マルチアスペクトソナー「VOXOMETER」
販売開始！
日本国内でも数多くの販売実績があるマルチビーム測深機「Sonic」シリーズの製造元、R2Sonic社が、新たに立ち上げたR3Vox社より、最新モデル「VOXOMETER」がリリースされました。従来のマルチビームソナーとは異なり、「VOXOMETER」はボクセルを計測することにより、海底構造物のより立体的な計測が可能となっています。また、最大10スワッスを同時取得できるため、大量データからの統計処理も容易となっています。さらに、独自のアプリケーションにより、リアルタイムにデータ処理を行い、測量終了時には成果レベルのグリッドデータを出力することができます。
特長
■ 特許取得済み技術
- NEQD ™（Near End Quality Data）：リアルタイムに高精度なデータを提供
- MA3®（Multi Aspect Observation of Voxels）：角度、位相・周波数、時間情報を3D空間内で実現
- BSI™（Bottom Softness Indicator）：底質の硬度を周波数応答の差等から算出
- UDSD®（User Defined Sampling Density）：必要な場所で必要な密度のデータを取得
- MEGARESS®（1MHz超高分解能）：周波数1MHzにてレーザーでは計測できない詳細情報を取得
- SMARTVOX®：直感的に操作可能、目的に合わせた最適なパラメータを自動設定
- TRUEVOX®：複数の周波数を使用した連続的な水中およびバックスキャタ観測
- UNS®（Uninterrupted Navigation Signal）：一時的にGNSS信号を見失っても正確な位置を自動計算
- PVL®（Precision Velocity Log）：ROV/AUV向けの高精度位置補正機能
MA3 ®(Multi Aspect observation of voxels)技術

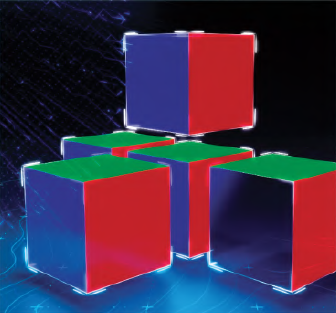

イメージ図
MA3 ®の構成要素
・複数の角
・複数の位相・周波数
・複数の時間
- 複数のプリンシパルを持ち、海底の同じ場所を違った角度、違った周波数、違った時間で計測します。
- データはボクセルにて計測され、正確で信頼のおける水深値を計算します。
- 従来よりも早く測量できます。
- データの欠損がなく、再計測の必要がありません。
仕様または構成

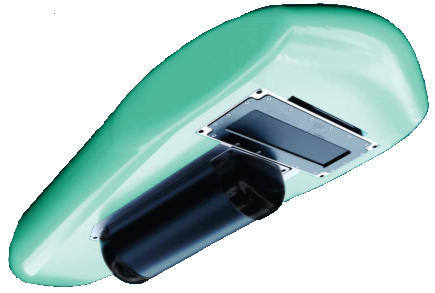

Voxometer モデル比較表
| モデル | M | L | XL |
|---|---|---|---|
| ラインアップ |  |
 |
 |
| ビーム幅 | 0.4° × 0.4°（1MHz） 0.9° × 0.9°（450kHz） 2° × 2°（200kHz） 4° × 4°（100kHz） |
0.2° × 0.4°（1MHz） 0.45° × 0.9°（450kHz） 1° × 2°（200kHz） 2° × 4°（100kHz） |
0.2° × 0.2°（1MHz） 0.45° × 0.45°（450kHz） 1° × 1°（200kHz） 2° × 2°（100kHz） |
| 最大測深範囲 | 500m | 700m | 1000m |
| ソナー耐圧 | 100m（オプションで6000m） | ||
| 周波数 | 100kHz～800kHz（オプションで1MHz） | ||
| スワス幅 | 10°～160°（リアルタイムに選択可能） | ||
| 入力電源 | 90～260VAC（45～65Hz）または10～55VDC | ||
| 消費電力 | 40W | 60W | 150W |
| 通信 | 10/100/1000Base-T イーサネット、TTL同期入出力 | ||
| デッキケーブル長 | 標準15m / オプション25m・50m | ||
| レシーバーサイズ・重量 | 264×110.1×63mm / 約4kg | 456×102.6×63mm / 約7kg | 456×102.6×63mm / 約7kg |
| プロジェクタサイズ・重量 | 288×126×164mm / 約12kg | 288×126×164mm / 約12kg | 480×126×164mm / 約17kg |
| VOX-IMインターフェースモジュール サイズ・重量 |
212×160×70.5mm / 約2.9kg | ||
アプリケーション
浚渫、 海洋エネルギー、調査、港湾、建設、測量調査
