A. インラインキャプチャ&プロトコルアナライザの概要

• トラブルシューティング、デバッグの可視化
  • ラインレートL2+パケットキャプチャ
  • ラインレートL1ビットキャプチャ(PCS レイヤ)
  • プリアンブルデータによるL2+パケットキャプチャ
• パフォーマンスのモニター
  • リアルタイムステータス、帯域幅、エラー統計
  • カスタムフィルター統計
  • アプリケーション・トラフィックレイテンシモニター
• パケットとイベントのタイミング解析
  • 1nsタイムスタンプ精度
• インバンド、アウトオブバンド

資料ダウンロードはこちら

B. トラフィックジェネレータとアナライザの概要

• ビットエラーレート試験(BERT)
• レイテンシ測定
  • 1ns precision
• スループットテスト
• 障害ジャミング(ネガティブテスト)
• PCAPファイル再生
• 機能テスト
  • 例えば、帯域幅統計、エラー統計、アラーム通知等
• 高度な機能
  • IEEE802.3az EEEサポート
  • IEEE802.3brサポート(フレームプリエンプション)

資料ダウンロードはこちら

C. ネットワーク遅延と障害エミュレータの概要

• 現実世界のネットワークをエミュレーション
  • レイテンシ、障害、帯域幅の制限
• 顧客の問題の再現
  • ラボ環境で実現
  • 再現、制御、自動化(一つのシナリオ設定で実際の複雑なネットワークを実現)
• 機能テストとネガティブテストの実行
  • 例えば、エラー統計カウンタとアラームの検証
• 現実世界のパフォーマンスの検証
  • 導入の前に
  • 信頼性向上

資料ダウンロードはこちら

D. 信号遅延エミュレータの概要

• 業界初の32Gファイバチャネルエミュレータ
  • 正確なレイテンシ、ビットエラー、リンクフラップでダイヤル
  • FC以上のプロトコルに対して透過的
  • 真のラインレートサポート
  • 25Gイーサネットのサポートも利用可能
• 主な使用例
  • 災害復旧&ビジネス継続性ソフトウェアの検証
  • 同期レプリケーションテスト
  • 実世界での相互運用性テストと顧客POCテスト
  • データセンターのマイグレーションリスク軽減
  • ファイバースプールやポッドとの置き換え

トラフィックジェネレータとアナライザ

資料ダウンロードはこちら

トラフィック設定

• ラインレート対応のL2-L3トラフィックの生成と解析
• 未加工のL2フレーム、L2MACヘッダ、L3IPv4/IPv6ヘッダ、TCP/UDPヘッダ、VLAN、MPLS、カスタマヘッダなどを設定します。
• 可変ヘッダ制御(INC、DEC、Randomなど)
• 帯域制御:IPG、フレームレート、データレート、データ使用率、 回線使用率制御(>105%)、バースト制御
• 8バイト(ラント)～16Kバイト(ジャンボ)のフレームサイズ
• IPG8バイト(ショートIPG)まで制御
• ペイロードパターン:PRBS、インクリメント、デクリメント、固定、 カスタムなど

ビットエラーレート試験

• リアルタイムBER測定
• レイヤ1、レイヤ2、レイヤ3のビットエラーレートのテスト

レイテンシ測定/モニタリング

• レイテンシをリアルタイムに1nsの精度で測定
• 片方向およびラウンドトリップ測定
• バイアス設定コントロール

PCAPプレーヤー

• ユーザーがアップロードしたpcap/pcapngファイルの再生
• 時間ベースまたは帯域幅の再生制御
• トリガ開始制御
• 最大10GBのファイルをサポート

障害ジャミング

• +/200ppm送信クロック制御
• リンク障害/フラッピング
• パケットロス
• イーサネットFCSエラー
• データ破損
• ラントまたはショートIPGの生成
• その他

テストインターフェース

• 4つのSFP28ポート:1G、2.5G、5G、10G、25G(25GBASE-SR/LR/CR)
  (1000/2500/5000BASE-X, 2500/5000/10GBASE-R)
  (オプションのSFP+ トランシーバでサポートされるBASE-T レート)
• 車載イーサネット:100BASE-T1、1000BASE-T1

その他の機能

• リアルタイム統計とグラフ(帯域幅、アラーム、エラーなど)
• トラブルシューティング用のトラフィックキャプチャ機能
• オートネゴシエーションステータスのロギング/可視性
• 統計ロギング
• Energy Efficient Ethernet(EEE)のサポート
• Fast Retrainのサポート
• 強力なインラインアナライザとネットワーク障害エミュレータモードの オプションライセンスが利用可能

ネットワーク障害エミュレータ

資料ダウンロードはこちら

一般的な機能

• ラインレート(ワイヤスピード)性能
• レイヤ1の透過性またはパススルー動作
• 強力な分類子は、トラフィックの方向ごとに最大16のネットワークパスとバイパスパスをサポートします
  各ネットワークパスには、固有の遅延と障害があります
• L2-L7プロトコル非依存
• 障害ライブラリを使用すると、1回のクリックで一般的なネットワークシナリオを簡単に構築して呼び出すことができます

障害ジャミング

• リンクの切断/フラップ
• +/200ppm送信クロック制御
• フレームロス(パケットドロップ)
• イーサネットFCSエラー
• ビット破損:L1、L2+(反転、ゼロ、1、PRBS)(1E-2～1E-14)
• 累積とバースト
• パケットの順序変更
• パケットの重複
• パケット変更(最大32バイト)

障害ジャミング制御

• レート:
  - パーセント:0%から100%(0.00001% 単位)
  - 'X in Y'フレーム比(バーストサイズ/周期)
• シングルまたはバースト制御
• ディストリビューション:Periodic、Uniform、Poisson、Gaussian、Internet

遅延

• 固定遅延(フレーム間ギャップは変更なし)
• 可変遅延-パケット遅延変動(PDV)
• 遅延分解能:1GbE/10GbE/25GbEで12.7ns/3.2ns/2.6ns
• 最小遅延:<8us
• 最大遅延:10秒(ラインレート10Gbps で850ms)

テストインターフェース

• 25GBASE-R、10GBASE-R、5000BASE-R、2500BASE-R
• 5000BASE-X,2500BASE-X,1000BASE-X
• 10GBASE-T、5GBASE-T、2.5GBASE-T、1000BASE-T

その他の機能

• リアルタイムの統計情報とグラフ
  (帯域幅、アラーム、エラー、ジャミング、遅延など)
• 統計ロギング
• オプションのCPRIおよびファイバーチャネル遅延エミュレータを使用可能
• 強力なトラフィック生成モードのオプションライセンスが利用可能
• 柔軟なインラインアナライザと強力なトラフィックジェネレータモードのオプションライセンスが利用可能

ファイバチャネルおよびイーサネットSAN遅延エミュレータ

資料ダウンロードはこちら

テストインターフェース

• 2つのSFP28ポート:32G、16Gファイバチャネル、 25Gイーサネット850nm、1310nm光または直接接続ケーブル(DAC)

遅延生成

• 最小遅延:10us@FC32および25GbE(遅延有効)
• 最大遅延:FC32および25GbEで400km以上
• 遅延分解能制御:FC32および25GbEで4.7ns

障害構成

• ビットエラー挿入
  エラー率:1e-12～1e-2
  タイプ:Invert、All Ones、All Zeros、PRBS Burst Size:ビット数
  バーストカウント:生成するバーストイベントの数
• リンクブレーク制御
  タイプ:Manual、Duration
  (1ms、10ms、50ms、100ms など)

その他の機能

• 物理層タイミングの透過性(パススルー)
• L2+プロトコル非依存操作
• 強力なイーサネットインラインキャプチャアナライザ、イーサネットネットワーク障害エミュレータ、 イーサネットトラフィックジェネレータ/アナライザモードの オプションライセンスが利用可能

その他仕様

ユーザーコントロール

• HTMLブラウザベースのGUI(インストール不要)
• 自動化:Tcl、Java、Perl、Python、C/C++など、さまざまなプログラミング言語をサポートするRESTful Web Services API
• 1GbE RJ45管理ポート
• USB3.0ポート

リファレンスクロック入力

• 周波数:10MHz SMA
• フェーズ:1PPS SMA
• 時刻(ToD):NTP

環境

• 動作温度:0℃～40℃(32℉ ～ 104℉)
• 動作湿度:10%-90%(結露なし)
• 入力電源:100～240VAC、50～60Hz;最大2.6A

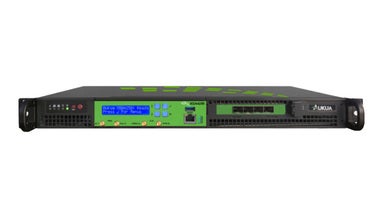

システム

• エンクロージャ:1RU、19インチラックシステムに適合
• 寸法:1.7"H(43mm)x17.2"W(437mm)x9.8"D(249mm)
• システムの重量:11.3lbs/5.12kg
• 規制準拠:CE、FCC、VCCI、RoHS

インラインキャプチャ&プロトコルアナライザ

プリアンブル付きL2パケットキャプチャ

• 機能概要
  • プリアンブルデータを含むL2イーサネットフレームのキャプチャが可能です
    • 結果のキャプチャファイルは .pcapngファイルです
• 用途
  • 設計検証・評価時に使用
  • IEEE802.3brプリエンプションによるTSNアプリケーションの確認
  • プリアンブルデータの可視化が必要とされる低レベルの相互運用性の問題またはエラー条件の一般的なトラブルシューティング

L1ビットキャプチャ:概要

• キャプチャレイヤ1ビットストリーム(PCS)
  • 66Bitコードワード、10Bit K/Dシンボル
  • すべてのインターフェースポートスピード(SFP+およびRJ45ポートの両方)でサポート
• 用途
  • 設計・検証・評価時に使用
    • 例えば、MACとPHYの間のPCSトラフィックをキャプチャします
  • 規格への準拠を検証する手段を提供します(例:IEEE 802.3ae-2002 PCS for 10GbE)
  • シンボルエラー、同期エラー、無効なコードワード、ランニングディスパリティ問題などの低レベルエラー状態のキャプチャとトラブルシューティング。

L1ビットキャプチャ:「L1PCS」と「L2MAC」キャプチャ

• L2+“パケットキャプチャ”

• L1"ビットキャプチャ"

L1ビットキャプチャ-64B/66Bブロック

• タイムスタンプ
• 同期ビット
• ブロックタイプフィールド
• データ
• 制御ブロックフォーマット

L1ビットキャプチャ-8B/10Bブロック

• タイムスタンプ
• 10BCode Words
• K/Dシンボル名(パリティ付き)

オートネゴシエーションロギング

• キャプチャされるANイベント
• イベントにタイムスタンプが付与される
• Advertisedページのビュー
• リンクアップ時間を決定
• ANの問題のトラブルシューティング

トラフィックジェネレータとアナライザ

トラフィックジェネレータの機能概要

• 包括的なL2-L3トラフィック生成
  • BERテスト
  • レイテンシ測定(1.0ns 精度; すべてのパケット)
  • ネガティブテストとスループットパフォーマンステスト
• 合成トラフィックと「PCAPプレーヤー」
• その他の機能:
  • L2-L4プロトコルとカスタムヘッダーのサポート
  • ショートIPG(8 バイトIPG)
  • パケット長:16Bytes to32KB(スーパージャンボに実行)
  • ヘッダ修飾子(INC、DEC、Random)
  • 送信クロックオフセット制御:+/-200ppm
  • EEEサポート(IEEE 802.3az Energy Efficient Ethernet)
  • 10MHz+1PPS Refクロック入力

PCAPプレーヤー

• XGA4250のすべてのイーサネットポート速度でサポート
• ポート1とポート2は同じまたは異なるトレースファイルを使用できます
• サポートされるトレースファイルの最大サイズ=～10GB
• 再生コントロール:入力トリガまたはユーザー指定時間に再生を開始
• 帯域制御:
  • pcapファイルのタイミング情報を使用した再生(オプションで再生のスピードアップまたはスローダウン)
  • 1kbpsから真のラインレートまでの固定レート
• 対応トレースファイル形式:
  • .pcap、,pcapng、およびXGA4250インラインアナライザキャプチャアーカイブ(.zip、.tar.gz)
• 実際のシナリオでは、エラーフレーム(不良FCS値など)の再生がサポートされています。
• トレース・ファイルに欠落している場合はFCS値が自動計算されます
• XGA4250Jamming機能はPCAPプレーヤーと連携
  • 再生時に障害を再現します

ネットワーク遅延と障害エミュレータ

ネットワーク障害エミュレータ:機能

• ポートあたり最大16の「ネットワークパス」
  • 提供:
    • 選択的障害:どのパケットが障害または遅延しているかを定義します
    • ネットワークを介した複数のパスのエミュレート(固有の遅延、帯域幅、輻輳を使用)
    • 対称的または非対称的な障害シナリオ
  • 特定のネットワークパスへの着信パケットを次の基準に分類します:
    • パケットの内容(MACアドレス、VLAN ID、EthType、IPアドレス、CoS、UDP/TCPポートなど)
    • パケットサイズ(ジャンボ、== 64 バイト、>800 バイトなど)
    • 受信FCSエラー状態(良または不良など)
  • ポート毎に一つのバイパス経路を追加
    • すべての遅延、障害、帯域制限機能をバイパスし、「未処理」のまま遅延させないパケットを定義できます
• ポート障害
  • リンクブレーク、ppmオフセット制御、ラインビットエラー
