LTE/5Gモバイルコアネットワークテスタ「Spirent Landslide」

Spirent Communications Inc(スパイレント コミュニケーションズ社)
LTE/5Gモバイルコアネットワークテスタ「Spirent Landslide」
0

2016年7月13日
導入事例をアップ
UQコミュニケーションズ株式会社様

Spirent Landslideは、モバイルコアノード・モバイルネットワークの性能測定、品質可視化を行なうパフォーマンステスト・アクティブモニタリングソリューションです。
大量の携帯電話、基地局、各種モバイルコアノードを擬似し、試験対象にシグナリング負荷とデータトラフィック負荷を印加します。試験対象の性能評価、過負荷・輻輳状態の動作確認、商用環境の再現試験が可能です。
また、商用ネットワークのモバイルコアノードに発呼することで、接続性確認、通信品質の確認が可能です。商用ネットワークの問題点の迅速な検知と特定を実現し、障害からの迅速な復旧、ネットワーク品質の向上、オペレーション業務の効率化に貢献します。

特長

パフォーマンステスト


本製品で大量の携帯電話、基地局、各種モバイルコアノードを擬似し、試験対象にシグナリング負荷とデータトラフィック負荷を印加します。試験対象の性能評価、過負荷・輻輳状態の動作確認が可能です。
シグナリング負荷とデータトラフィック負荷を連携させて印加することが可能なため、VoLTEやSRVCCなど複雑なメッセージシーケンスが必要とされるシナリオも正確に実行し、商用ネットワークで発生しているトラフィック状況を忠実に再現します。

様々なプロトコル、インターフェース、ノードの擬似をサポートし、単体試験からエンド・ツー・エンド試験まで幅広い試験シナリオを実行可能です。
モバイルキャリア、ネットワーク機器ベンダ、システムインテグレータなど世界中のお客様に採用されております。

アクティブモニタリング


本製品から商用ネットワークで稼働中のノードに対して擬似呼を送信し、接続の成否、接続遅延、パケットロス、音声品質などを測定し、ネットワーク品質を可視化します。
商用ネットワークの問題点の迅速な検知と特定を実現し、障害からの迅速な復旧、ネットワーク品質の向上、オペレーション業務の効率化に貢献します。

従来の監視ツールで行なわれてきたIPレイヤでの死活監視とは異なり、本製品は擬似モバイル端末によるシグナリングとそれにより確立されたモバイルセッション上でデータ通信を実施するため、サービスレイヤでのネットワーク可視化 が可能です。従来ツールでは困難であったサイレント故障時のサービス品質劣化も迅速に検知することが可能です。

システム構成

試験システム構成(LTEシステム検証)

Spirent Landslide 試験システム構成(LTEシステム検証)

主な試験対象

  • LTE EPCノード(MME/SGW/PGW/PCRF)
  • WiMAX(ASN-GW, CSN)
  • 3Gモバイルノード(UMTS/CDMA2000)
  • Wi-Fiオフロードゲートウェイ(EoGRE, CAPWAP/DTLS, IPsec)
  • Wi-Fi AP New!!
  • AAAサーバ(Radius, Diameter)
  • セキュリティゲートウェイ(IKEv1/IKEv2)
  • DPI装置
  • IMS (VoLTE)
  • DRA/DEA (Diameter Routing/Edge Agent)
  • eMBMS-GW, BM-SC (Broadcast Multicast Service Center)

主な試験内容

  • セッションキャパシティ測定
  • セッションレート測定
  • ハンドオーバー試験
  • セッションローディング試験
  • トラフィックパフォーマンス試験
  • 課金精度試験
  • 音声品質評価 New!!

機能

Landslide機能

  • LTEコアノード(MME/SGW/PGW)疑似
  • LTEゲートウェイ(GGW/PGW)擬似
  • SGSNノード擬似
  • GGSNノード擬似
  • HSSノード擬似
  • PCRFノード擬似
  • MSCノード擬似
  • SMSクライアント擬似
  • 3GPP OFCSノード擬似
  • 3GPP OCSノード擬似
  • GGSN G-CDR VALIDATION
  • SGSN S-CDR VALIDATION
  • LTE SGW-CDR VALIDATION
  • LTE PGW-CDR VALIDATION
  • LTEゲートウェイ(SGW/PGW)機能試験
  • LTE MMEコマンドモード
  • LTE SGWコマンドモード
  • LTE PGWコマンドモード
  • GGSNコマンドモード
  • UMTSコマンドモード
  • PCRFコマンドモード
  • Layer4-7プロトコル拡張
  • プロトコルキャプチャ&リプレイ
  • DYNAMIC IPsec(IKEv1/IKEv2)エミュレーション
  • IPsecサイト間VPNエミュレーション
  • AAA RDIUSサーバ擬似
  • AAA Diameterサーバ擬似
  • DCCA(Diameter Credit-Control Application)サーバ擬似
  • CGFサーバ擬似
  • DHCP(IPv4/IPv6)サーバ擬似
  • L2TPサーバ擬似
  • UMTSアプリケーション用Gb over IPサポート
  • GPRSアプリケーション用Gb over IPサポート
  • WiFiコンバージェンスオプション
  • HOME AGENT擬似

ラインナップ

Landslide構成

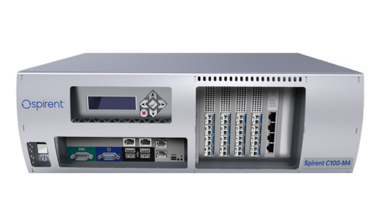

  • Landslide C100アプライアンス
    • 最小構成: C100テスト管理サーバ1台 + C100-S2テストサーバ1台
    • 下記NICから計最大4枚選択可能
      ・10/100/1000Base-T 4ポート NIC
      ・1000Base-SFP 4ポート NIC
      ・10G SFP+ 2ポート NIC
      ・IEEE 802.11ac 3ポートNIC
      ・IEEE 802.11a/b/g/n 3ポートNIC
  • Landslide C50アプライアンス
    • 最小構成: C50統合テストサーバ1台
    • 下記NICから計最大4枚選択可能
      ・10/100/1000Base-T 4ポート NIC
      ・1000Base-SFP 4ポート NIC
      ・10G SFP+ 2ポート NIC
      ・IEEE 802.11ac 3ポートNIC
      ・IEEE 802.11a/b/g/n 3ポートNIC

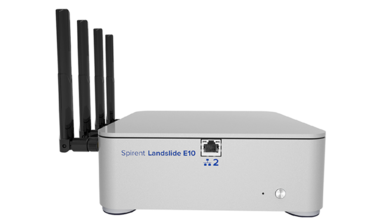

Landslide無線LANアクセスポイント・ネットワーク測定ソリューション

Landslide無線LANアクセスポイント・ネットワーク測定ソリューション New!!

(2015年6月新発売)



Landslide C50アプライアンス

Landslide C50アプライアンス



アプリケーション

主要テストソリューション

  • LTE試験
    • EPCシステム試験
    • VoLTE/SRVCC試験
    • 動画マルチキャスト(eMBMS)試験
  • 3G (UMTS, cdma2000)試験
    • UMTSコアネットワーク試験
    • cdma2000コアネットワーク試験
  • WiMAX試験
    • WiMAXコアネットワーク試験
  • Wi-Fiオフロード試験
    • Ethernet over GRE試験
    • CAPWAP試験
    • ePDG試験
  • WI-Fi RF試験
    • Wi-Fi AP単体試験 New!!
    • Wi-FI AP & ネットワーク エンド・ツー・エンド試験 New!!
  • MVNO試験
    • Layer2接続試験 (LTE/3G/WiMAX)
    • Layer3接続試験 (RADIUS)
  • RADIUS試験
    • SIMベース認証試験 (EAP-SIM/EAP-AKA/EAP-AKA’)
    • 証明書ベース認証試験 (EAP-TLS/EAP-TTLS/PEAP)
  • Diameter試験
    • DRA/DEA (Diameter Routing Agent/Diameter Edge Agent)試験
    • HSS/EIR試験
    • PCRF試験
  • セキュリティゲートウェイ試験
    • IPsecゲートウェイ試験 (IKEv1/IKEv2)
    • フェムトセル(Home NodeB)/LTEフェムトセル(Home eNodeB)ゲートウェイ試験
  • Landslideテストアプリケーション
    • LTE MMEテストアプリケーション
    • LTE GATEWAY(SGW/PGW)テストアプリケーション
    • LTE Home eNB-GWテストアプリケーション
    • WiMAX CSNテストアプリケーション
    • WiMAX ASN-GWテストアプリケーション
    • GPRSテストアプリケーション
    • UMTSテストアプリケーション
    • CDMA 2000テストアプリケーション
    • eHRPDテストアプリケーション
    • MIPテストアプリケーション
    • CDMA-PCFテストアプリケーション
    • CDMAフェムトセルテストアプリケーション
    • WiFi Offload GWテストアプリケーション
    • PCRFテストアプリケーション
    • AAA RADIUSテストアプリケーション
    • AAA DIMETERテストアプリケーション
    • AAA DCCAテストアプリケーション
    • IP DATAテストアプリケーション
    • L2TP VPNゲートウェイ テストアプリケーション



LTE

  • LTEテストアプリケーションはMME(Mobility Management Entity)やSGW(Serving Gateway)、PGW(PDN Gateway)などLTE(Long Term Evolution)の主要なデバイスの統括的なパフォーマンステストソリューションです。




WiMAX

  • WiMAXテストアプリケーションはASN-GWおよびCSN(HA/AAA)のパフォーマンス試験ソリューションです。ASN-GW、CSNをそれぞれアイソレートした単体評価やASN-GW+CSNをアイソレートしEnd to Endでの試験ソリューションです。




AAA(Radius/Diameter)

  • AAAテストアプリケーションは現実的なコンディション下においてAAAサーバのパフォーマンスを正確に試験することが可能です。大規模な数のAAAクライアント(Radius/Diameter)を擬似し、AAAサーバに対し大量な認証要求を行うことでAAAサーバのパフォーマンス試験ソリューションです。




テスト結果サンプル

テスト結果サンプル
