ポータブルブレークアウトTAP「P1GCCB」

Garland Technology社
ポータブルブレークアウトTAP「P1GCCB」 P1GCCB
0

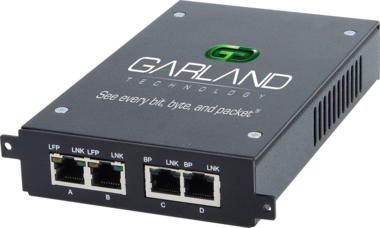

  • P1GCCB

    1
  • TAP概念図

    2

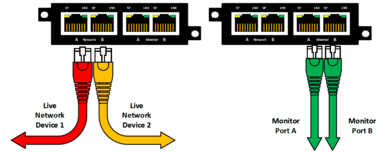

  • 接続方法

    3
  • 1Uに4式搭載

    4

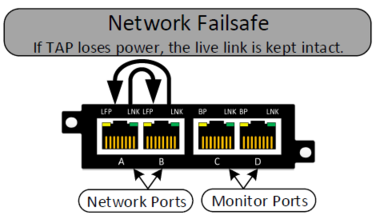

  • Failsafe仕

    5
  • 背面図

    6

10/100/1000Base-Tに対応する全二重ネットワークTAPです。全二重回線に挿入し接続して使用します。双方向のトラフィックを2つのアナライザポートへ個別に出力します。また、スイッチのスパンポートでは破棄されるエラーパケットもそれぞれのアナライザポートへ出力するため、全二重対応アナライザに最適なタップです。パッシブな機能のためネットワークに負荷をかけず停電時もネットワークに影響を与えない設計になっています。

特長

  • 10/100/1000Base-T対応
  • ポータブルタイプで単体で動作可能
  • 別売りラックマウントパネル(RMP-1U)で1Uに4つまで設置可能

テクノロジー


インラインの上りと下りのトラフィックをコピーし、モニターポートに別々に出力します

仕様

製品名 10/100/1000M Copper Network TAP
対応ネットワーク 10/100/1000M BASE-T
外観 GAT_BreakOutTAP_SPC1.png
ネットワークポート(入力) 2ポート (RJ-45)
モニタポート(出力) 2ポート (RJ-45)
電源 100-240VAC
寸法 (W) x (D) x (H) 99.06 x 172.72 x 29.21 mm
重量 0.31kg
概要 10/100/1000Mに対応したCopper TAPです。インラインの上りと下りの回線のトラフィックを、分岐して既存のトラフィックに影響を与えず、モニタ機器にトラフィックを出力できます。電源の供給がなくなった際は、自動的にインライン回線となるフェイルセーフ仕様となっています。
型番 P1GCCB
*RMP-1Uに搭載可

システム構成


ケーブリング方法としては図の通りです。

オプション

製品名 1U Rack Mount Plate - 4 TAPs
外観 GAT_TAP_OP.png
寸法 (W) x (D) x (H) 482.6 x 14.2 x 43.18 mm (1U)
重量 0.08kg
概要 19インチラックに搭載する1Uラックマウントパネルです。1つの1UパネルにモジュールTAPを4つまで搭載可能です。
型番 RMP-1U

RMP-1U利用例

その他の情報

電源の供給が無くなると、自動的にインライン回線となる、フェールセーフ仕様になってます。
