スマートアクティブ水素メーザ「iMaser3000」

スマートアクティブ水素メーザ「iMaser3000」

特長 仕様 アプリケーション 資料ダウンロード ギャラリー
  • スマートアクティブ水素メーザ「iMaser3000」 水素メーザ本体 水素メーザ本体

短期安定度に優れた、最新アクティブ水素メーザ

iMaser 3000は、コンパクトなサイズで、コスト効率のよいメンテナンスフリーのパッケージにインテリジェントな機能を組み込んだ、最新高性能スマートメーザです。オートキャビティSmarTuning、スマートなiControlイーサネットリモートコントロールおよび自己診断モニタリング、iDurableテフロンとバルブコーティング、高ゲインと非常に低い水素圧力と消費量のiCeramic™銀メッキキャビティ、温度変化に対するLoSensitivity™ 、とiShield™ パッケージングを使用しており、同時に、CEマークやEMC障害に対する厳しい要求に適合し、寿命伸張のためのアクティブ・スリープ運用モードにも対応しています。

特長

  • 高度な位相雑音仕様：-132 dBC/Hz @ 1 Hz
  • iCeramic™ キャビティ技術による高ゲイン性能
  • iDurable™ テフロン&バルブコーティング技術
  • LoSensitivity™ 技術による高安定度性能
  • Auto Cavity SmarTuning™ 技術
  • Smart iControlTM イーサネットリモートコントローおよび監視技術
  • iShield™ パッケージング技術による厳しいCEやEMC規格への適合
  • 自己診断とメンテナンスフリー運用
  • 安定度：1秒　6.0・10-14
    　　　　1日 2.0・10-16 (typical)
  • サイズ：60 x 80 x 91 cm (L x D x H)
  • 重量：100 kg


カタログはこちらから

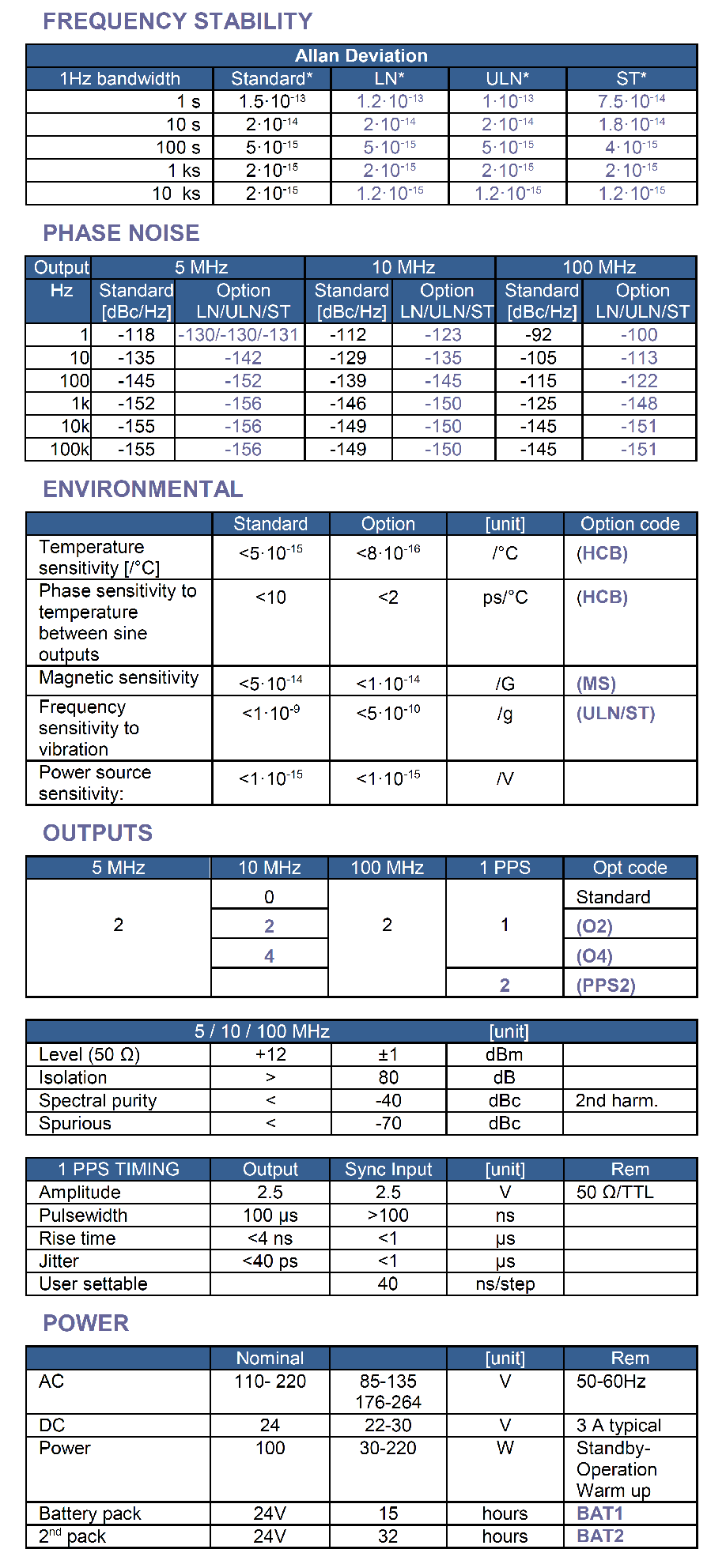

仕様

FREQUENCY STABILITY

Allan Deviation
1Hz bandwidth Standard* LN* ST* UST*
1s 1.5・10-13 1.2・10-13 8・10-14 6・10-14
10s 2・10-14 2・10-14 1.8・10-14 1.5・10-14
100s 5・10-15 5・10-15 4・10-15 4・10-15
1ks 2・10-15 2・10-15 2・10-15 1.5・10-15
10ks 2・10-15 1.5・10-15 1.2・10-15 1・10-15

PHASE NOISE

Output 5MHz 10MHz 100MHz
Hz Standard
[dBc/Hz]		 Option
LN/ULN/ST		 Standard
[dBc/Hz]		 Option
LN/ULN/ST		 Standard
[dBc/Hz]		 Option
LN/ULN/ST
1 -118 -130/-131/-132 -112 -124 -92 -102
10 -135 -142/-142/-144 -129 -136 -105 -113
100 -145 -152/-152/-153 -139 -147 -115 -125
1k -152 -156/-156/-157 -146 -151 -125 -148
10k -155 -156/-158/-159 -149 -153 -145 -154
100k -155 -156/-158/-160 -149 -153 -145 -155

ENVIRONMENTAL

  Standard Option [unit] Option code
Temperature sensitivity[/℃] <5・10-15 <8・10-16 /℃ (HCB)
Phase sensitivity to temperature between sine outputs <10 <2 ps/℃ (HCB)
Magnetic sensitivity <5・10-14 <1・10-14 /G (MS)
Frequency sensitivity to vibration <1・10-9 <5・10-10 /g (LN/ST/UST)
Power source sensitivity: <1・10-15 <1・10-15 /V

OUTPUTS

  Standard Option Option Option code
5MHz 2
10MHz 0 2 4 O2/O4
100MHz 2
1PPS 1 2 4 PPS2/PPS4
5/10/100MHz [unit]
Level(50Ω) +13 ±1 dBm
Isolation > 85 dB
Spectral purity < -45 dBc 2nd harm.
Spurious < -70 dBc
1PPS TIMING Output Sync Input [unit] Rem
Amplitude 2.3 2.3 V 50Ω/TTL
Pulsewidth 100μs >100 ns
Rise time <3ns <1 μs
Jitter <40ps <1 μs Between 2nd output
User settable   40 ns/step

POWER

  Nominal   [unit] Rem
AC 110-220 85-135
176-264		 V 50-60Hz
DC 24 22-30 V 3A typical
Power 100 30-220 W Standby-Operation Warm up
Battery 24V 0.25 hours BATi
Battery pack 24V 15 hours BAT1
2nd pack 24V 32 hours BAT2

データは事前の通知なしに、変更される場合があります。

アプリケーション

主なアプリケーション

  • VLBI
  • SLR
  • 深宇宙追跡
  • ナビゲーション
  • 周波数基準源
  • タイムキーピングと正確なタイムスケール
  • GNSS衛星監視と測地

資料ダウンロード

データシートのダウンロードはこちらから

ダウンロード

ギャラリー

図：　周波数安定度　グラフ
