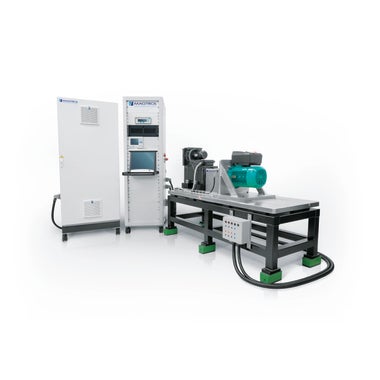

カスタマイズ負荷モータベンチ
東陽テクニカは、多様なモータ試験装置を手がけてきた豊富な実績を有しており、蓄積したノウハウを生かして、お客様の要求仕様に最適な試験装置をご提案します。
お客様のニーズに合わせ、幅広い容量・回転数に対応したモータ負荷試験装置の設計・製作が可能です。負荷方式についても、負荷モータをはじめ、ヒステリシスブレーキ、エディカレントブレーキ、パウダーブレーキなど多様なタイプを取り扱っており、供試モータの仕様・試験条件・設置環境に応じて適切な装置をご提案します。温度・湿度を変化させた環境下で運転可能なモータ負荷試験装置の製作も対応しており、環境試験や耐久試験など、より実運用に近い条件での総合評価が可能です。
特長
負荷モータ・トルク計・コントローラ・ソフトウェア・直流電源･ベンチ治具・安全装置を含めたシステム一式のご提案
負荷モータ制御および計測を1つのソフトウェアで実施
力行・回生の4象限の試験が可能
恒温槽付負荷モータベンチの製作も可能
負荷モータ緒言例
- ① ベンチ動力：75kW / 409Nm
- 回転数 ：2,625rpm / 1,750rpm
- ② ベンチ動力：45kW / 215Nm
- 回転数 ：6,000rpm / 2,000rpm
- ③ ベンチ動力：40kW / 63.8Nm
- 回転数 ：10,000rpm / 6,000rpm
- ④ ベンチ動力：22kW / 52N･m
- 回転数 ：9,000rpm / 4,000rpm
- ⑤ ベンチ動力：18.5kW / 100N･m
- 回転数 ：6,000rpm / 1,500rpm
- ⑥ ベンチ動力：11kW / 26.2N･m
- 回転数 ：10,000rpm /4,000rpm
- ⑦ ベンチ動力：5.5kW / 13.1N･m
- 回転数 ：10,000rpm / 4,000rpm
- ⑧ ベンチ動力：0.75kW / 3N･m
- 回転数 ：6,000rpm
計測項目
- T-N特性、T-I特性
- モータ効率・損失
- インバータ効率・損失
- 温度特性
- 誘起電圧
- ロストルク測定
- PMSMのベクトル制御パラメータ
負荷制御モード
- トルク制御
- 回転数制御
- 位置制御
- 電流制御
用途
- モビリティ用モータの評価
- 空調・ファンモータの評価
- EPS(電動パワーステアリング)用モータの評価
