Lake Shore Cryotronics Inc.(レイクショア / USA)
標準磁石/ヘルムホルツコイル
Lake Shore社では、磁場の大きさを規定した標準磁石やヘルムホルツコイルを提供しています。
標準磁石はアキシャルタイプ、トランスバースタイプがあり、テスラメータのプローブの性能確認などに利用できます。
ヘルムホルツコイルは一様な磁場を作り出せることから、地磁気などの磁場の影響を打ち消すためなどに用いられます。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Mail:keisoku[at]toyo.co.jp
特長
標準磁石 MRシリーズ
型名 | 磁場の大きさ | 直径(mm) | 精度 | 外形図番号 |
---|---|---|---|---|
MRA-312-100 | 10mT | 7.92 | 1% | 図1 |
MRA-312-200 | 20mT | 7.92 | 1% | 図1 |
MRA-312-300 | 30mT | 7.92 | 1% | 図1 |
MRA-312-500 | 50mT | 7.92 | 1% | 図1 |
MRA-312-1K | 100mT | 8.13 | 1% | 図2 |
MRA-312-2K | 200mT | 8.13 | 1% | 図2 |
型名 | 磁場の大きさ | ギャップ(mm) | 精度 | 外形図番号 |
---|---|---|---|---|
MRT-062-200 | 20mT | 1.57 | 1% | 図3 |
MRT-062-500 | 50mT | 1.57 | 1% | 図3 |
MRT-062-1k | 100mT | 1.57 | 0.5% | 図3 |
MRT-062-2k | 200mT | 1.57 | 0.5% | 図3 |
MRT-062-5k | 500mT | 1.57 | 0.5% | 図3 |
MRT-062-10k | 1T | 1.57 | 0.5% | 図4 |
MRT-343-50 | 5mT | 8.71(直径) | 1% | 図5 |
MRT-343-100 | 10mT | 8.71(直径) | 1% | 図5 |

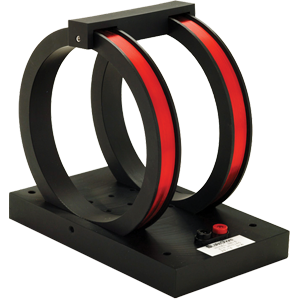

ヘルムホルツコイル MHシリーズ

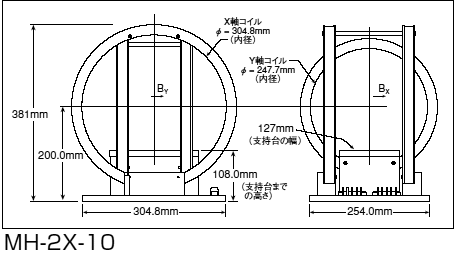

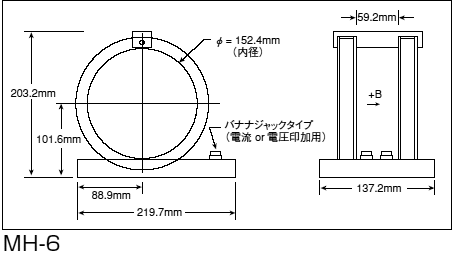

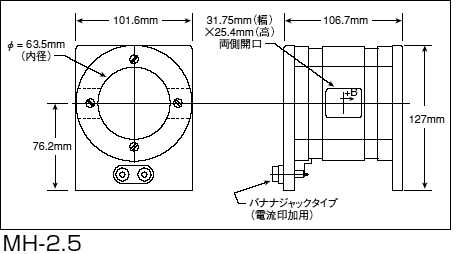

型名 | MH-2.5 | MH-6 | MH-12 | MH-2X-10 |
---|---|---|---|---|
内径 | 63.5mm (2.5in) |
152.4mm (6in) |
304.8mm (12in) |
304.8mm (X軸) 247.6mm (Y軸) |
磁場強度 | 3mT@1A | 2.5mT@1A | 1.2mT@1A | 1.5mT@1A |
磁場均一性 | 0.5%* | 0.5%** | 0.5%*** | 0.5%**** |
コイル抵抗 | 約3Ω | 約10Ω | 約20Ω | 約20Ω(X軸) 約15Ω(Y軸) |
最大電流 | 2A | |||
使用温度 | 10~40℃ |
*コイルの中で、19.05mm直径、19.05mmの長さ内において
**コイルの中で、40.64mm直径、40.64mmの長さ内において
***コイルの中で、76.2mm直径、76.2mmの長さ内において
****コイルの中で、63.5mm角のcube内において
