小型プログラマブル直流電源DLM600/XG850シリーズ

オンラインストア掲載製品

CVCC動作可能な1Uハーフラックサイズのプログラマブル直流電源

DLM600、XG850シリーズは1Uハーフラックサイズの超小型プログラマブル直流電源です。筐体の上下に熱を排出しないため、ラックに組み込む際に、上下に隙間を空ける必要が無く、システムの省スペース化に貢献します。いずれもCVCC(クロスオーバー機能)で動作し、リレーやブレーカーなどの開放/短絡が遷移するコンポーネントの試験用途でも使用できます。XG850は高力率で省エネにも貢献します。

株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Email:keisoku[at]toyo.co.jp

特長

  • 1Uハーフサイズで600W/850W出力可能な高密度電源
  • 電圧5-600V、電流1.4-110Aまでの幅広い出力範囲
  • 並列接続、直列接続により電流、電圧の拡張が可能
  • 電圧出力、電流出力の自動切り替わり機能(クロスオーバー機能)搭載
  • 極性反転リレーオプションを追加すると電磁石や光スイッチ駆動電源として最適
  • アナログ制御機能を搭載し、モータや電磁石、ヒータの駆動用電源として最適(XGはオプション)
  • RS232C、GPIB(IEEE488.2)、Ethernet(LXI)オプションにより自動制御可能
  • XG850シリーズ:入力力率0.9を超える高効率な直流電源

CVCC電源(クロスオーバー機能)の動作について

リレーやブレーカは開放状態と短絡状態が遷移するコンポーネントです。その試験回路も解放状態と短絡状態が遷移します。CVCC電源であれば解放状態はCV制御、短絡状態はCC制御にシームレスに切り替わるため、簡単に試験回路を組むことができます。

高力率、高効率がエコな理由について

同じ850W出力の直流電源でも、入力力率が0.99、変換効率が83%のものと、入力力率0.70、変換効率が87%のものを比較すると、力率が0.99の電源が必要な電流は10.3Aなのに対し、力率が0.70の電源は13.9Aの電流が必要です。

力率が良いと入力の設備容量が減るだけでなく、電気料金の基本料も安くなります。

仕様

DLM600シリーズ 共通仕様

制御モード CV、CC
電圧/電流表示 3-1/2桁LED
外部制御IF(標準搭載) アナログ
外部制御IF(オプション) 絶縁アナログ、RS-232C、GPIB(IEEE488.2)、Ethernet(LXI)
外部アナログ制御信号 過電圧設定入力、電流・電圧設定入力(0-5V、0-10V、0-5kΩから選択)
入力電圧範囲 90-132V / 180-264V
入力相数 単相
入力電流 100V動作時に11A、200V動作時に6A
入力周波数 47-63Hz

DLM600シリーズ 一般仕様

寸法 W:216 x D:432 x H:44(1Uハーフ)
重量 4.4kg
動作温度範囲 0~50°
設置温度範囲 -40~65℃

XG850シリーズ 共通仕様

制御モード CV、CC
電圧/電流表示 3-1/2桁LED
外部制御IF(標準搭載) アナログ、絶縁アナログ、USB
外部制御IF(オプション) RS-232C、GPIB(IEEE488.2)、Ethernet(LXI)
外部アナログ制御信号 電流・電圧設定入力
入力電圧範囲 100-240V
入力相数 単相
入力電流 100V動作時に11.5A、200V動作時に6A
入力周波数 47-63Hz

XG850シリーズ 一般仕様

寸法 W:214 x D:483 x H:44(1Uハーフ)
重量 5kg
動作温度範囲 0~50°
設置温度範囲 -20~70℃

ハードウェア構成

寸法、重量、図面など

DLM600シリーズ 一般仕様

寸法 W:216 x D:432 x H:44(1Uハーフ)
重量 4.4kg
動作温度範囲 0~50°
設置温度範囲 -40~65℃

XG850シリーズ 一般仕様

寸法 W:214 x D:483 x H:44(1Uハーフ)
重量 5kg
動作温度範囲 0~50°
設置温度範囲 -20~70℃

オプション

シリーズ型番 電圧   電流 オプション
DLM □□ - □□ (□□)

DLM600シリーズ用 オプション

M130 Ethernet+RS232C
M6 切断・極性反転リレー(10-300Vモデルのみ)
本オプションを使用するためにはM9G、M85、M130、M131のいずれかが必要です。リレーの制御はSCPIコマンドにより行います。
M9G GPIB(IEEE488.2)+RS232C
M13 ロックシャフト
M51A 光絶縁アナログプログラムとモニター
M85 マルチチャンネルスレーブインターフェース
M131 マルチチャンネルスレーブインターフェース(16bit)M130マスター用
シリーズ型番 電圧   電流 オプション
XG □□ - □□ (□□)

XG850シリーズ用 オプション

MEA Ethernet
MGA XG850シリーズ用 アクセサリGPIB(IEEE488.2)

ラインアップ

DLM600シリーズ

型番 容量 電圧範囲 電流範囲
DLM5-75 375W 0-5V 0-75A
DLM8-75 600W 0-8V 0-75A
DLM10-60 600W 0-10V 0-60A
DLM20-30 600W 0-20V 0-30A
DLM40-15 600W 0-40V 0-15A
DLM60-10 600W 0-60V 0-10A
DLM80-7.5 600W 0-80V 0-7.5A
DLM150-4 600W 0-150V 0-4A
DLM300-2 600W 0-300V 0-2A

XG850シリーズ

型番 容量 電圧範囲 電流範囲
XG6-110 670W 0-6V 0-110A
XG8-100 810W 0-8V 0-100A
XG12-70 850W 0-12V 0-70A
XG20-42 850W 0-20V 0-42A
XG33-25 835W 0-33V 0-25A
XG40-21 850W 0-40V 0-21A
XG60-14 850W 0-60V 0-14A
XG80-10.5 850W 0-80V 0-10.5A
XG100-8.5 850W 0-100V 0-8.5A
XG150-5.6 850W 0-150V 0-5.6A
XG300-2.8 850W 0-300V 0-2.8A
XG600-1.4 850W 0-600V 0-1.4A

ダウンロード

DLM600英文データシート

ダウンロード

XG850英文データシート

ダウンロード

英文マニュアル、制御ソフトなど(メーカーサイト)

DLM600: https://www.powerandtest.com/power/dc-power-supplies/dlm-600

XG850: https://www.powerandtest.com/power/dc-power-supplies/xg-850

和文マニュアル  psst@toyo.co.jp へお問い合わせください

アクセサリ

DLM600シリーズ用 アクセサリ

DLMP1 並列接続用ケーブル

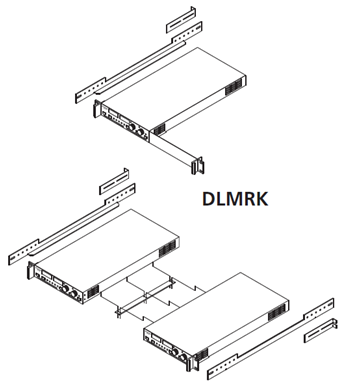

DLMRK ラックマウントキット(1台用アングルと2台用アングルのセット)

XG850シリーズ用 アクセサリ

RM-XG1 ラックマウント用アングルブランケット
RM-S-XG1 1ユニット用ラックマウントキット
RM-D-XG1 2ユニット用ラックマウントキッ
