INITIAL ENERGY SCIENCE&TECHNOLOGY Co. Ltd.（IEST/ 中国）

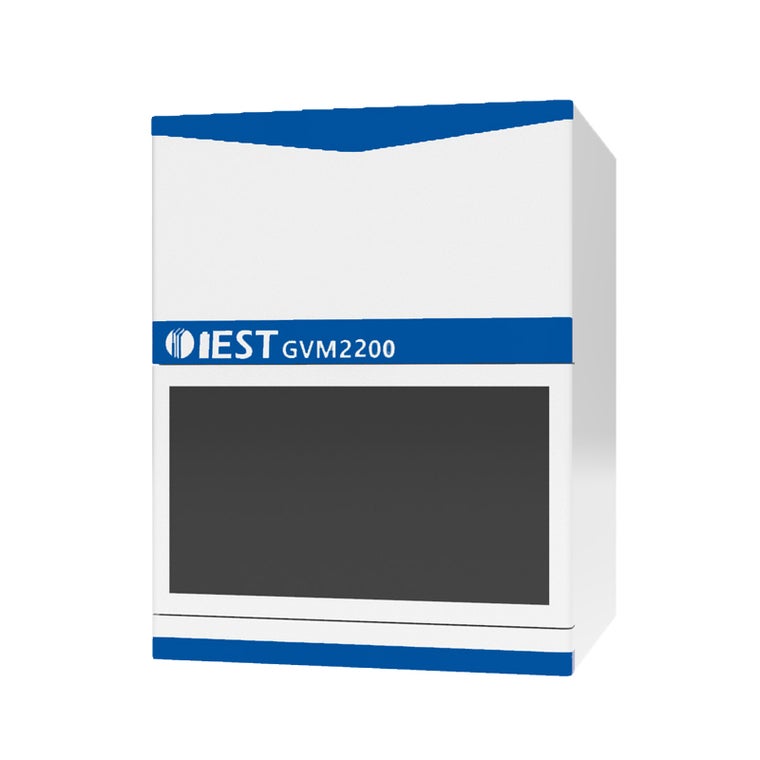

Operandoガス発生量測定システム GVMシリーズ
リチウムイオン電池は充電と放電、高温貯蔵、過充電中にガス発生が伴うため、その発生量を

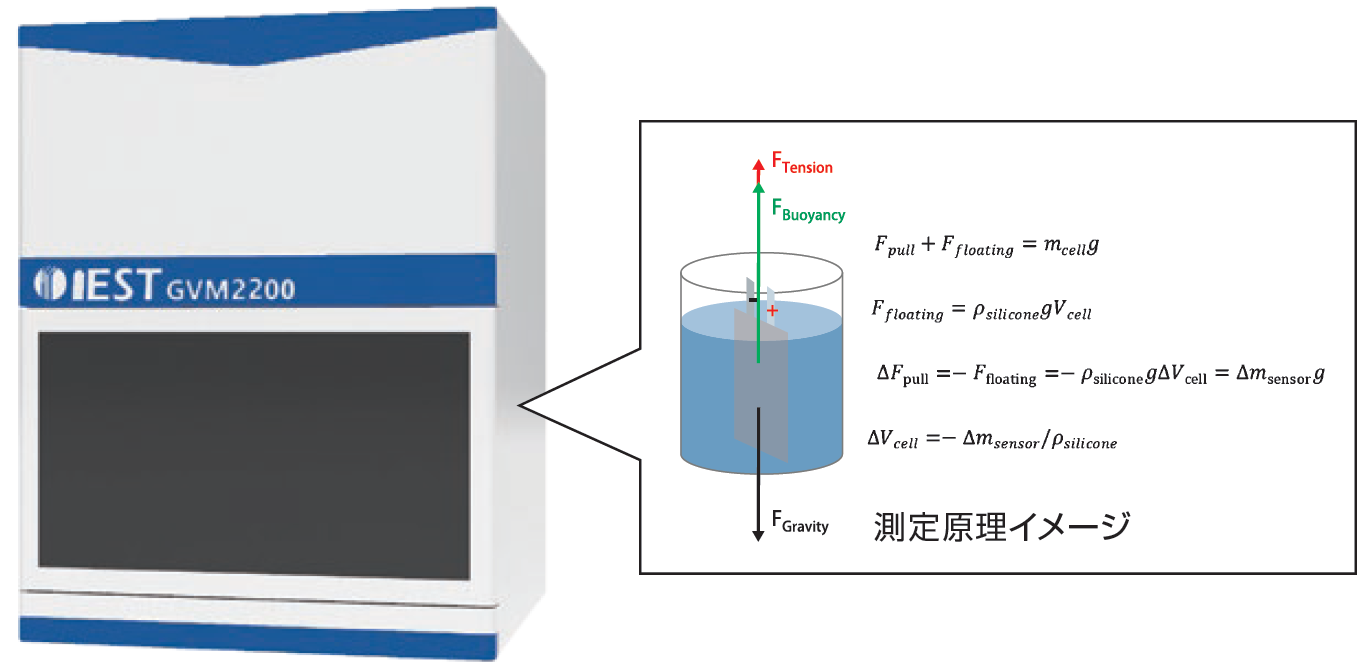

定量的に評価することが求められます。GVMシリーズは従来の測定システムでは実現が難しかったOperando 及び高温環境下での評価が可能な計測システムです。
二次電池製造工程カタログ（別ウィンドウ・外部リンク）
株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
- Operandoでの体積膨張収縮の変化を測定可能
- ダブルジャケットのガラスセルとチラーを用いることで温度を制御
- 最大5,000kgの耐荷重で拘束治具にも対応
- スラリー状態で静置した際のガス発生量も測定可能
仕様
GVMシリーズ Operandoガス発生量測定システム仕様
| 型番 | GVM2100 | GVM2150 | GVM2200 |
|---|---|---|---|
| セル重量 | 1,000g | 5,000g | 1,000g |
| チャンネル数 | 1 | 2 | |
| 体積測定確度 | ≦10μL | ≦30μL | ≦10μL |
| 温度範囲 | 室温～85℃ | ||
| 最大セルサイズ | 220mm×180mm×100mm | ||
| 入力電圧 / 電源容量 | 単相100V / 150W（別途要チラー） | ||
| 外形寸法W×D×H / 装置重量 | 502×505×800mm / 60kg | 502×505×800mm / 65kg | 502×505×800mm / 70.5kg |
テクニカルレビュー
過充電ガス生成のモニタリング

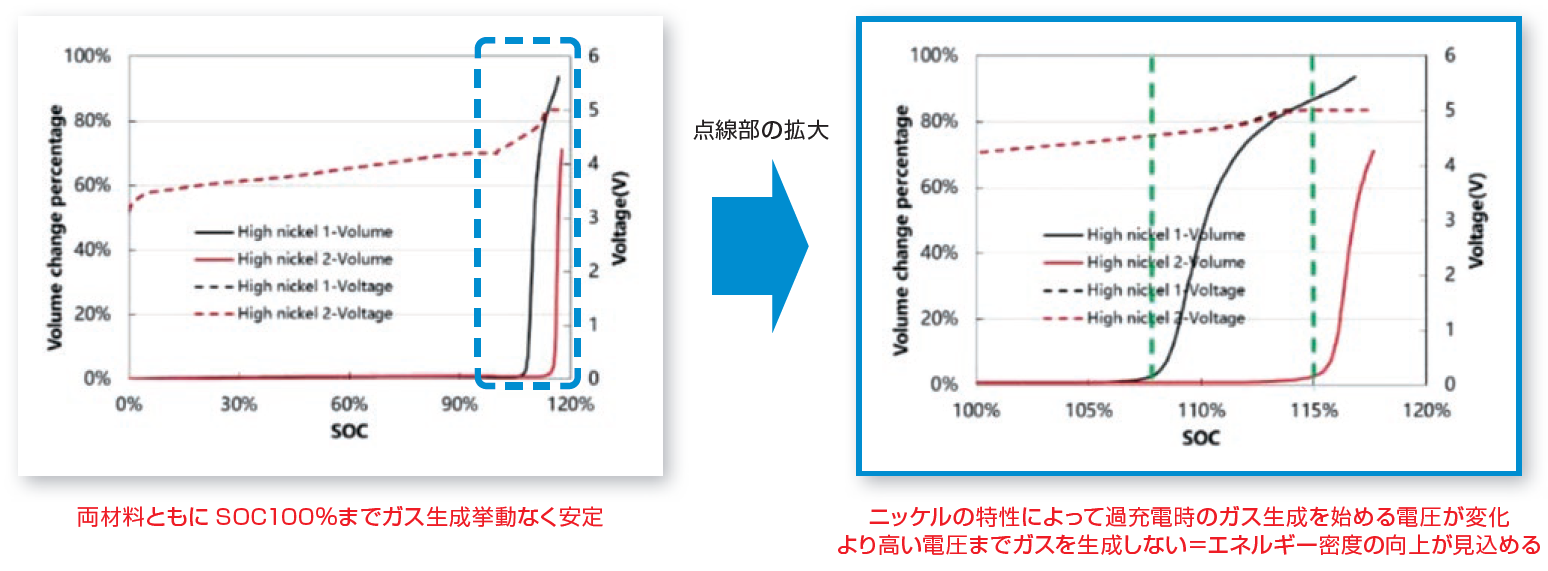

リチウムイオン電池は過充電時にガス発生が伴うことがあります。下のグラフはGVM2200 を用いてニッケルの特性違いでのガス発生量を比較したデータです。どちらの材料もSOC100％以内で良好な構造安定性を維持し、ガス生成挙動がないことがわかります。下右のグラフは過充電時（SOC：100%～120%）の範囲の拡大です。ニッケル1 はSOC 約108%（4.5V 相当電圧）の位置でガス生成を開始している一方、ニッケル2 はSOC 約115%（5V相当電圧以上）の位置でガス生成を開始しています。これはニッケル2 のほうがより構造を安定させることができることを示しています。 より高い充電電圧に適応し、より多くの容量を解放することは、バッテリーセルのエネルギー密度を改善するのに役立ちます。
