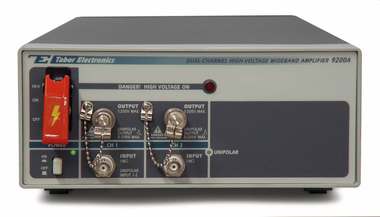

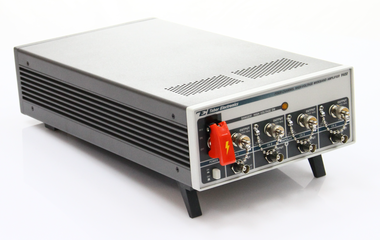

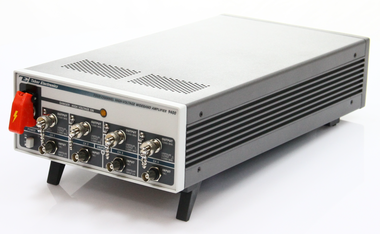

±200V 高速高電圧アンプ 9100A型(1ch)/9200A型(2ch)/9400型(4ch)

9100A型、9200A型、9400型は、1ch、2ch、4ch独立の入出力を持つ高速電圧アンプです。
通常±10V(開放端)出力のファンクションジェネレータや任意波形発生器の出力波形を、ゲイン50で最大±200Vまで増幅して出力します。dc~500kHzの周波数特性を持ちます。

(株)東陽テクニカ 理化学計測部
phone03-3245-1103
Email:keisoku[at]toyo.co.jp


特長

圧電素子、MEMS、表示デバイス、光デバイス、生体計測などに
  • 1ch、2ch、4ch独立 入出力、小型ハーフラックサイズ (315x88x395mm)
  • 出力電圧: ±200V(400Vpp)
  • 周波数帯域: dc~500kHz(400Vpp)、小信号帯域:1.5MHz
  • 立ち上がり: <1μs
  • 出力電流:
    9100A型: 1ch 125mA
    9200A型: 2ch 100mA/ch
    9400型: 4ch 50mA/ch
  • 負荷容量:
    100pF以下
  • MEMSモード
    くし歯型電極静電駆動MEMSドライブに最適

1ch、2ch、4ch独立 ±200V電圧アンプ

9100A型、9200A型、9400型は、1ch、2ch、4ch独立の入出力を持つ高速電圧アンプです。
通常±10V(開放端)出力のファンクションジェネレータや任意波形発生器の出力波形を、ゲイン50で最大±200Vまで増幅して出力します。
dc~500kHzの周波数特性を持ち、高電圧で速い立ち上がりの波形が必要な用途などに最適です。
圧電素子、MEMS、表示デバイス、光デバイス、生体計測などに ご活用いただいています。

小型、ハーフラックサイズ

9100A型、9200A型、9400型は、いずれも高さ2U(8.8cm)の小型ハーフラックサイズなので、持ち運びにも便利で取扱いが容易であり、かつシステムユースの際の省スペースに貢献します。特に9400型は、5064型、1074型などの 4ch任意波形/ファンクションジェネレータと共に横に並べて19インチラックに4ch高電圧システムを構築することが可能です。

モニタ出力装備

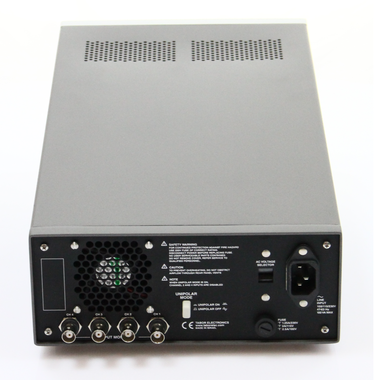

9100A型、9200A型、9400型は、ch毎にモニタ出力を装備しています(背面BNC)。
実出力波形の電圧を1/100に減衰し、安全かつ容易に波形確認を行うことができ大変便利です。

MEMSモード(くし歯型電極 静電駆動MEMSに最適)

9200A型、9400型は、各ch独立のアンプとして用いる通常モードだけでなく、MEMSモードを備えています。背面のボタンを切り替えるだけで、1ch入力→片極性出力&反転片極性出力を 9200A型は1組、9400型は独立2組備えたアンプとして動作します。くし歯型電極静電駆動MEMSドライブに最適なアンプとして動作します。

仕様

動作モード

通常モード 各ch独立入出力バイポーラ動作
MEMSモード 1ch入力−片極性出力&反転片極性出力

入力特性

入力コネクタ BNC
入力インピーダンス 1MΩ、dcカップリング
入力電圧 ±4V(8Vp-p)
周波数帯域 通常モード: dc~500kHz
MEMSモード:dc~200kHz

出力特性

出力端子 BNC
出力インピーダンス 0.1Ω、dc カップリング
出力保護 ショート状態で10秒未満
ゲイン ×50
出力電圧 通常モード:0~±200V(400Vpp)
MEMSモード時:0~+200V
出力電流 9100A:125mA
9200A:100mA/ch
9400:50mA/ch
負荷インピーダンス < 100pF
(< 1nF:~100kHz)
●矩形波特性
立ち上がり < 1μs
アベレーション < 10%
確度 フルスケールの2% ±50mV(1kHz)
●サイン波特性
周波数帯域(-3dB) dc~1.5MHz(20Vp-p)
dc~500kHz(400Vp-p)
THD < 0.1%(10Hz~50kHz)
< 0.8%(50kHz~200kHz)
●モニタ出力
コネクタ BNC(背面)
ゲイン 1/100 ± 10%
出力インピーダンス 3kΩ
負荷インピーダンス 1MΩ

その他

寸法 2U、ハーフラックサイズ(315 x 88 x 395 mm 突起部を除く)
電源 100Vac、47Hz~63Hz、< 150VA、< 120W
EMC CEマーク取得
安全性 IEC EN61010-1、UL 3111-1適合
