Chroma Ate Inc.(クロマ / 台湾)

プログラマブル交流電源 61700シリーズ

61700シリーズは3相交流電源です。

株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Mail:keisoku[at]toyo.co.jp

特長

3相交流電源 61700シリーズ

  • 5モデルラインナップ
    1.5kVA/3kVA/4.5kVA/6kVA/12kVA
    周波数範囲:15Hz-1.2kHz
    位相可変:0-360°
  • プログラム機能(オプション)
  • 任意波形作成機能(オプション)
  • GPIB,RS-232C インタフェースオプション
  • ソフトパネルソフトウェア用意

カタログダウンロード

プログラム機能(オプション)

61700 シリーズは、オプションで 1. パルス機能 2. リストモード 3. ステップモードを持っています。 パルスモードを使用すれは、サージ試験・サグ試験・瞬停試験が自動で行えます。リストモードは 出力波形のシーケンスを組み、自動で出力する事が可能です。 ステップモードは、ある一定の ステップで、周波数や振幅を可変します。

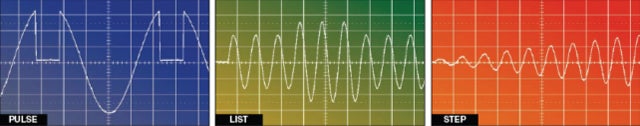

出力波形

任意波形作成機能

61700 シリーズは、オプションで任意波形作成機能を持たせる事が可能です。この機能は、 出力に高調波ノイズを乗せて出力をしたり、インターハーモニクスノイズが重畳した波形を出力する事が可能です。製品のノイズ試験に最適です。

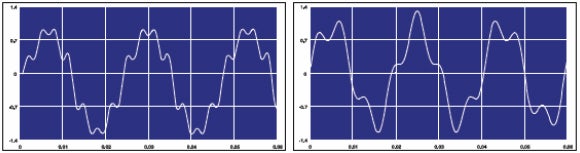

任意波形

ソフトパネルソフトウェア

クロマ社は、PC から各設定を行う為のソフトウェアを用意しています。このソフトウェアは、 単に電圧・周波数の設定を行うだけでなく、プログラムや任意波形作成オプションを持った 61700 と一緒に使用すれば、MIL-STD-704E や RTCA DO-160D の試験が自動で行えます。

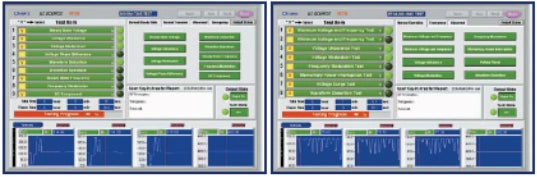

ソフトパネル

ラインアップ

型番 61701型 61702型 61703型 61704型 61705型
容量 1.5kVA 3kVA 4.5kVA 6kVA 12kVA
電圧 150V/300V
確度 0.2%+0.2%F.S.
分解能 0.1V
最大電流(rms) 4A/2A 8A/4A 12A/6A 16A/8A 32A/20A
〃(peak) 24A/12A 48A/24A 72A/36A 96A/48A 192A/96A
周波数 DC, 15Hz~1.2kHz
位相 0-360°
分解能 0.3°
入力電圧 90-250V, 3相 190-250V, 3相
消費電流 9Amax 16Amax 10Amax 14Amax 28Amax
外寸(WxHxD) 483x399x600mm 546x985x700mm
