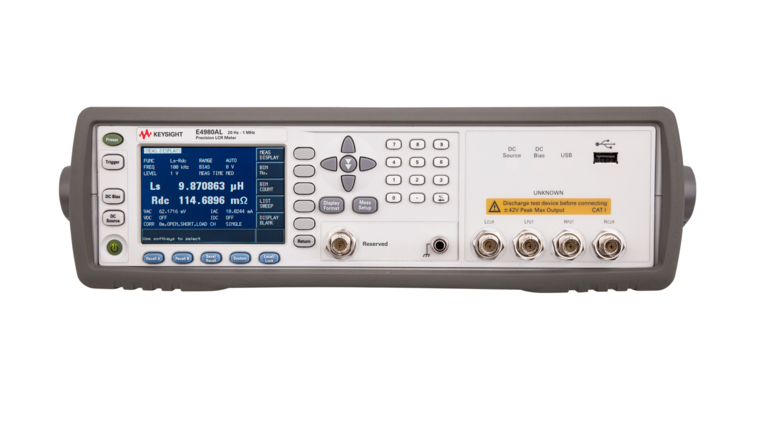

4980EDMS　インピーダンスアナライザ

4980EDMS　インピーダンスアナライザ

特長 仕様 機能

4980EDMSは、最大周波数2MHzまで測定可能なモデルであり、当社取り扱いの周辺機器（極低温プローバー、 クライオスタット 、 高温加熱炉等)を組み合わせて、自動温度制御でインピーダンス測定を行うシステムです。C-V測定によるキャリア移動度・欠陥の測定や固体電解質のインピーダンス測定による伝導度測定の自動温度制御を実現しました。測定データは、ZView にも対応しております。

株式会社東陽テクニカ　脱炭素・エネルギー計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp

特長

  • 治具の誤差を除去：オープン/ショート/ロード補正
  • 等価回路解析機能搭載(ZViewに対応)
  • 温度制御とインピーダンス測定の全自動化が可能
  • 等価回路解析機能搭載
  • リアルタイムで ZView 表示可能
  • 各種温度制御ホルダ とインピーダンス測定の全自動化が可能

仕様

周波数 20Hz ～ 2MHz
テスト信号レベル 0 ～ 2Vrms または20Vrms（Opt0.01）
0 ～ 20mArms または100mArms（Opt0.01）
自動レベル制御(ALC) あり
DCバイアス 1.5V、2V または± 40V（Opt.001）
プログラマブルリスト
掃引機能		 201ポイント
リモート制御 GPIB / LAN / USB
基本確度 0.1％（高速）、0.05％（中速、低速）
測定範囲 4.5mΩ ～ 172MΩ
測定速度 100ms（100Hz）、20ms（1kHz）、5.6ms（1MHz）、高速モード
補正機能 オープン/ショート/ロード補正
外形寸法 W:370mm × D:390mm × H:105mm
重量 5.3kg

機能

東陽テクニカ社製　EDMS制御ソフトウェア

C-V測定、インピーダンス測定を制御、複雑な試験パターンにも対応しています。

東陽テクニカEDMSソフト　 E4990A　インピーダンス・アナライザ　ZView
測定テクニック Scan Temperature (Step)
Scan Temperature (List)
Scan Bias
Scan Freq
Set Temperature (Single point)
Set Bias (Single point)
Meas/Sweep Bias Measurement
Meas/Sweep Freq Measurement
Meas/Scan Bias and Multiple Freq Measurement
Repeat
Wait
温度コントローラ LakeShore 336
LakeShore 335
理化工業 HA-900
データ保存 EDAT format (csv形式保存)
Z format (ZView形式保存)
ZView Link 機能 リアルタイムでZView表示可能
通信インターフェース GPIB、LAN、USB（LakeshoreはGPIB、USB / 理化工業はRS-232C）
動作環境 Windows 10 Pro (64bit) バージョン 1607 以降 / Windows 11 Pro (64bit)
