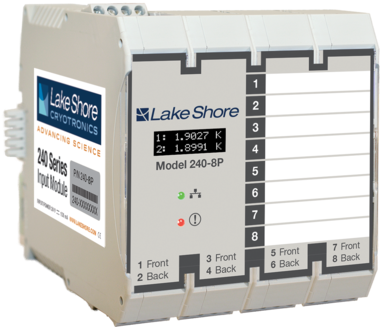

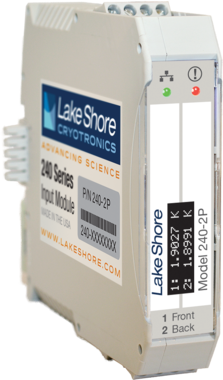

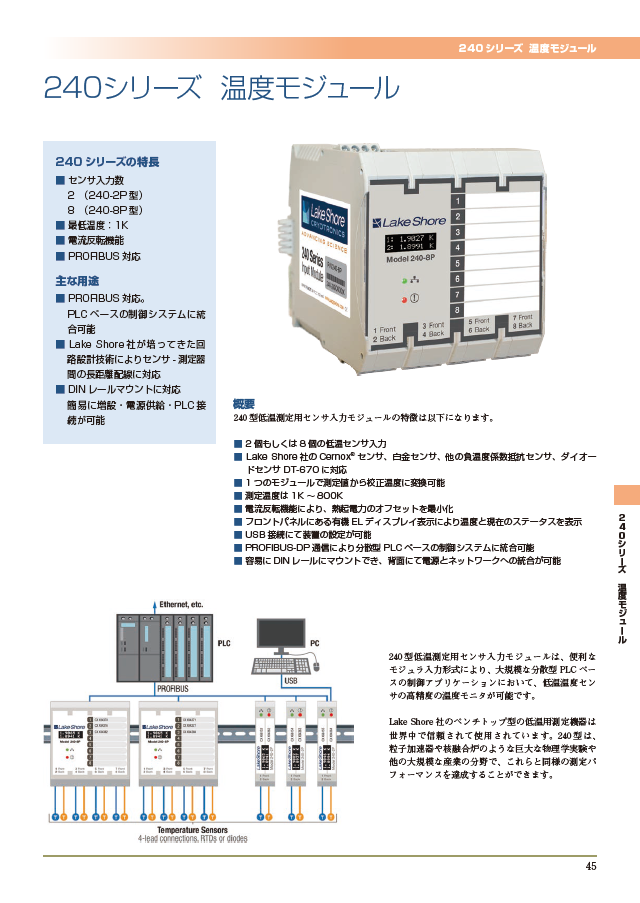

240型センサ入力モジュールは、PLCベースのセンサ入力モジュールです。
PROFIBUS-DP規格に対応し、リモート制御、多ch計測を必要とする大規模な実験設備の温度計測に最適です。
（株）東陽テクニカ 理化学計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
■センサ入力数: 2 or 8 ch
■測定温度範囲: 1~800K
■CernoxやPT-100シリーズをはじめとする抵抗温度計、シリコンダイオードDT-670シリーズに対応
■オンボードで温度表示に変換
■電流反転機能により、熱起電力による影響を最小化
■フロントパネル埋め込みのOLEDスクリーンにより、温度およびアラートを表示
■USBないしRS-485で制御可能
■PLCアーキテクチャを使うことにより、PROFIBUS-DPをプロトコルとして使用可能
■DINレールマウントを通じての電源/通信供給
仕様
※下記仕様はリリース時に変更されることがございます。
測定入力部
- 入力チャンネル数
- 2 (240-2P)、8 (240-8P)
- 測定タイプ
- 4線差動式
- センサタイプ
- 抵抗(Cernox、白金抵抗 etc.)、ダイオード
| Cernox | 白金抵抗 | ダイオード | |
|---|---|---|---|
| 測定単位 | Ohm(Ω) | Volt(V) | |
| 測定レンジ | 0～100kΩ | 0～1kΩ | 0～7.5V |
| 励起電流 | 9レンジ Autorange 100nA～1mA |
1mA | 10μA |
温度測定
- 温度への変換
- Lake Shore校正カーブ (.340形式)
- 測定単位
- K、C
確度
| 測定分解能 | 電気的確度 | |
|---|---|---|
| 2K (CX-1050使用) | 0.06mK | ±0.57mK |
| 4.2K (CX-1050使用) | 0.2mK | ±2.1mK |
| 4.2K (DT-670使用) | 0.6mK | ±15mK |
| 77K (PT-103使用) | 47mK | ±104mK |
デジタルI/O - PROFIBUS
- 表示単位
- K、C、Ω、V
- デジタル読み取りタイプ
- Single precision float (4 bytes)
- 標準バス
- RS-485、2線式
- プロトコル
- DP-V0
更新レート
| 240-2P | 240-8P | |
|---|---|---|
| Normal モード | 100ms | 400ms |
| High speedモード | 1 ～100ms | × |
インターフェイス
- コンフィギュレーションソフト
- MeasurementLink(TM) (フリーダウンロード)
- サポートOS
- Windows 7、8、10
- 接続
- Micro-USB
- フロントOLEDディスプレイ
- 2チャンネル表示 (240-2P)
2チャンネルごとに循環しながら表示 (240-8P)
- OLEDディスプレイの分解能
- 5ケタ
一般
- 電源
- 24VDC、100mA
- 接続
- ターミナルブロック (背面パネルへ接続)
- 保護
- 過電圧、オーバーロード、極性反転
- 材質
- プラスチック、ポリイミド
- マウント
- DINレール
- IPコード
- IP20
- 結線
- ターミナルブロック
寸法
| 240-2P | 240-8P | |
|---|---|---|
| Length | 115mm | |
| Height | 100mm | |
| Width | 23mm | 90mm |
| Weight | TBD | TBD |
- 規格
- RoHS、CE
- 動作温度
- -20～+50度(摂氏)
- 保管温度
- -30～+85度(摂氏)
- 湿度
- 0～95% @ 摂氏50度

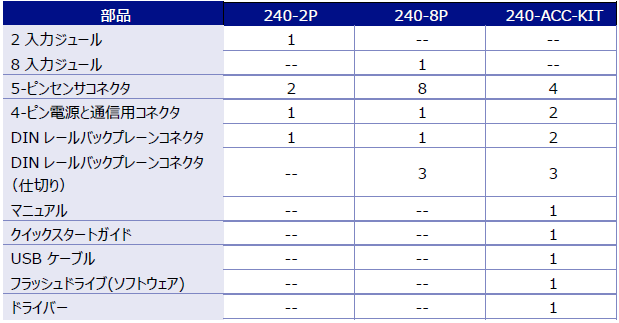

ハードウェア構成
アプリケーション

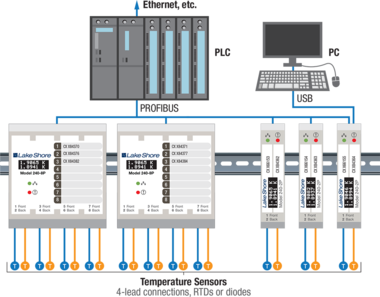

240型はPROFIBUS-DPをプロトコルとして使用し、多数のモジュールを並列することが可能です。
