Lake Shore Cryotronics Inc.（レイクショア / USA）

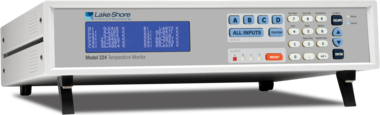

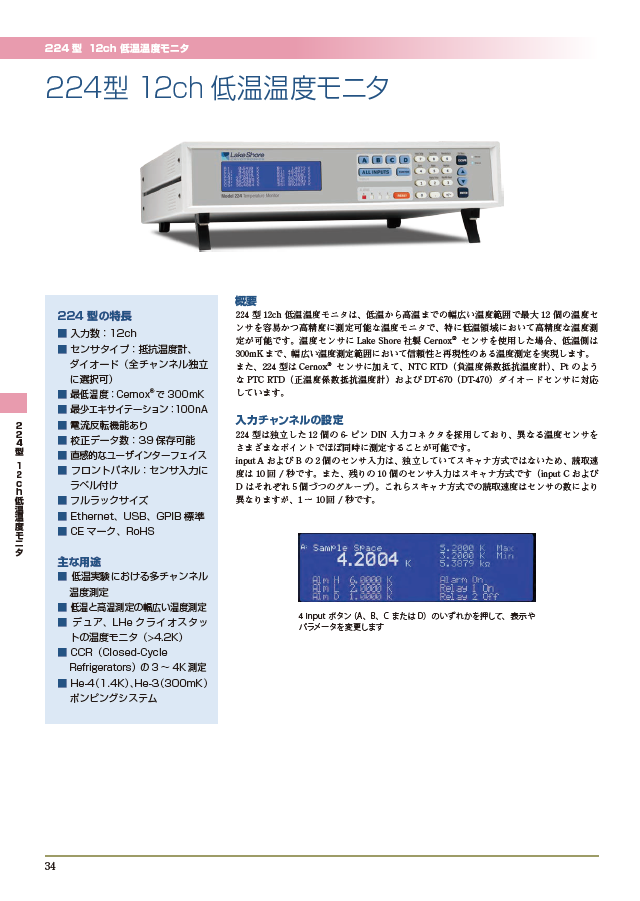

12ch 低温温度モニタ 224型
224型 12ch 低温温度モニタは、適切なセンサーとの組み合わせで 低温300mKから800Kまでの幅広い温度範囲において 最大12個の温度センサを容易かつ高精度に測定が可能です。特に低温領域において 温度センサにセルノックス(Cernox)センサを使用した場合、極低温:300mKまで 信頼性と再現性のある温度測定を実現します。
また 224型は、セルノックスセンサ以外の NTC RTD(負温度係数抵抗センサ)、白金:PT-100のようなPTC RTD(正温度係数抵抗センサ)、およびDT-670(DT-470)ダイオードセンサにも対応します。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
- 入力数：12ch
- センサータイプ：抵抗温度計、ダイオード（全チャンネル独立に選択可）
- 最低温度：Cernoxで300mK
- 最低エキサイテーション：100nA
- 電流反転機能あり
- 校正データ数：39保存可能
- 直感的なユーザーインターフェイス
- フロントパネル：センサ入力にラベル付け
- フルラックサイズ
- イーサネット、USB、GPIB I/F標準装備
- CEマーク
入力チャンネルの設定
224型は独立した12個の6-ピンDIN入力コネクタを採用しているため、異なる温度センサをさまざまなポイントでほぼ同時に測定することが可能です。
inputAおよびBの2個のセンサ入力は、独立していてスキャナ方式ではないため、読取速度は10回/秒です。また、残りの10個のセンサ入力はスキャナ方式です（inputCおよびDはそれぞれ5個づつのグループ）。これらスキャナ方式での読取速度はセンサの数により異なりますが、1～10回/秒です。
4 input ボタン（A、B、CまたはD）のいずれかを押して、表示やパラメータを変更します
カスタムラベルが付いた4個のセンサ入力を表示
224型は24bitADCを用いた高分解能測定器です。また、光絶縁された入力回路は、電源ノイズを減らすことにより温度測定の再現性を高めています。さらに電流反転機能は、抵抗センサを使用する場合に発生する熱起電力（EMF）を除去できます。加えて9種ものエキサイテーション電流が用意されているためNTC RTD（負温度係数抵抗温度計）を使用した場合300mKまでの温度測定が可能となります。オートレンジ使用時には、測定電圧が10mVを超えないように自動的にレンジが選ばれます。これは、センサの自己発熱につながる消費電力（W）を最小に抑え、正確な温度測定を行います。
ローカル/リモート温度モニタ
224型はフロントパネルのLEDモニタに同期した12個の読み値を表示することができます。または、1個のセンサ入力をより詳細に表示することも可能です。
加えて、ネットワークを介して温度モニタリングすることもできます。具体的には、224型のイーサネットポートを使用し構築されたネットワーク上のローカルPCや遠隔地からTCP/IPで温度モニタやデータを取得することが可能です。
付属の「チャートレコーダ」は、イーサネットにてリアルタイムに時系列グラフ表示が可能なデータ収集ソフトウェアです。また、USBやGPIBインターフェイスも標準装備されており、これらを用いて温度をモニタしたりデータ収集システムを構築することも可能です。
直感的な設定ディスプレイ
224型のフロントパネルには23個のキーパットがあり、直感的なユーザーインターフェイスが用意されています。
ユーザーはセンサ入力にラベルをつけることができるので、センサ設置場所などの設定を思い出す手間を省くことができるようになりました。
無償ソフトウェア
Curve Handler ー 校正データ転送ソフトウェア
・イーサネット、USB、GPIBで接続可能。
・校正付温度センサをご購入いただくとCD-ROMに収録されています。
I/Fを介して校正データを機器のメモリに転送します。
Chart Recorder ー リアルタイムデータ収集ソフトウェア
・イーサネット、USB、GPIBで接続可能。
・簡単設定でリアルタイム表示。
・.csv形式で保存可能。
224型リアパネル
①センサ入力コネクタ
②電源入力
③ターミナルブロック（リレー）
④イーサネットインターフェイス
⑤USBインターフェイス
⑥IEEE-488(GIPB)インターフェイス
センサセレクション センサー温度範囲（センサーは別売）
| 型式 | 使用可能範囲 | 磁場条件 | ||
|---|---|---|---|---|
| 負温度係数 抵抗温度計 | セルノックス | CX-1010 | 0.3K～325K 1 | T > 2K & B ≦ 19T |
| セルノックス | CX-1030-HT | 0.3K～420K 1.3 | T > 2K & B ≦ 19T | |
| セルノックス | CX-1050-HT | 1.4K～420K 1 | T > 2K & B ≦ 19T | |
| セルノックス | CX-1070-HT | 4K～420K 1 | T > 2K & B ≦ 19T | |
| セルノックス | CX-1080-HT | 20K～420K1 | T > 2K & B ≦ 19T | |
| ゲルマニウム | GR-300-AA | 0.35K～100K 3 | 推奨しない | |
| ゲルマニウム | GR-1400-AA | 1.8K～100K 3 | 推奨しない | |
| カーボングラス | CGR-1-500 | 1.4K～325K | T > 2K & B ≦ 19T | |
| カーボングラス | CGR-1-1000 | 1.7K～325K 2 | T > 2K & B ≦ 19T | |
| カーボングラス | CGR-1-2000 | 2K～325K 2 | T > 2K & B ≦ 19T | |
| 酸化ルテニウム | RX-102 | 0.3K～40 K 3 | T > 2K & B ≦ 10T | |
| 酸化ルテニウム | RX-103 | 1.4K～40K | T > 2K & B ≦ 10T | |
| 酸化ルテニウム | RX-202 | 0.3K～40K 3 | T > 2K & B ≦ 10T | |
| ダイオード | シリコンダイオード | DT-670-SD | 1.4K～500K | T ≧ 60K & B ≦ 3T |
| シリコンダイオード | DT-670E-BR | 30K～500K | T ≧ 60K & B ≦ 3T | |
| シリコンダイオード | DT-414 | 1.4K～375K | T ≧ 60K & B ≦ 3T | |
| シリコンダイオード | DT-421 | 1.4K～325K | T ≧ 60K & B ≦ 3T | |
| シリコンダイオード | DT-470-SD | 1.4K～500K | T ≧ 60K & B ≦ 3T | |
| シリコンダイオード | DT-471-SD | 10K～500K | T ≧ 60K & B ≦ 3T | |
| GaAlAsダイオード | TG-120-P | 1.4K～325K | T > 4.2K & B ≦ 5T | |
| GaAlAsダイオード | TG-120-PL | 1.4K～325K | T > 4.2K & B ≦ 5T | |
| GaAlAsダイオード | TG-120-SD | 1.4K～500K | T > 4.2K & B ≦ 5T | |
| 正温度係数 抵抗温度計 | 100Ω 白金抵抗 | PT-102/3 | 14K～873K | T > 40K & B ≦ 2.5T |
| 100Ω 白金抵抗 | PT-111 | 14K～673K | T > 40K & B ≦ 2.5T | |
| ロジウム鉄抵抗 | RF-800-4 | 1.4K～500K | T > 77K & B ≦ 8T | |
| ロジウム鉄抵抗 | RF-100T/U | 1.4K～325K | T > 77K & B ≦ 8T |
- HTバージョン以外の場合、最大使用温度は325Kとなる。
- 低温側の限界は入力抵抗の範囲によるもの。
- 低温側の限界は自己発熱によるもの ： ≦5mK
入力仕様
| 温度 係数 |
入力範囲 | センサ 駆動電流 |
表示分解能 | 測定分解能 | 電気的確度 （25℃） |
測定温度係数 | |
|---|---|---|---|---|---|---|---|
| 負温度係数 抵抗温度計 | 負 | 0 Ω～10 Ω | 1 mA 6 | 0.1 mΩ | 0.15 mΩ | ±0.002 Ω ±0.06% of rdg | (0.01 mΩ + 0.001% of rdg)/℃ |
| 0 Ω～30 Ω | 300 μA 6 | 0.1 mΩ | 0.45 mΩ | ±0.002 Ω ±0.06% of rdg | (0.03 mΩ + 0.0015% of rdg)/℃ | ||
| 0 Ω～100 Ω | 100 μA 6 | 1 mΩ | 1.5 mΩ | ±0.01 Ω ±0.04% of rdg | (0.1 mΩ + 0.001% of rdg)/℃ | ||
| 0 Ω～300 Ω | 30 μA 6 | 1 mΩ | 4.5 mΩ | ±0.01 Ω ±0.04% of rdg | (0.3 mΩ + 0.0015% of rdg)/℃ | ||
| 0 Ω～1 kΩ | 10 μA 6 | 10 mΩ | 15 mΩ +0.002% of rdg | ±0.1 Ω ±0.04% of rdg | (1 mΩ + 0.001% of rdg)/℃ | ||
| 0 Ω～3 kΩ | 3 μA 6 | 10 mΩ | 45 mΩ +0.002% of rdg | ±0.1 Ω ±0.04% of rdg | (3 mΩ + 0.0015% of rdg)/℃ | ||
| 0 Ω～10 kΩ | 1 μA 6 | 100 mΩ | 150 mΩ +0.002% of rdg | ±1.0 Ω ±0.04% of rdg | (10 mΩ + 0.001% of rdg)/℃ | ||
| 0 Ω～30 kΩ | 300 nA 6 | 100 mΩ | 450 mΩ +0.002% of rdg | ±2.0 Ω ±0.04% of rdg | (30 mΩ + 0.001% of rdg)/℃ | ||
| 0 Ω～100 kΩ | 100 nA 6 | 1 Ω | 1.5 Ω +0.005% of rdg | ±10.0 Ω ±0.04% of rdg | (100 mΩ + 0.002% of rdg)/℃ | ||
| ダイオード | 負 | 0 V～2.5 V | 10 μA ±0.05%4,5 | 10 μV | 10 μV | ±80 μV ±0.005% of rdg | (10 μV + 0.0005% of rdg)/℃ |
| 0 V～10 V | 10 μA ±0.05%4,5 | 100 μV | 20 μV | ±320 μV ±0.01% of rdg | (20 μV + 0.0005% of rdg)/℃ | ||
| 正温度係数 抵抗温度計 | 正 | 0 Ω～10 Ω | 1 mA 6 | 0.1 mΩ | 0.2 mΩ | ±0.002 Ω ±0.01% of rdg | (0.01 mΩ + 0.001% of rdg)/℃ |
| 0 Ω～30 Ω | 1 mA 6 | 0.1 mΩ | 0.2 mΩ | ±0.002 Ω ±0.01% of rdg | (0.03 mΩ + 0.001% of rdg)/℃ | ||
| 0 Ω～100 Ω | 1 mA 6 | 1 mΩ | 2 mΩ | ±0.004 Ω ±0.01% of rdg | (0.1 mΩ + 0.001% of rdg)/℃ | ||
| 0 Ω～300 Ω | 1 mA 6 | 1 mΩ | 2 mΩ | ±0.004 Ω ±0.01% of rdg | (0.3 mΩ + 0.001% of rdg)/℃ | ||
| 0 Ω～1 kΩ | 1 mA 6 | 10 mΩ | 20 mΩ | ±0.04 Ω ±0.02% of rdg | (1 mΩ + 0.001% of rdg)/℃ | ||
| 0 Ω～3 kΩ | 1 mA 6 | 10 mΩ | 20 mΩ | ±0.04 Ω ±0.02% of rdg | (3 mΩ + 0.001% of rdg)/℃ | ||
| 0 Ω～10 kΩ | 1 mA 6 | 100 mΩ | 200 mΩ | ±0.4 Ω ±0.02% of rdg | (10 mΩ + 0.001% of rdg)/℃ |
- 電流ソースの誤差は測定確度に対して無視できるほどの影響である。
- ダイオード温度計の駆動電流は1mAに設定することもできる。
- 電流ソースの誤差は校正により除去されています。
センサ入力部
抵抗温度計/ダイオード
| 測定形式 | 4線式差動 |
|---|---|
| センサ駆動方式 | 定電流ソース（抵抗温度計には電流反転機能つき） |
| 対応しているセンサ | 抵抗温度計：セルノックス、100Ω白金抵抗、1000Ω白金抵抗、 ゲルマニウム、カーボングラス、酸化ルテニウム ダイオード：シリコン、GaAlAs |
| 標準カーブ | DT-670、DT-470、DT-500-D、DT-500-E、PT-100、 PT-1000、RX-102A、RX-202A |
| 入力コネクタ | 6－ピン DIN |
温度測定部
- 入力数：
- 12（2chは独立、残り10chはスキャナ方式）
- 入力タイプ：
- 上記でサポートされている温度計を全入力独立で フロントパネルで設定可能
- 絶縁性：
- センサ入力は他の回路から光絶縁されているが他のセンサとは絶縁されていない
- A/D分解能：
- 24-biit
- 入力確度：
- センサに依存する（入力仕様表を参照のこと）
- 測定分解能：
- センサに依存する（入力仕様表を参照のこと）
- 更新レート：
- 10回/秒：スキャナ入力なしの場合
5回/秒：100kΩ負温度係数抵抗温度計で電流反転機能を使用する場合
2回/秒：スキャナを使用する場合
※更新レートは、入力数により異なります。
- オートレンジ：
- あり
- ユーザーカーブ：
- 200ポイントのカーブデータ39件分の記憶領域
（CalCurvesTMまたはユーザーカーブ）
- SoftCalTM：
- 30Kから375Kの範囲でDT-470型ダイオード温度計の確度を±0.25Kに改善し、70Kから325Kの範囲で白金抵抗温度計の確度を±0.25Kに改善する。
- 演算機能：
- 最大および最小
- フィルター：
- 読み取り値2個から64個の平均
フロントパネル
- ディスプレイ：
- 文字表示 8行 × 40列、LDC（LED バックライト）
- 表示領域：
- 1 ～ 12 箇所
- 表示単位：
- K、℃、V、mV、Ω
- データソース：
- 温度、センサ単位、最大、最小
- ディスプレイ更新レート：
- 2回/秒
- 温度表示分解能：
- 0.0001°（0～99.9999°）
0.001°（100～999.999°）
0.01°（1000°以上）
- 抵抗/電圧表示分解能：
- センサーに依存する 6桁まで
- その他の表示：
- 入力したラベル名
- 記号表示：
- アラーム
- LED表示：
- リモート、イーサネットステータス、アラームA-D
- キーパッド：
- 23キー
- フロントパネルその他：
- カーブ入力、ディプレイ輝度調節、キーロック
インターフェース
GPIB (IEEE488.2）
- 表示領域：
- SH1、AH1、T5、L4、SR1、RL１、PP0、 DC1、DT0、C0、E1
- 読み取りレート：
- それぞれの入力において10回/秒以下
- ソフトウェアサポート：
- LabVIEWTMドライバ（詳細はお問い合わせください）/秒以下
USB
- 機能：
- L標準RS232シリアルポートをエミュレート
- ボードレート：
- 57,600
- コネクタ：
- BタイプUSB
- 読み取りレート：
- それぞれの入力において10回/秒以下
- ソフトウェアサポート：
- LabVIEWTMドライバ（詳細はお問い合わせください）
イーサネット
- 機能：
- TCP/IP、Webインターフェース
- コネクタ：
- RJ-45
- 読み取りレート：
- それぞれの入力において10回/秒以下
- ソフトウェアサポート：
- LabVIEWTMドライバ（詳細はお問い合わせください）
リレー
- 数：
- 2
- 接点：
- ノーマリオープン、ノーマリクローズ、コモン
- 接点定格：
- 30VDC @ 3A
- 動作：
- 上限、下限、または両方のアラームによりリレーが動作する。
マニュアル動作も可。
- コネクタ：
- 取り外し可能端子台
一般
- 周囲温度：
- 15℃～35℃にて仕様値付け、5℃～40℃にて仕様値を減ずる
- 電源：
- 100、120、220、240VAC、±10%、50/60Hz、35VA
- 寸法：
- 435mm W × 89 mm H × 368 mm D(17in×3.5in×14.5in)、フルラック
- 重量：
- 7.6 kg
- 規格：
- CEマーク
オーダーインフォメーション
●モデルナンバー
- 224
- 12ch 低温温度 モニタ
●標準付属品
- G-106-233
- センサ入力コネクタ
- 106-737
- 6-ピンターミナルブロック
- MAN-224
- 英文マニュアル
- －
- 校正証明書
●別売アクセサリ
- RM-1
- ラックマウントキット
- CAL-224-CERT
- 224再校正費用（校正証明書付き）
- CAL-224-DATA
- 224再校正費用（校正証明書と試験成績書付き）
- G-106-233
- センサ入力コネクタ
- 106-737
- 6-ピンターミナルブロック
- MAN-224
- 英文マニュアル
比較表
アプリケーション
主な用途
- 低温実験における多チャンネル温度測定
- 低温と高温測定の幅広い温度測定
- デュア、LNクライオスタットの温度モニタ（>4.2K）
- CCR（Closed-Cycle Refrigerators）の3～4K測定
- He-4（1.4K）、He-3（300mK）ポンピングシステム
