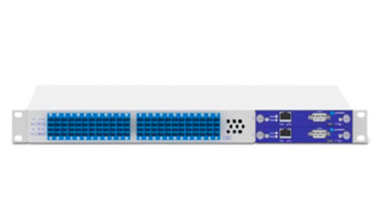

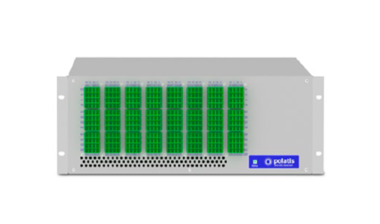

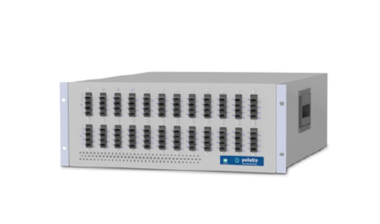

光レイヤ1スイッチ「Polatis 6000n/7000nシリーズ」
特長
Secure GUIでのポート接続画面
- 全光マトリックススイッチ
- NETCONF, RESTCONFを介したSDN統合
- 信頼性：特許取得技術 DirectLight®ビームステアリング技術
- 低光損失：通常 ＜1dB
- 高ポート密度：8RUで最大384ポート
- スケーラビリティ：16～384ポートの範囲を選択可能
- 操作性：シンプルで直感的なWeb GUIとCLI
＜制御言語＞
SCPI, TL1, SNMP, NETCONF, RESTCONF
テクノロジー
DirectLight® 光スイッチ技術
Polatis光スイッチの中核となるのは、特許取得技術の DirectLightビームステアリング技術です。コンパクトな圧電 アクチュエータから接続し、パス間の損失、歪み、干渉を最小 限に抑えて接続します。位置センサーからのフィードバックに より位置合わせが維持され、時間、温度、および外乱の影響に 左右されず強固な接続が担保されます
仕様
- シングルモードファイバ（16×16, 32×32, 48×48, 96×96, 192×192, 320×320, 384×384）
- マルチモードファイバ（8×8, 16×16）
| 6000n | 7000n | |
|---|---|---|
| マトリクス スイッチサイズ (NxN) |
16×16, 32×32, 48×48, 96×96, 192×192 | 320×320, 384×384 |
| 挿入損失 | 1.0dB(通常)、2.0dB(最大)、 2.5dB(with single OPM) |
1.5dB(通常)、2.7dB(最大) |
| 切り替え時間 | 25ms | 50ms |
| クロストーク | <-50dB | <-50dB |
| 動作波長範囲 | 1260-1675nm 1260-1650nm(with optional OPM) |
1260-1675nm |
| 反射損失 (APCコネクタ使用時) | >50dB | >50dB |
| 最大光入力強度 | +27dBm | +27dBm |
| 光強度モニタリング (OPM) | -25dBm to +20dBm | -25dBm to +20dBm |
| ダイナミックレンジ | Accuracy +/-1.0dBm | Accuracy +/-1.0dBm |
| 切り替え耐用回数 | >10の9乗サイクル | >10の9乗サイクル |
| 光ファイバタイプ | シングルモード | シングルモード |
| 光ファイバコネクタタイプ | LC、LC-HD | LC、LC-HD |
| 光ファイバ接続タイプ | Angled (APC)、Ultra (UPC) | Angled (APC)、Ultra (UPC) |
| 多芯光ファイバコネクタタイプ | MTP-8、MTP-12 Elite | MTP-8、MTP-12 Elite |
| 電源 |
|
|
| 消費電力 | 25–75W | 100W (Standard switch) 140W (with optional OPM) |
