Spirent Communications Inc(スパイレント コミュニケーションズ社)

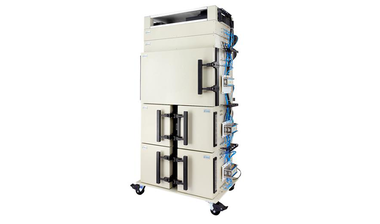

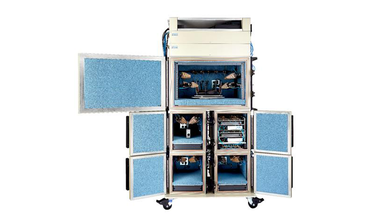

自動化ワイヤレステストベッド「OCTOBOX」

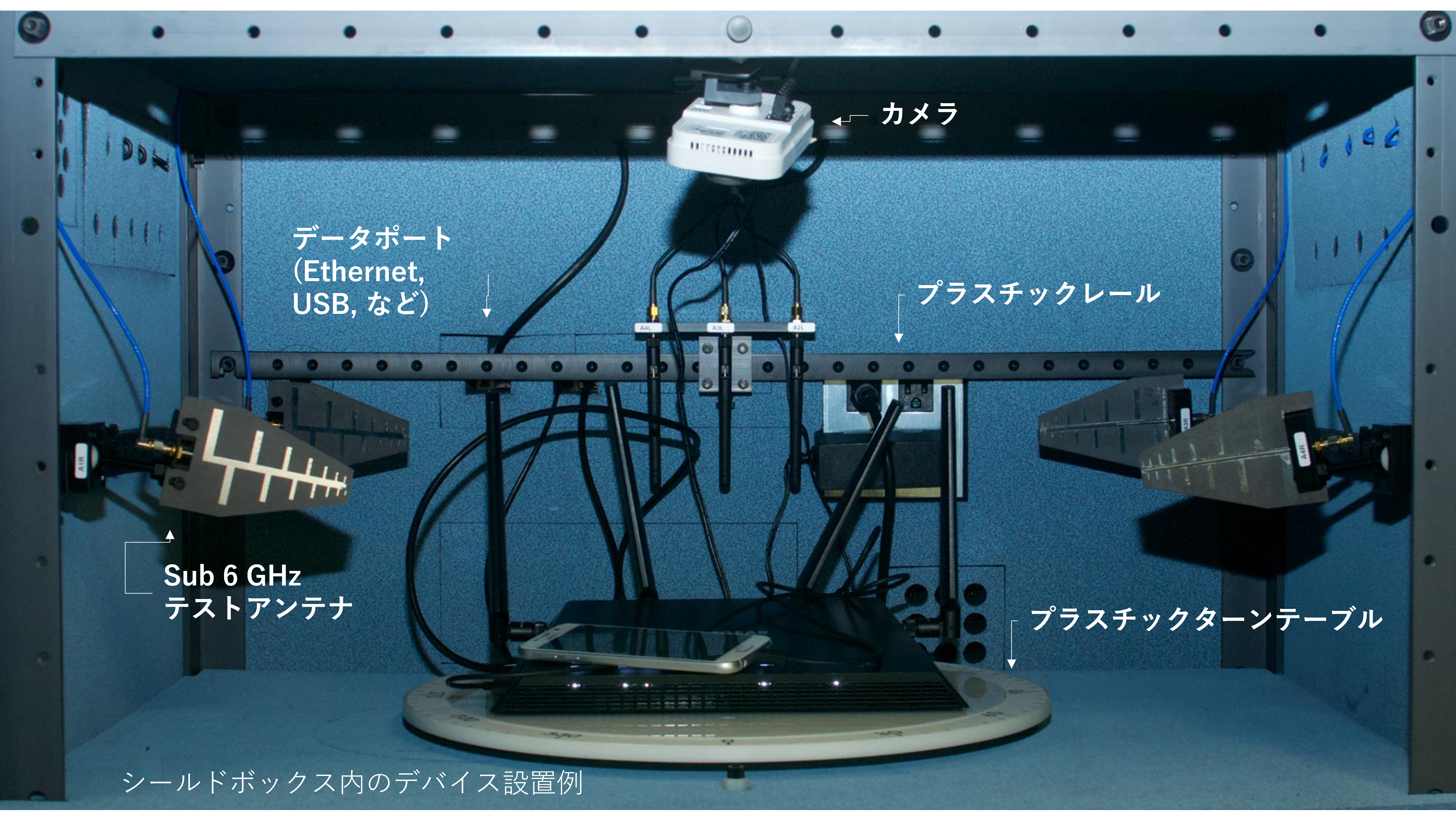

OCTOBOXは、Wi-Fi 7に対応した無線デバイスの評価のためのテストベッドです。試験対象となるデバイスを外部干渉から隔離し、スループット試験やローミング試験に重要な高い再現性を持つ安定した試験環境を提供します。
RFC 2544 やTR-398 などの標準試験をパッケージ化されたテストケースライブラリとして提供可能で、お客様の製品検証にかかる時間を削減し市場投入の早期化を強力に後押しします。
OCTOBOXは、世界中のサービスプロバイダや認証ラボ、チップセットベンダーや機器ベンダーなど幅広いお客様にご利用いただいています。

特長

OCTOBOXは、 Wi-Fi 7に対応した無線デバイスの評価のためのテストベッドです。試験対象となるデバイスを外部干渉から隔離し、スループット試験やローミング試験に重要な高い再現性を持つ安定した試験環境を提供します。

  • 試験時間を数週間から数時間に
    • 高アイソレーションで再現可能なRF環境により、OTA試験にかかる時間を大幅に削減
    • 自動化への対応により、データ収集時間の短縮を図りながら、試験カバレッジおよび製品品質を向上
  • デバイスのパフォーマンス評価
    • 最高スループットを実現するため、OTA接続における理想的なMIMO環境を実現
    • Wi-Fi 7 サポート
      -320 MHz チャネル幅:従来から2倍の高速化が可能
      -4096 QAM:新たな変調方式でのパフォーマンス向上
      -MLO:デバイスが複数の周波数を同時に使用可能
  • ユーザエクスペリエンスの評価
    • “現実世界での課題”をエミュレート
    • 理想のMIMO環境から、実環境で課題となり得る外部干渉まで、様々な環境を設定可能

アプリケーション

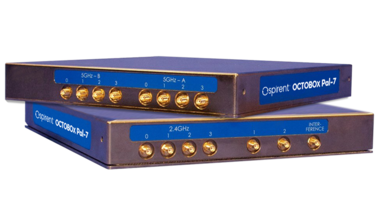

Wi-Fi 7対応モジュール: Pal-7 OPEN

Wi-Fi 7対応モジュール: Pal-7 OPEN

  • パフォーマンス試験
    • MIMO OTAスループット
    • MU-MIMOゲイン
    • 負荷試験
    • Wi-Fiローミング
    • Rx受信感度
  • ユーザエクスペリエンス試験
    • パスロス、干渉、マルチパス、高負荷などの障害対応
    • Wi-Fiローミング時のふるまい
    • DFS (動的周波数選択)

動画

OCTOBOXはWi-Fiデバイスのパフォーマンスを評価できるテストベッドです。 本ユーザトレーニングビデオでは、OCTOBOXの基本操作をご説明します。

トレーニング 1

インストルメント

トレーニング 2

テストベッドコンポーネント

トレーニング 3

トラフィックペア

トレーニング 4

アッテネータ

トレーニング 5

スニファー

トレーニング 6

オートテスト

トレーニング 7

レポート

トレーニング 8

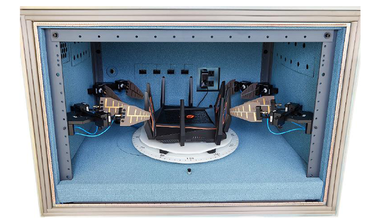

ターンテーブル

トレーニング 9

Pal-7コンフィグレーション

トレーニング 10

MLO (Multi-Link Operation)

Wi-Fi 略語集

Acronyms Acronyms
ACK Acknowledgment AFC Automated Frequency Coordination
AID Association ID AP Access Point
BA Block ACK BAR Block ACK Request
BSR Buffer Status Report BSS Basic Service Set
CI Confidence Interval CSA Channel Switch Announcement
CSMA/CA Carrier Sense Multiple Access with Collison Avoidance CTS Clear to Send
DFS Dynamic Frequency Selection DL Downlink
DPP Device Provisioning Protocol DUT Device Under test
EHT Extreme High Throughput EIRP Effective Isotropic Radiated Power
EPCS Emergency Preparedness Communication Service GI Guard Interval
HE High Efficiency HE-LTF HE Long Training Field
HE-STF HE Short Training Field IEEE The Institute of Electrical and Electronics Engineers
LAN Local Area Network LDPC Low Density Parity Check
LPI Low Power Indoor L-SIG Legacy Signal Field
MAC Medium Access Control MCS Modulation and Coding Scheme
MIMO Multiple Input and Multiple Output ML Multi Link
MLMR Multi Link Multi Radio MLO Multi Link Operation
MLPR Multi Link Probe Request MLSR Multi Link Single Radio
MRG Margin MRU Multiple Resource Unit
MU Multi-user MU-CTS MU Clear to Send
MU-RTS MU Request to Send NAV Network Allocation Vector
NSS Number of Spatial Streams OBL Out of Bounds Upper
OBO OFDMA Back-off OBSS Overlapping BSS
OBU Out of Bounds Lower OFDM Orthogonal Frequency-Division Multiplexing
OFDMA Orthogonal Frequency-Division Multiple Access OWD One Way Delay
OWE Opportunistic Wireless Encryption PER Packet Error Rate
PHY Physical Layer PMF Protected Management Frames
PPDU PHY Protocol Data Unit QAM Quadrature Amplitude Modulation
QoS Quality of Service RA Reception Agent
RNR Reduced Neighbor Report RSSI Received Signal Strength Indicator
RTS Request to Send RU Resource Unit
RvR Rate vs Range SAE Simultaneous Authentication Equals
SCS Stream Classification Service SIFS Short Interframe Space
SP Service Periods STA Station
STR Simultaneous Transmit and Receive SU Single User
TA Transmission Agent TB Trigger Based
TWT Target Wake Time TXOP Transmission Opportunity
UHR Ultra High Reliability UL Uplink
UMAC Unified Upper MAC VLP Very Low Power
WFA Wi-Fi Alliance WLAN Wireless LAN
