Q. NCS| [gen-0003] .pcapファイルから、Generate Stream Block機能でStream Blockを作成しました。イーサネットフレーム末尾のFCSフィールドを正しく付けるにはどうすれば良いですか?

A.


使用しているSTCのソフトウェアバージョンによってFCS設定が異なりますので、下記をご確認ください。

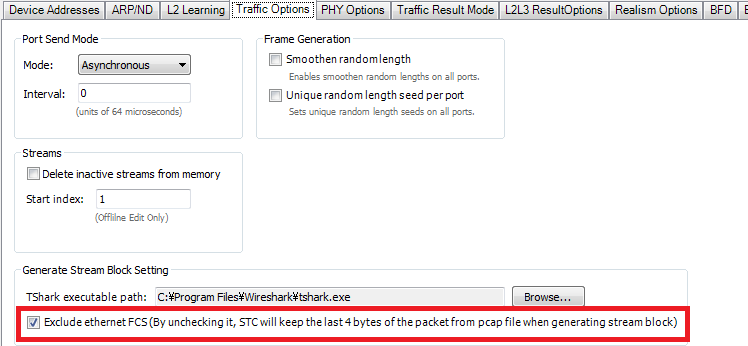

左側のテスト設定ウィンドウから[Settings]->[Traffic Options] タブを選択

◆"Exclude Ethernet FCS" の項目がある場合
FCSがあるものとして、自動で置き換えられます。

  • FCSを含むトレースファイルを読み込む場合:チェックをON
  • FCSを含まないトレースファイルを読み込む場合:チェックをOFF

◆"Exclude Ethernet FCS" の項目が無い場合フレームの末尾に新たなFCSが追加されるため、FSCを含んだCaptureファイルからFCSが削除されます。

  • 対象のStream Blockの[編集]画面を開き、Custom Headerの最後4バイト分を削除

*FSCを含まないキャプチャファイルはこの編集は必要ありません。

【参考】
パケットキャプチャ装置によって、FCSがトレースファイルに含まれる場合と含まれない場合があります。

  • 一般的なNICでCaptureする場合:FCSは含まれません。NICにおいて削除されます。
  • TestCenterのモジュールでCaptureする場合:FSCは含まれます。FCSもキャプチャされます。
キーワード:
pcapファイル, FCS, Custom header, 4バイト, Generate Stream Block
