Spirent TestCenter

トラフィック作成/送信

ID.

Q. NCS| [gen-0027]送信ポートを複数、受信ポートを1つとする設定は可能ですか?

A.


可能です。
下記の設定を行ってください。

  1. [Port Reservation]にて複数のポートを予約し、[All Devices]などを使用してデバイスを作成
  2. 左側の設定ウィンドウから、Port(例Port/1/1)->[Traffic Generator]を選択し、[Add] ->[Add Bound Stream Block(s)]を選択すると[Traffic Wizards]画面が表示される

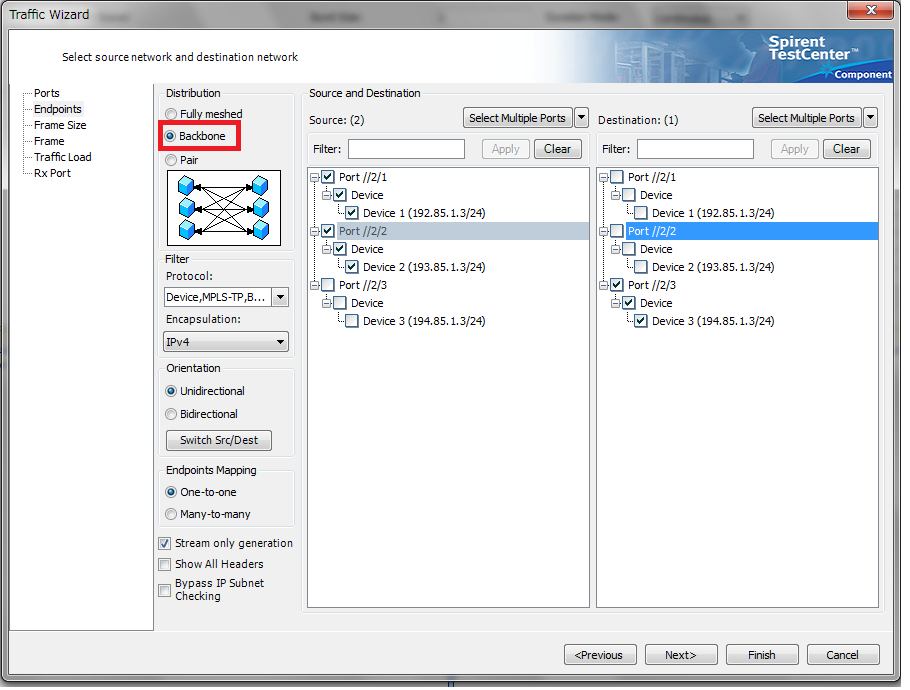

  3. [Traffic Wizards]画面->[EndPoints]画面の[Distribution]項目から[Backbone]を選択
  4. [Traffic Wizards]画面->[EndPoints]画面の[Source and Destination]項目->[Source]項目で複数のポートを選択、[Destination]項目で1つのポートを選択というような選択
  5. 結果、各ポートのStream blockを確認すると、そのポートが[Source]項目に、3. の[Destination]項目で設定したポートが宛先ポートとして設定されているのが確認できる
キーワード:
複数ポートの送信
