D&V Electronics Ltd. (ディーアンドヴィーエレクトロニクス/カナダ)
RL負荷装置

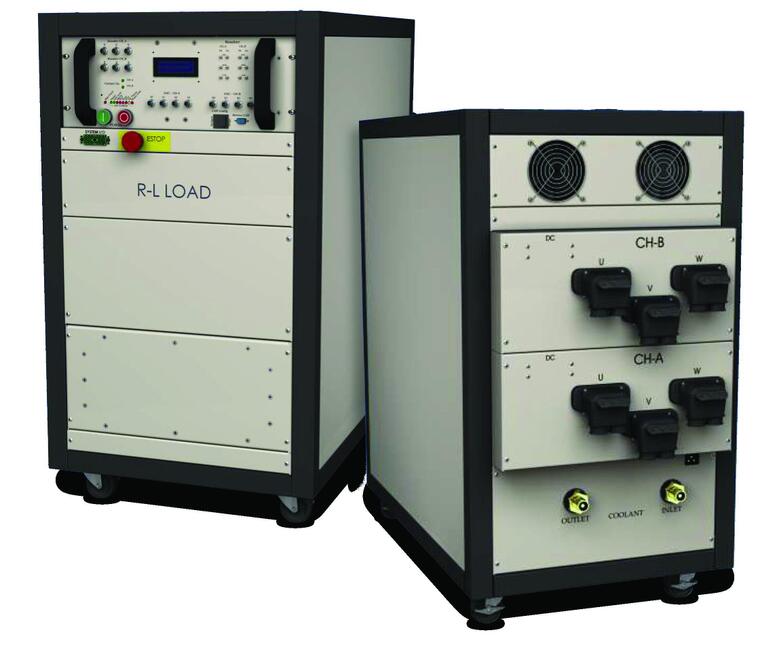

インバータ試験用 RL負荷装置
回転・温度センサ模擬を搭載した負荷装置です。
単純なリアクトル負荷やRL負荷装置に比べ、より実モータに近い試験をモータモデルの取込みも無しで実現します。
実モータを用いない為、より安全に試験ができ、特にインバータの全機能を必要としない簡易試験や、EMI試験においては、経済的なソリューションとしてご検討頂けます。
株式会社東陽テクニカ eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp
特長
- 回転センサ (レゾルバ/エンコーダ)や温度センサ(ステータ温度)模擬機能
CAN経由で情報を入力する事でセンサ信号を模擬 - インバータの全機能を必要としない簡易試験を、より安全且つ経済的に実現
- 1chあたり最大20kWの入力を2ch搭載 (ユニット並列で最大80kWまで拡張可能）
- 電流及び装置内温度モニタ機能 (モニタ値の出力可能)
- 12Vバッテリーや、KL15、KL30の模擬を想定した電圧出力ポートの追加可能 (オプション)
- モータエミュレータへの拡張にも対応
D&V社では、誘起電圧の模擬も可能なモータエミュレータ(EME)をラインナップしております。
本装置はEMEと同様のコントローラを用いる為、EME導入時も使い慣れたインターフェイスでご利用頂けます。 - EMI試験では、モーターエミュレータのようなアクティブ負荷に含まれるスイッチング素子を排除できるため、ノイズの影響を抑えることが可能
- 水冷式を用いたコンパクト設計
仕様
| 基本仕様 | |
|---|---|
| ch数 | 2 |
| 負荷容量 | 20kW/ch |
| インダクタンス* | 105uH |
| レジスタンス* | 55mΩ |
| 相電流 | ～350A/相 |
| 電圧出力 (オプション) | 8～30VDC |
| 保護機能 | 過電圧・冷却不良・非常停止・CAN信号喪失 |
| 回転センサ模擬 | |
| レゾルバ | 極数：2～24 オフセット (rad)：-2π～2π 励磁信号：3kHz～20kHz |
| エンコーダ | ~80パルス/回転 |
| 設備要求等 | |
| 入力 | 単相100V |
| 冷却 | 液冷 9.5L/min (chあたり) |
| サイズ (W x D x H) | 585mm x 995mm x 1020mm |
*インダクタンス値/レジスタンス値変更ご希望の場合は別途ご相談ください
