PI-1000 油中粒子計測器

PI-1000 油中粒子計測器

油中粒子計測器「PI-1000」は、 潤滑油中に含まれる5~150μmの摩耗粉を、10~20、25~35など7つの測定範囲で任意に設定でき、装置異常となる前の通常段階から状態を監視します。

実績のあるレーザー光遮蔽法、独自の脱泡装置、オイルポンプ内蔵により、安定した長時間の無人計測が可能です。

特長

  • 実績のあるレーザー光遮蔽法、独自の脱泡装置、オイルポンプ内蔵により、安定した長時間の無人計測が可能
  • EMC対策品であるPLCを用いることで、耐ノイズ性と計測精度を向上
  • 故障予知や状態監視に応用できる計測システム
  • 装置内に小型ポンプを搭載し、給油・排油を自動で実施
  • 排油したオイルを計測対象機器へ戻すことも可能(オイルのリユースが可能)

油中粒子計測器の概要と有用性

しゅう動部品を含む産業機械では、異常状態の前兆として油中に特徴的な摩耗粉が放出されます。この摩耗粉を捉えることで「メンテナンスタイミングの最適化」と「しゅう動部品の寿命を延ばす」ことが可能となり、部品交換やオイル交換タイミングの最適化によってトータルコストの削減となります。

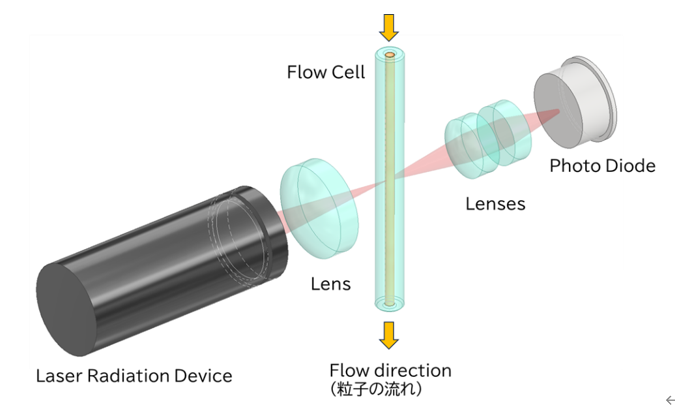

粒子計測方法概要

粒子計測方法概要イメージ

粒子計測方法概要イメージ

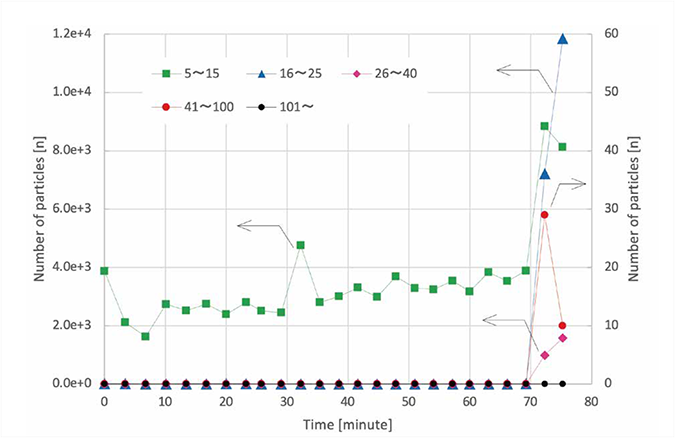

焼付き時の各サイズの粒子放出挙動(事例)

電子顕微鏡での油中粒子画像例

電子顕微鏡での油中粒子画像例イメージ

装置構成と運用図

①実績のあるレーザー光遮蔽法、②独自の脱泡装置、③オイルポンプ内蔵により安定した長時間の無人計測を可能にします。

  • 耐振動や石英セルの汚れに強い検出方法を採用
  • コンパクトで効率の良い脱泡構造を用いることで、泡の影響を排除した計測が可能

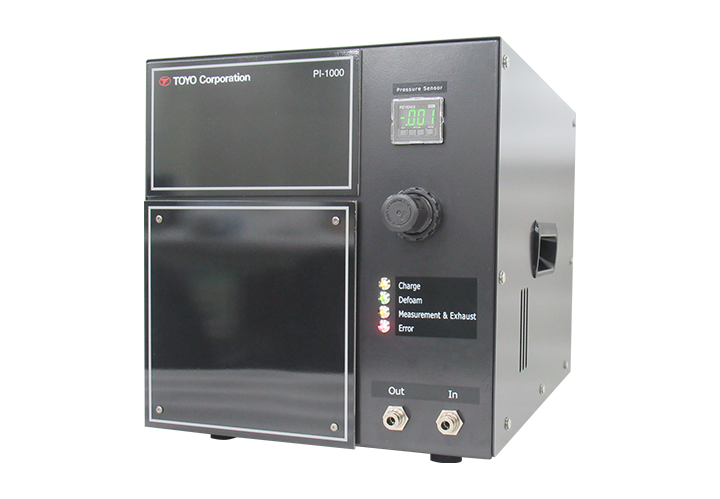

PI-1000

本体前面

PI-1000

全体像

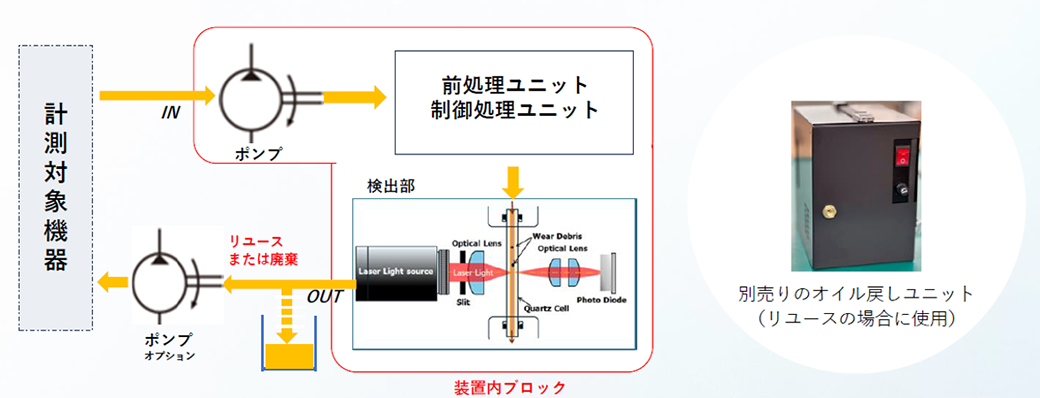

オイル計測 概要図 (流路) 図

図

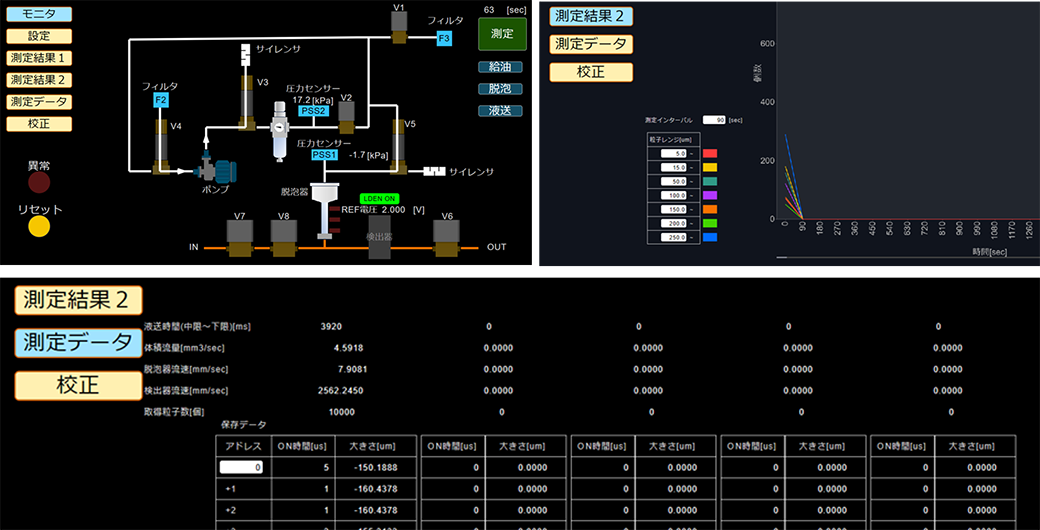

計測モニターソフトウェア

直感的に操作可能なソフトウェア

本体とLANまたはネットワーク(別途用意)を介して操作できるソフトで、取得データや回路内の動きが一目で確認できます。着目したい粒子群を任意に選び、その放出挙動変化を追うことができます。

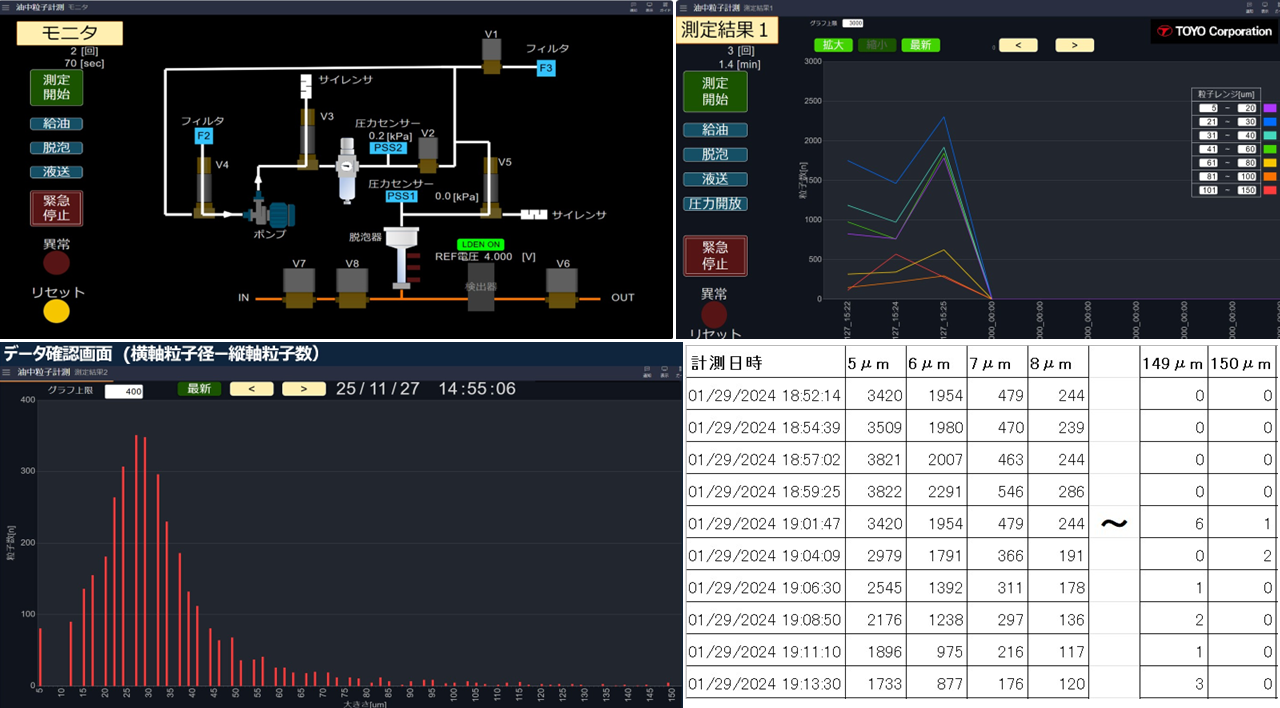

画面

製品仕様

計測方法 光遮蔽法
検出器発光部 半導体レーザー
最大出力:1mW
波長:655nm
検出器受光部 PD(フォトダイオード)
検出粒子径範囲 5~150μm
1回の計測液量 約20ml
計測可能粘度 ~2,400cSt
電源電圧 AC100 V50/60Hz ±5%(他電圧に関してはお問い合わせください)

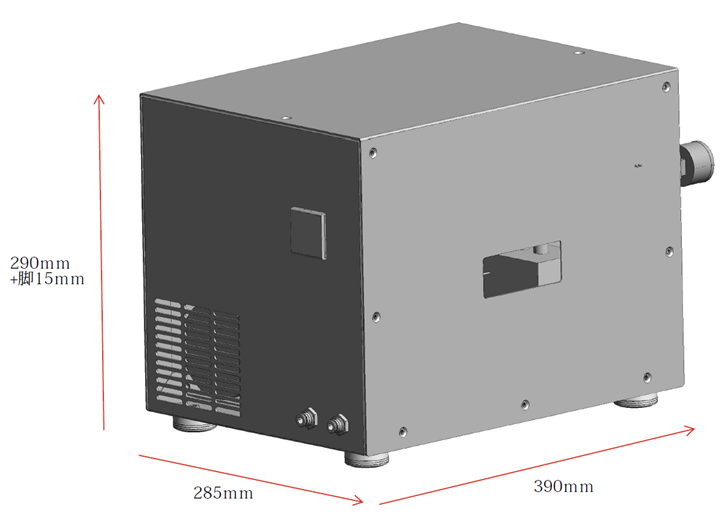

外形寸法図(mm) 290(+脚15)×285×390
重量 約22kg

※オプションにてオイル戻しユニット、内部洗浄用オイルも用意しております。担当営業までお問合せください。
