PA-250 パッチアナライザー

PA-250 パッチアナライザー

パッチアナライザー「PA-250」は、使用中の潤滑油、作動油を、ろ過ユニット吸引ポンプ等を活用して、メンブランフィルターでろ過(メンブランパッチ化)し、当装置に装着するだけで反射光のRGB値と透過光による酸化生成物の量を計測でき、オイルの劣化状態を正確に知ることができます。

特長

  • 反射光と透過光を併用する方式で、正確にオイル劣化を判断
  • 対象オイルをメンブランフィルターでろ過し、簡単測定
  • USB接続でPCへデータ転送可能
  • USB充電方式によるコードレス運用「ハンドリング運用可能」

簡単操作

使用中の潤滑油を、ろ過ユニット吸引ポンプ等を活用して、メンブランフィルタでろ過(メンブランパッチ化)し、パッチアナライザーに装着するだけでRGB値を計測できます。

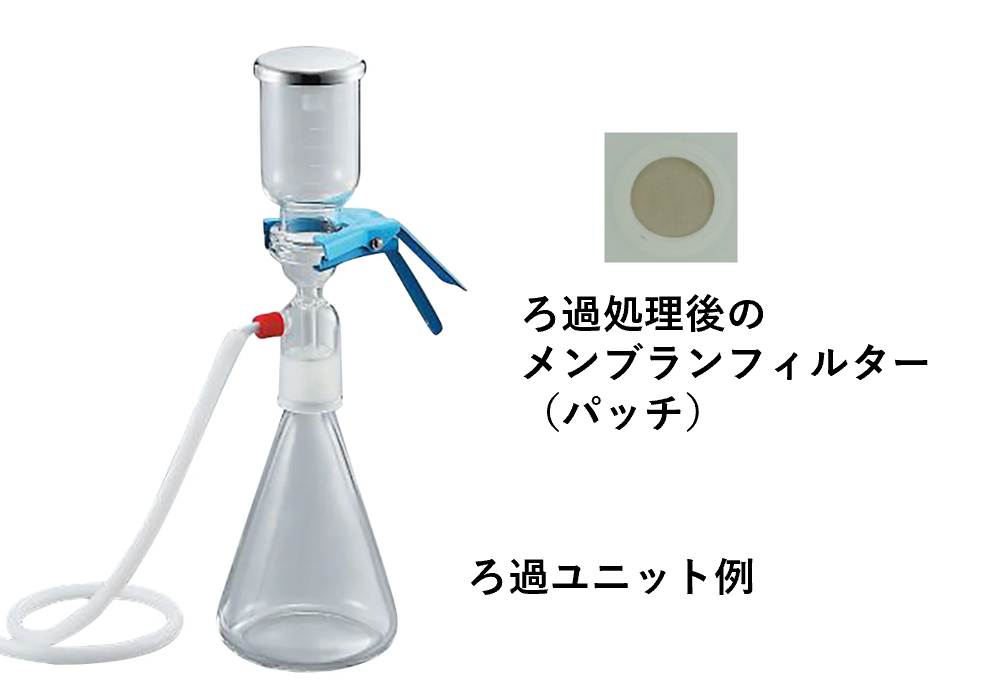

ろ過ユニット例

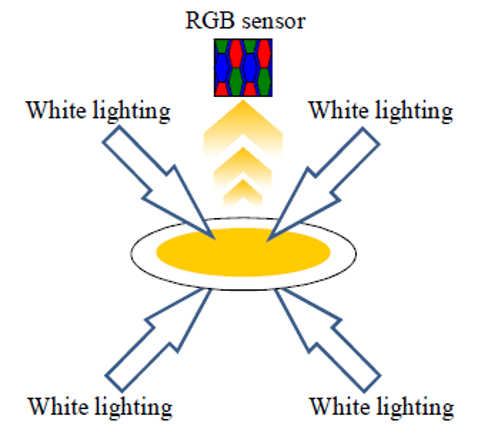

計測原理

本体に装着したメンブランパッチの表面と裏面に白色光を投射し、その反射光と透過光からRGB値を測定し、最大色差と√ΔERGBを算出します。
(反射光からは表面で捕捉された汚染物のRGB値、透過光からは表面および内部で捕捉された汚染物のRGB値を測定します)
最大色差は潤滑油の劣化要因(酸化や汚染など)の分類に活用できます。√ΔERGBは潤滑油の劣化度の判定に用いられます。

図

活用用途

  • 軸受&同オイルの管理メンテナンスに
  • タービンオイルの管理メンテナンスに
  • 潤滑油の管理に
  • オイル酸化生成物の研究用途として

製品仕様

デジタル色センサー(日本製)

感度波長範囲 Red (590~720nm)、Green (480~600nm)、Blue (400~540nm)
最大波長感度 Red (λ=615nm)、Green (λ=540nm)、Blue (λ=465nm)

白色光素子(日本製)

準方向電圧(VF) 3.3V (標準) (@350mA) 全光束100lm (標準) (@35mA)
内部メモリー 容量 2GB
内部充電電池 ニッケル水素電池 (Ni-Mh 2.4V 700mA)
製品重量 140g
