ハイドロホン・トランスデューサ(Teledyne RESON社製)

周波数1Hz ~ 800kHz までの範囲で使用できるTeledyne RESON社製ハイドロホンをご提供しています。 Teledyne RESON社は、水中音響分野において40年以上高い信頼性を誇るデンマークのメーカーです。 周波数帯域、受信感度、送波、受波の各用途に応じて、13 種類のモデルをご用意しています。 最適な水中音響計測システムを構成するために必要なプリアンプ、フィルタ、チャージアンプ、AC アンプも取り扱いがございますので、お客様のアプリケーションに対応したシステムを構成することが可能です。 すべてのハイドロホンは、国際標準に準拠し校正されています。

特長

  • 広い周波数帯域に対応
  • 全モデルには校正データ添付
  • モデル毎に均一な指向性
  • リファレンス音源として使用
  • 特殊ケーブル長ユニットも用意
  • すべてのモデルが個別に校正済

仕様または構成

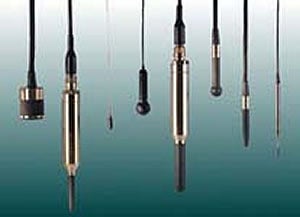

ハイドロホン

トランスデューサはこちら

モデル      周波数 受信感度
(dB rel.
1Vrms/µPa)*
プリアンプ内蔵 耐圧[m] 外径 長さ

TC4013
1Hz~180kHz -211dB No 700m 10mm 63mm

TC4014
15Hz~480kHz -180dB Yes 900m 38mm 273mm

TC4032
5Hz~120kHz -164dB Yes 600m 38mm 285mm

TC4033
1Hz~160kHz -203dB No 900m 25mm 138mm

TC4034
1Hz~470kHz -218dB No 900m 16mm 138mm

TC4035
10kHz~800kHz -214dB Yes 300m 10mm 170mm

TC4037
1Hz~100kHz -193dB No  2000m 36mm 75mm

TC4038
50kHz~800kHz -228dB No 20m 4mm 58mm

TC4040
1Hz~120kHz -206dB No 400m 21mm 116mm

TC4042
5Hz~85kHz -167dB Yes 1000m 36mm 80mm

トランスデューサー

ハイドロホンはこちら

モデル 周波数 指向性

TC1026
34kHz~38kHz ビームパターン: Omni-directional
ビーム角: +/-35°

TC1037
6kHz~15kHz ビームパターン:Conical
ビーム角: 80°

TC2003
190kHz~210kHz ビームパターン:Conical
ビーム角: 3° +/- 0.2°

TC2024
190kHz~210kHz ビームパターン:Conical
ビーム角: 9.5° +/- 1°

TC2111
197kHz~203kHz ビームパターン:Conical
ビーム角: 18° +/- 3°

TC2122
31kHz~35kHz
195kHz~205kHz
ビームパターン:Conical
ビーム角: 33kHz: 22° +/- 2°
ビーム角: 200kHz: 9.5° +/- 1°

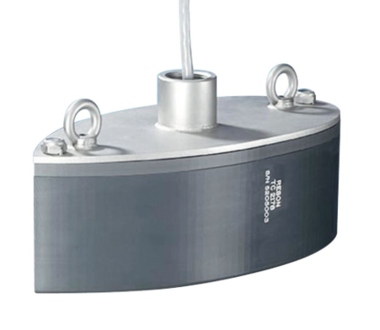

TC2178
31kHz~35kHz
195kHz~205kHz
ビームパターン:Conical
ビーム角: 33kHz: 22° +/- 2°
ビーム角: 200kHz: 9.5° +/- 1°

TC3021
2MHz ビームパターン:Conical
ビーム角: 2.2° approx.

TC3027
1MHz ビームパターン:Conical
ビーム角: 5.8° approx.

ラインアップ

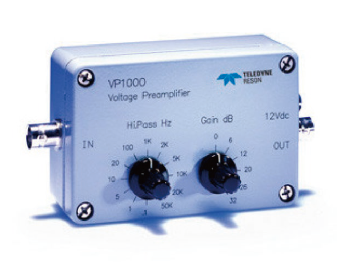

VP1000 電圧アンプ

VP1000 電圧アンプ
● ハイパスフィルタ :0.1Hz ~ 50kHz
● 出力ゲイン :0 ~ 32dB
● 1MHz 帯域幅

VP2000 バンドパスフィルタ付き電圧アンプ

VP2000 バンドパスフィルタ付き電圧アンプ
● ハイパスフィルタ :1Hz ~ 250kHz
● ローパスフィルタ :1kHz ~ 1MHz
● 出力ゲイン :0 ~ 50dB(6 段階)
● 1MHz 帯域幅

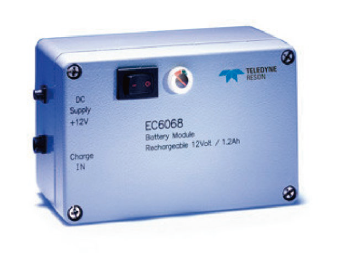

EC6068 バッテリーモジュール

EC6068 バッテリーモジュール
● バッテリー電圧 :12V
● バッテリー容量 :1.2Ah
● 充電時間 :10h
● 最大12 時間使用可能(TC4032)
● 最大15 時間使用可能(TC4035)

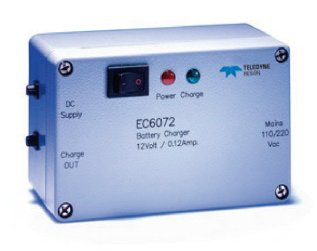

EC6072

EC6072
● 2 個のEC6068 を同時充電可能
● 出力:DC15V

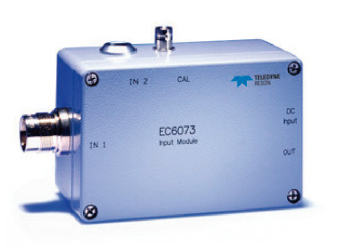

EC6073 入力モジュール

EC6073 入力モジュール
● 入力コネクタ :7 ピン- メスJUPITER、
    4 ピンLEMO、DC 電源
● 出力コネクタ :BNC

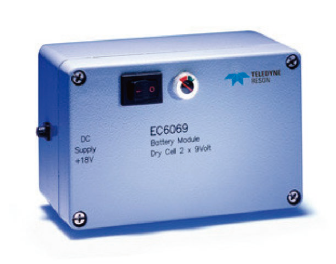

EC6069 バッテリーモジュール

EC6069 バッテリーモジュール
● バッテリー電圧 :18V(2x9V)
● 最大10 時間使用可能(TC4032)
● 最大16 時間使用可能(TC4035)

アプリケーション

  • 一般水中音響計測
  • 標準水中音響計測(送波、受波)
  • 水中生物の音響モニタリング
  • 低ノイズ音響計測
