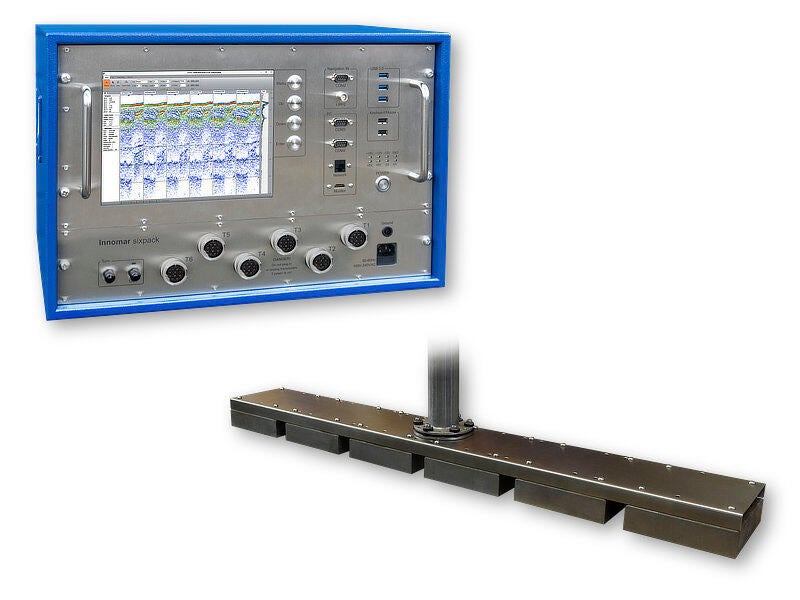

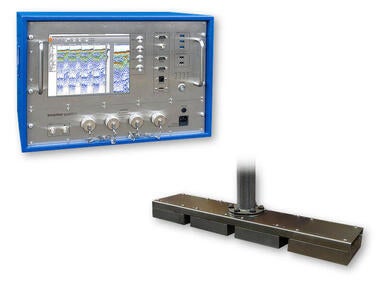

高分解能パラメトリック地層探査システム マルチトランスデューサSBP quattro/sixpack
ドイツInnomar社SBPシステム「quattro/sixpack」モデルは、4つ～最大6つのトランスデューサにより構成されるパラメトリックナロービームサブボトムプロファイラ（SBP）です。極浅海域の海底データを高解像度で取得し、3次元的に可視化します。より深い海域では、トランスデューサをアレイ化することでより良いレンジやぺネトレーションを得られます。トランスデューサは様々なレイアウトができ、高密度のデータを得るための連続モード（クワッドビームモード、ヘキサビームモード）や、同時に出力するモード（シングルビームモード）が選択可能です。レンジの拡大にも対応します。また、高データ密度と高出力の両方を実現する複合モードもあります。
特長
- 4つ（quattro）～6つ（sixpack）のトランスデューサを同時運用
- 取得データの3 次元可視化
- 複数のトランスデューサを用途に合わせて様々な配置で運用
- 高密度のデータ取得のための連続モード運用
- ビーム幅（- 3dB）：約±2. 5°（シングル）、約±1. 5°（2x2 マトリクス）
- ピングレート：最大60ping/ 秒
仕様または構成
| モデル |
quattro |
sixpack |
|---|---|---|
|
|
|
|
| 一次送信周波数（PHF） | 約100kHz（85-115kHz帯） | |
| 音圧レベル | ＞235dB//μ PA re 1m（シングル）、 ＞245dB//μ PA re 1m（2x2 マトリクス） |
＞235dB//μ PA re 1m（シングル）、 ＞248dB//μ PA re 1m（2x3 マトリクス） |
| 二次周波数（SLF） | 4, 5, 6, 8, 10, 12, 15 kHz（中心周波数。ユーザにて選択可能） | |
| パルス幅 | 0.07-1.0 ms（ユーザにて選択可能） | |
| SLF パルスタイプ | Ricker、CW | |
| SLF 帯域幅 | 2-22 kHz | |
| ビーム幅（-3dB） | 約± 2.5°（シングル）、 約±1. 5°（2x2 マトリクス） | |
| Heave/Roll/Pitch 補正 | Heave/Roll/Pitch（Roll とPitch は後処理時のみ適用） | |
| 水深幅 | 0.5-100m（シングル） 1-1000m（2x2マトリクス） |
0.5-100m（シングル） 2-1500m（2x3マトリクス） |
| ペネトレーション （海底の堆積物の種類やノイズによります） |
最大20m（シングル） 最大50m（2x2マトリクス） |
最大20m（シングル） 最大70m（2x3マトリクス） |
| サンプル分解能/ レンジ分解能 | 1cm以下／最大5cm（パルス幅に依存） | |
| データ取得 | フルウェーブデータ（24bit ＠ 96kHz） | |
| ピングレート | 最大60ping/ 秒 | |
| 所要電源 | 100-240V | |
| 消費電力 | 300W 以下 | 350W 以下 |
| トップサイドユニット | ||
| 寸法（W × D × H） | 52cm × 40cm × 34cm | 52cm × 40cm × 34cm |
| ハウジング | 19inch/7U | 19inch/7U |
| 重量 | 約32kg | 約34kg |
| トランスデューサ（1 つあたり） | ||
| 寸法（W × D × H） | 21cm × 21cm × 6cm | 21cm × 21cm × 6cm |
| 重量 | 約8kg（30m ケーブル込み） | 約8kg（30m ケーブル込み） |
