Applied Acoustic Engineering Ltd.

小型スパーカ・ブーマシステム

小型スパーカ・ブーマシステム

特長 仕様 サンプルデータ

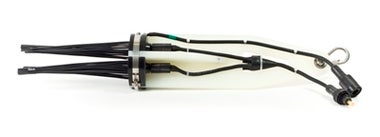

  • 小型スパーカ・ブーマシステム Squid501 Squid501
  • 小型スパーカ・ブーマシステム Squid2000 Squid2000
  • 小型スパーカ・ブーマシステム デルタスパーカ デルタスパーカ

CSP-S シリーズはコンパクトな、スパーカ用強力エネルギーソースです。AAE社デルタシリーズスパーカアレイとともに使用することにより、速いチャージングレートで高い音圧レベルのスパーカ地層探査音を発生します。

特長

  • 最大12000 ジュールの大エネルギー発振
  • 高信頼性の半導体スイッチング素子を採用
  • 全てのセッティングは外部からコントロールが可能
  • 深い探査深度が必要な500J から12000J までの地層探査震源に最適
  • 4000J（CSP-S4000）及び6000J（CSP-S6000）用モデルを用意
  • ブーマー用300J 出力設定も可能（CSP-S4000 及びCSP-S6000 のみ）
  • 頑丈な輸送用ケースに収納
  • 特殊設計の高圧回路、各種インターロック機構、その他の安全回路を装備

仕様

 入力電源  AC200 ～ 240V、45 ～ 65Hz、5KVA 単相
 出力電圧  2.5 － 3.9KV
 出力設定  CSP-S4000：
     350;750;1500;2000;2500;3000;3500;4000J
 CSP-S6000：
     350;1400;1700;2100;2400;3500;3900;
     5600;6000J
 CSP-S1200：
     750;1500;2250;3000;4500;6000;7500; 9000;
     105000;12000J
 チャジングレート              2500J/ 秒
 コンデンサ容量  825 μ F/1536 μ F、寿命100 万ショット
 音圧レベル  244dB/μ Pa re 1m
 ビーム幅  ±1. 5°（2～7k Hz ）

サンプルデータ

小型スパーカ・ブーマシステムサンプルデータ

水深3m　床岩の漂礫土の砂

水深3m　床岩の漂礫土の砂

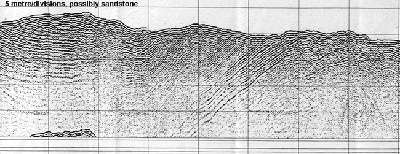

水深5m　砂岩

水深5m　砂岩

水深5m　砂岩上の砂礫

水深5m　砂岩上の砂礫
