Applied Acoustic Engineering Ltd.
AAE社「音響ビーコン」
Applied Acoustics社の水中音響測位用ビーコンは汎用性とコストパフォーマンスに優れ、世界中で使用されている業界標準の追跡システムとの互換性があります。さらに各ビーコンは送信器・受信器・ピンガーとして動作させることができます。 全ての中周波測位ビーコンにはシグマⅡスペクトラム拡散プロトコルが搭載され、電力、バッテリー寿命など様々な機能をバランスの良い仕様で、多くのラインナップをお届けします。
音響切離装置はUSBLシステムのような測位システムで、あらかじめ設置した海中機器の回収が可能な装置です。各種情報（姿勢情報やバッテリー情報）を送り返すこともできるにもかかわらず、低電力消費、長寿命設計です。 水中機器の回収時には水上の送信機から水中を通して音響信号を送り、機器の位置を特定してアンカー離脱のコマンドを送ります。アンカーが海底に残り、離脱した水中機器と音響切り離し装置が水面に浮上し回収可能になります。
特長
AAE社製 音響ポジショニングビーコン「Positioning beacons」
- シグマⅡ双方向スペクトラム拡散技術を採用
- ユーザーにて任意の出力値と受信ゲイン値を設定可能
- LTE-A互換技術（Multi-Fire※免許不要の周波数帯/出力の電波を使って通信するシステム）での通信
- MiQデータ・テレメトリー機能
- 簡単な構成で迅速な立ち上がり
- 急速充電器により、通常8時間で充電完了
- 水深4,000mまで対応（標準装備）
AAE社製 音響切離ビーコン「Acoustic release beacons」
- ポジティブ・ドライブオフ・メカニズム採用
- Applied Acoustics社3510PAMおよびNexus 2システムでの操作
- 信頼性の高いFSK音響コマンドプロトコル
- フィールドで調整可能な内部周波数とリリース設定
- Applied Acoustics社のシステム（EasyTrak PyxisやNexus 2等）との組合せで、標準的な水中音響測位ビーコンとしても動作します
- 専用フレームにて、15tの荷重にも対応可能（529P型のアップグレードオプション）
仕様または構成
AAE社製 音響ポジショニングビーコン「Positioning beacons」
midiビーコン1130シリーズ
1130シリーズmidiビーコンは、Applied Acoustics社のNexus2及びPyxis水中音響測位システムで使用します。また、同社の全てのEasyTrakシステム及び他社製システムとの互換性があります。
| 物理的仕様 midiビーコン1130シリーズ | ||
|---|---|---|
| 1139モデル | 1133Hモデル | |
| ビームパターン | ±90° | ±30° |
| 音圧レベル | 191dB | 203dB |
| 耐圧 | 4,000m | 4,000m |
| 直径 | 100mm | 100mm |
| 長さ | 540mm | 540mm |
| 重量（空中/水中） | 6.90kg/3.00kg | 6.90kg/3.00kg |
| 電気的仕様/その他仕様 | |
|---|---|
| バッテリータイプ | 充電式ニッケル水素電池 |
| Listening Life | 90日 |
| 動作寿命 （Applied Acoustics社のシグマⅡ） | 1139：1.0ppsで50時間 1133H：0.5ppsで24時間 ※パルスレートと動作モードに依存します。※最大動作電力時の仕様、位置のみ。 ※低出力/繰返し周波数が低下することで動作寿命は延びます。 |
| 送信周波数 | 21～31kKz |
| 受信周波数 | 17～31kHz |
| Turn Around Time/ 送信パルス幅 | プロトコルに応じて自動的に選択されます |
| 送信器出力値/ 受信器ゲイン値 | ユーザーにて設定可能 |
| リフレッシュレート | 1Hz |
| USBLシステムとの互換性 | |
|---|---|
| Applied Acoustics社 | ・Nexus 2、Pyxis （シグマⅡ拡散スペクトラムシステム）・Nexus Lite （シグマⅠUSBL）・Easytrack Alph （Tone System） |
| iXblue社 | GAPS USBL |
| Kongsberg社 | HPR/HiPAP |
AAE社製 音響切離ビーコン「Acoustic release beacons」
切離し装置500シリーズ
海洋調査用機器、測量機器、作業機器を海底係留物から切り離したり、確実に回収することができます。Applied Acoustics社のポジティブ・ドライブオフ・メカニズムを採用し、生物付着の多い環境でも信頼性の高い切離しを保証します。 バッテリーパック3つ搭載され、リリースモーター、受信部分、送信部分に別々に電源を供給するため、バッテリーの寿命が延び、フィールドサービスも容易になります。
| 物理的仕様（ハウジング：硬化アルマイト処理済アルミニウム） | |
|---|---|
| ビームパターン | ±90° |
| 音圧レベル | 187dB |
| 許容荷重 | 250kg |
| 切離し機器荷重 | 250kg |
| 耐圧 | Ⅿm |
| 直径 | 100mm |
| 長さ | 810mm |
| 重量（空中/水中） | 11.0kg/6.0kg |
| 電気的仕様/その他仕様 | |
|---|---|
| バッテリータイプ | アルカリ |
| Listening Life | 4か月（周辺温度2℃の場合） |
| リリース回数 | 70回 |
| 2Wayコミュニケーション | |
|---|---|
| 周波数 | 17～32kHz（中波） |
| 遠隔で確認可能な項目 | Arm認識、切離し認識、バッテリー |
| 各種コマンド | Arm、機器切離し、バッテリー状況、ID Command、傾き |
| 互換性と構成 | |
|---|---|
| 出荷時設定済み機器 | Applied Acoustics社 3510 PAM、Easytrak Lite、Nexus |
| ナビゲーション | Easytrak Nexus、Easytrak Lite、V-Nav Positioning System、Kongsberg HPR4/HPR3、ORE Edgetech、Sonardyne |
ラインアップ
ポジショニングビーコンラインナップ
| カテゴリー | モデル名 | 用途 | ||
|---|---|---|---|---|
| 1300Aシリーズ Microビーコン |
1329A | 1300AシリーズのMicroビーコンは、300シリーズを進化させたもので、汎用性を追加するように設計されています。 浅瀬環境での使用や限られたスペースでの操作に最適です。 | ||
| 1329D | ||||
| 1100シリーズ Miniビーコン |
1119 | 1100シリーズのMiniビーコンには、Sigma2音響プロトコルが組み込まれており、正確な距離分解能と位置安定性が得られます。Sigma2音響プロトコルはEasytrak PyxisおよびNexus2で使用可能です。1100シリーズは、すべてのEasytrak システムおよび他のUSBLメーカーとの互換性も保持しています。PyxisまたはNexus2と組み合わせると、1100 シリーズは Multi-Fire機能により、10個のビーコンのアレイから3秒以内に位置の更新が行われます。 | ||
| 1113H | ||||
| 1130シリーズ Midiビーコン |
1139 | 1130シリーズのMidiビーコンは、Sigma2音響プロトコルを利用して、Nexus2およびPyxis ポジショニングシステムで使用するように設計されています。 すべての Easytrakシステムおよび他のメーカーのシステムとの互換性も保持しています。 |
||
| 1133H | ||||
| 1150シリーズ Seabedビーコン |
1159 | 1150シリーズのSeabedビーコンには、長期間の基準点、USBLキャリブレーションビーコン、ダイナミックポジショニング基準マーカーとして最適な長寿命のバッテリーオプションがあります。 | ||
| 1153H | ||||
| 1160シリーズ Fatboyビーコン |
1162 | 1160シリーズのFatboyビーコンは、深海での運用、ノイズが大きく音響的に困難な環境、および長距離での運用を必要とする用途に最適です。Fatboyトランスポンダには、Sigma2音響プロトコルが組み込まれており、PyxisおよびNexus USBLシステムで非常に安定し、信頼性が高く、業界の他の標準USBLシステムのほぼすべてとの互換性を維持しています。 | ||
| アクティベーショントランスポンダ | 1439 | 測位トランスポンダーとトリガーデバイスを組み合わせたトランスポンダです。ターゲットからの安全な距離を確認し、指定された音響信号を受信して反応するという2つの機能があります。 油圧バルブの作動やリフトバッグを膨張させる時など、多くのアプリケーションでリモートトリガーとして使用されています。 |
||
| カテゴリー | 1300Aシリーズ Microビーコン |
1100シリーズ Miniビーコン |
1130シリーズ Midiビーコン |
1150シリーズ Seabedビーコン |
1160シリーズ Fatboyビーコン |
アクティベーション トランスポンダ |
|||
|---|---|---|---|---|---|---|---|---|---|
| モデル名 | 1329A（1329D） | 1119 | 1113H | 1139 | 1133H | 1159 | 1153H | 1162 | 1439 |
| 写真 |  |
 |
 |
 |
 |
 |
 |
||
| ビームパターン | ±90° | ±90° | ±30° | ±90° | ±30° | ±90° | ±30° | ±15° | ±90° |
|
SPL(送信レベル) |
183dB | 188dB | 196dB | 191dB | 203dB | 191dB | 200dB | 206dB | 184dB |
| 耐圧深度 | 600m | 1500m | 2000m | 4000m | 4000m | 4000m | 600m | ||
| 直径 | 52mm | 74mm | 100mm | 125mm | 130mm | 51mm | |||
| 長さ | 298mm | 395mm | 410mm | 540mm | 1095mm | 652mm | 328mm | ||
| 空中重量 | 1.2kg | 2.90kg | 3.10kg | 6.90kg | 22.80kg | 14.80kg | 850g | ||
| 水中重量 | 0.55kg | 1.40kg | 1.50kg | 3.00kg | 11.00kg | 6.60kg | 340g | ||
|
バッテリータイプ |
リチャージャブルNiMH | ||||||||
| 受信可能日数 | 45日 | 60日 | 90日 | 120日 | 90日 | 180日 | |||
| 連続操作可能時間（1pps） | 48-56時間 | 55時間 | 35時間 | 50時間 | 24時間 | 400時間 | 100時間 | 24時間 | N/A |
|
送信周波数レンジ |
21.5 - 30.5kHz | 21 - 31kHz | 26 - 30kHz | ||||||
|
受信周波数レンジ |
16.0 - 26.5kHz | 17 - 31kHz | 18 – 26kHz | ||||||
| 送信パルス幅 | チャンネル毎 | 自動選択 | N/A | ||||||
| 更新レート | チャンネル毎 | １Hz以上 | N/A | ||||||
| 外部電源 | 24 Volts | 22-35VDC | 12VDC | ||||||
| 互換性 | Easytrakシリーズ,iXBlue GAPS,Kongsberg HiPAP | 3510 PAM Portable 3190 dunker, Easytrak Pyxis, Easytrak Nexus 2 |
|||||||
リリースビーコンラインナップ
| カテゴリー | モデル名 | 用途 |
|---|---|---|
| 500シリーズ リリースビーコン |
529P | 500 シリーズ リリースビーコンは、科学、調査用として、または海底係留索に固定された海洋計測用機材を回収したりするために利用されています。ポジティブなドライブオフメカニズムにより、生物付着の多い環境でも信頼性の高い機械的リリースが保証されています。 |
| 1500シリーズ MFリリースビーコン |
1519 | 1500シリーズ MFリリースビーコンは、長期間の海中・海底環境観測および気象観測用に最適です。 3510PAM、Easytrak Nexus、または Easytrak Pyxis のいずれかでリリースします。 ビーコンには、「アップリンク」の信頼性を高めるためにスプレッドスペクトラム技術が組み込まれています。リリースメカニズムは、生物付着に対して影響を受けにくくなっています。 |
| 1559 | ||
| 1600シリーズ LFリリースビーコン |
1669 | 1600シリーズ LFリリースビーコンは、科学、調査用として、または海底係留索に固定された海洋計測用機材を回収したりするために利用されています。 ポジティブなドライブオフメカニズムにより、生物付着の多い環境でも信頼性の高い機械的リリースが保証されています。 |
| 1679 | ||
| 15トン リリースフレーム |
15t Release Frame | 15t リリースフレームは、水中の荷物をクレーンからワイヤレスで分離する新しい手法です。 ダイバーや切断装置を備えた ROV ではなく音響を使用することで、この方法はリスクを軽減し、時間の節約が可能です。風力発電所サイトでの沿岸建設作業、その他の海底構造物の積み降ろし作業、または海底インフラのマーキング方法としても適しています。 |
| カテゴリー | 500シリーズ リリースビーコン | 1500シリーズ MFリリースビーコン | 1600シリーズ LFリリースビーコン | 15トン リリースフレーム | ||
|---|---|---|---|---|---|---|
| モデル名 | 529P | 1519 | 1559 | 1669 | 1679 | 15t Release Frame |
| 写真 |  |
 |
 |
 |
||
| ビームパターン | ±90° | ±90° | ±90° | ±90° | ||
| SPL（送信レベル） | 187dB | 184dB | 187dB | 191dB | 187dB | |
| SWL(安全作業負荷）安全率4 | 250kg | 125kg | 250kg | 125Kg | 1000Kg | 15トン |
| 切離負荷 | 250kg | 125kg | 250kg | 125Kg | 1000Kg | 15トン |
| 耐圧深度 | 1000m | 400m | 1000m | 400m | 3000m | 1000m |
| 直径 | 100mm | 102mm | 125mm | 125mm | 181mm | 1200cm |
| 長さ | 810mm | 550mm | 1048mm | 730mm | 1128mm | 1120cm |
| 空中重量 | 11kg | 4.6kg | 19.6kg | 7Kg | 27Kg | 28kg |
| 水中重量 | 6.0kg | 2.1kg | 8.7kg | 3.2Kg | 12.5Kg | 18kg |
| バッテリータイプ | アルカリ | アルカリ | アルカリ | アルカリ | ||
| 受信可能日数 | 4カ月 | 12カ月 | 60カ月 | 5年 | 4カ月 | |
| リリース回数 | 70 | 70 | 50 | 70 | ||
| 送受信周波数レンジ | 17 - 32kHz | 17 - 32kHz | 10 - 17kHz | 17 - 32kHz | ||
| コマンド/制御 | 3510 PAM : 16 Easytrak Nexus : 16 |
3510 PAM : 1023 Easytrak Nexus : 1023 |
3510 PAM C/W with 3191 LF Dunking Tx |
3510 PAM : 16 Easytrak Nexus : 16 |
||

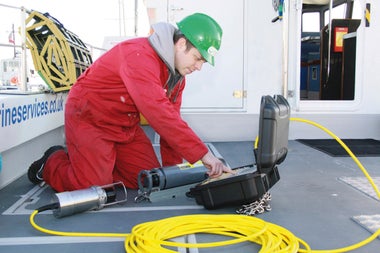

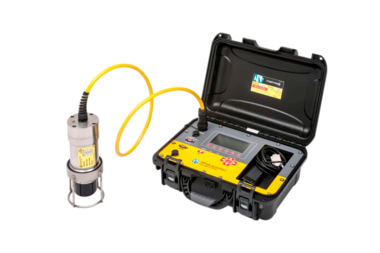

3510 PAMポータブル
| カテゴリー/モデル名 | モデル | 用途 |
|---|---|---|
| 切り離し装置 3510 PAMポータブル |  |
3510 PAMポータブルは、沿岸域での厳しい環境条件下で海洋事業向けに利用できるように開発が行われました。 本製品は、複数のトランスポンダー構成、テストに加えて、リリースビーコンおよびアコースティックテレメトリ操作のような多目的に利用できるように設計されています。 |
| ビーコンテスト互換性 | Applied Acoustics 1200, 1300 Micro, 600/1600 LF, 900/1000/1100 Mini, 1030/1130 Midi, 1060/1160 Fatboy 1050/1150 Seabed, 1400 Series Applied Acoustics 1500 Series and 529P Release Beacons Simrad HiPAP (400), Simrad HPR (300), Trackpoint II, SWB1, Sonardyne Wideband (1)™, IXblue | |
| リリース互換性 | 1500 Series and 529P, Status/Command/Configure | |
| トランスデューサ互換性 | 3102 Test transducer, 3190 Dunking transducer, 3191 Dunking transducer | |
| カテゴリー | 切り離し装置 | テストトランスデューサ | Dunkingトランスデューサ | LF Dunking トランスデューサ |
|---|---|---|---|---|
| モデル名 | 3510 PAMポータブル | 3102 | 3190 | 3191 |
| 寸法 | 390 x 310 x 170mm | 55mm Ø x 90mm | 100mm Ø x 276.5mm | 181mm Ø x 333mm |
| 重量 | 5kg | 250g | 8.5kg | 7.5kg |
| 保管温度 | -20°C ～ +60°C | ― | ― | ― |
| 使用温度 | 0°C ～ +40°C | ― | ― | ― |
| 入力電力 | 100-240Vac, 50-60Hz | ― | ― | ― |
| 出力電力 | 24Vdc | ― | ― | ― |
| バッテリー駆動時間 | 6時間 | ― | ― | ― |
| ケーブル長 | ― | 2m | 30m | 30m |
| 耐圧深度 | ― | ― | 50m | 50m |
アプリケーション
AAE社製 音響ポジショニングビーコン「Positioning beacons」
- Micro

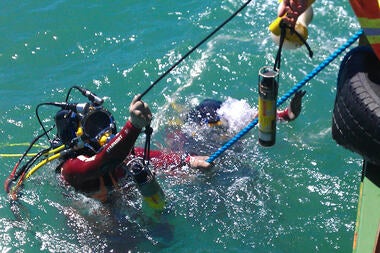

- ダイバー、短距離、小型ROVのトラッキングに最適です。
- Mini

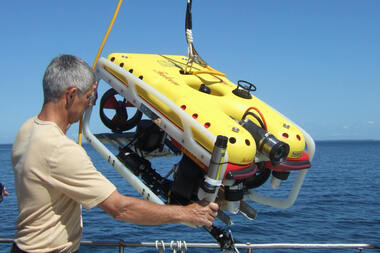

- 曳航体やROVの追跡用の「主力」ビーコンで、ダイバーによく使われています。また、ナビゲーションやサードパーティセンサーのモニタリングのためのデータも提供します。
- Midi
- 高出力でありながらコンパクト。長距離の曳航体のトラッキングやAUVの位置決めに使用されます。
- Fatboy
- 深海や厳しい環境下でのAUV、サイドスキャンソナーなどの静的および動的な対象の汎用トラッキングおよび位置決めに最適です。
AAE社製 音響切離ビーコン「Acoustic release beacons」
- 長期的な環境/気象観測
- 水中機器の回収
- 海洋調査における長期的なマーキング
- 海底への設置
- EasyTrak/Nexus USBL校正
