衝突防止音響レーダー「Argos」シリーズ
米国FarSounder社製Argosシリーズソーナーは、船舶前方に対し左右±45度、垂直方向60度の海中をリアルタイムに表示し、海底地形や水中の障害物を知らせることで安全航行の支援が可能な前方監視ソーナーです。
浅海域においてはソーナーの監視効率が大幅に低下しますが、本製品はそのような場合でも水深の8倍以上の範囲を監視することができます。
Argosシリーズソーナーの構成品は、次の通りです。
- 小型送受波器
- パワーモジュール
- 汎用PC（SonaSoft ™ソフトウェアインストール済み）

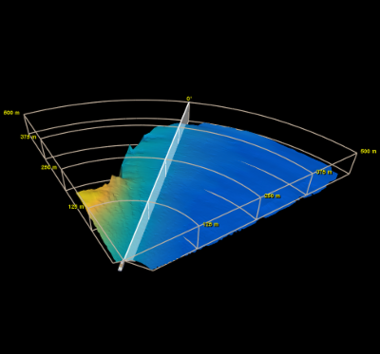

SonaSoft ™ソフトウェアは、ソーナー前方の概略地形と障害物を任意の方向から確認できます。
また、水中障害物、浅瀬の警報をアラームと画面のフラッシュで通知することが可能です。
特長
- 最大1,000m レンジの検出距離
- 1 ピングで3D イメージを表示

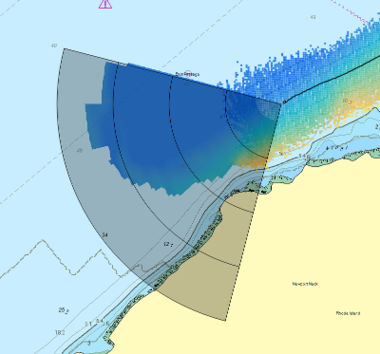

- 電子海図i4Insight Professional（旧C-MAP Professional） S57/S63 内蔵
- 水中障害物のマルチピングスタビライゼーション（複数回検知 した障害物をターゲットとして追跡表示）
- ユーザー定義が可能な自動警告設定
- 海底の自動検知
- 3D カラーマップ（深度または信号強度）
- 特許取得済みの3D 技術
（US7035166, US7123546, US7173879, US7355924. 日本国内特許番号： 6444319）
オプション
操舵室での設置例“ブリッジシステム”
SonaSoft™ソフトウェアで表示されるArgos-350/500/1000型ソーナーのデータは、写真のようなブリッジシステムを組み上げることでユーザーの操作性を向上します。オペレーター、操船者の操船動作を妨げることなく前方の海底地形リアルタイムで確認しながら航行が可能です。
ラインアップ
アプリケーション
水中障害物検知イメージ
- 港湾及び狭い水路の安全航行支援
- 水路以外での浅海域の安全航行支援
- 珊瑚礁等の浅海域の調査航行支援
- 鯨等大型海洋生物との衝突回避
- 夜間の安全航行支援
仕様または構成
非常にシンプルな機器構成 及び 連接
設置例

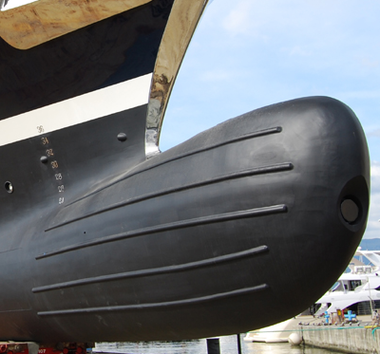

設置例 バルバスバウ
設置例 船底昇降装置
