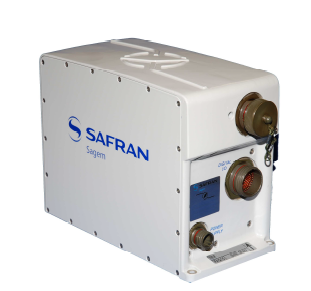

船舶搭載型方位姿勢センサー＆慣性航法装置「BLUENAUTE」
フランスSafran社BLUENAUTEは船舶用方位姿勢センサー＆慣性航法装置です。
BlueNaute®は革新的な半球共振器ジャイロ（HRG：Hemispherical Resonator Gyro）技術を採用した船舶用方位姿勢センサー＆慣性航法装置です。光ファイバー方式ジャイロ（FOG）とは比較にならないほどの高い信頼性と性能をコンパクトなパッケージで実現しています。BlueNaute®は、すでに世界中で500式以上の運用実績があり、コンテナ船、タンカー、外航船、巡視船などあらゆる種類の船舶にとって使用しやすく、ランニングコストを最小限に抑えることができるとともにメンテナンスフリーです。
特長
- 高精度ナビゲーション
- コンパクトかつ軽量
- 低消費電力
- ITARフリー
- メンテナンスフリー
- HRG技術を採用
仕様または構成
| 寸法 | 208×275×136 (mm) |
|---|---|
| 重量 | 4.7kg |
| 防滴規格 | IP66 |
| 消費電力 | 28W以下 |
| インターフェイス | RS422、イーサネット |
| 整備性 | メンテナンスフリー |
ラインアップ
| テーブル | BLUENAUTE COMPASS | BLUENAUTE PREMIUM | BLUENAUTE TITANIUM | BLUENAUTE PLATINIUM |
|---|---|---|---|---|
| 位置精度 | - | - | - | 1Nm/h |
| 方位精度(RMS) | 0.4 | 0.2 | 0.08 | 0.08 |
| ピッチ/ロール | 0.01 | |||
| ヒーブ | 5cm | |||
アプリケーション
・船舶の高精度な位置、姿勢、方位、ヒーブ、速度測定
・水路/ 海洋測量、軍事等多用途に使用可能
ここが最新技術！
半球型共振ジャイロHRG（Hemispherical Resonator Gyro）
HRGクリスタル
（BLUENAUTE🄬の内部に搭載。各軸につき1つ使用）
Safran社で採用している振動式ジャイロセンサの一つで、ワイングラスジャイロとも呼ばれます。クリスタル性共振器によってコリオリ力を検知します。 HRG方式によって構成品を簡素化することができ、3つの主要パーツのみで構成されます。これにより、小型軽量ながら高精度なナビゲーションを実現します。

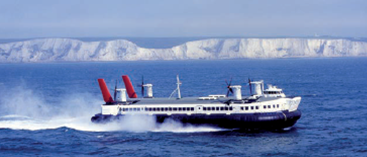

BLUENAUTE🄬搭載例
