自動車(完成車/コンポーネント)対応EMC試験システム

東陽テクニカ
自動車(完成車/コンポーネント)対応EMC試験システム
0
  • 1
  • ソフトウェア画面

    2
  • Diagram

    3

自動車機器専用ソフトウェアを自社開発。
規格準拠の最終認定試験まで総合的な自動車関連機器のEMC試験システムをご提案します。

特長

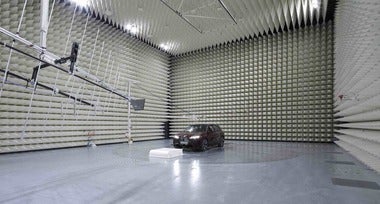

■放射エミッション試験システム

測定周波数150kHz ~ 18(40)40GHz において完成車および自
動車部品コンポーネントから放射される電磁放射ノイズを電波暗
室内に設置されたアンテナより受信し、EMI テストレシーバに
て測定します。

【対応規格】
・CISPR12 2007(Ed6)
・CISPR25 2016(Ed4)
・ECE R010
・完成車メーカオリジナル規格試験



■放射イミュニティ試験システム

周波数範囲10kHz ~ 18GHz において、完成車および自動車部品コンポーネントに対する放射イミュニティ試験を行います。以下の法規及び規格に従い、規定の電界を出力させます。

【対応規格】
・ISO11451-2, ISO11452-2
・ECE R010
・完成車メーカオリジナル規格試験



■その他のイミュニティ試験システム

完成車・自動車部品コンポーネントには放射エミッション・イミュニティ試験以外に下記のような様々な試験が存在します。お客様のご要望に応じたシステムを提案致します。
このほか、電気自動車・ハイブリッド自動車対応規格についても対応可能です。

● 完成車向け試験
 ・ISO11451-3 ポータブル無線機・近傍電磁界イミュニティ試験
 ・ISO11451-4 BCI 試験
 ・ISO10605 静電気試験
● 車載電子機器向け試験
 ・ISO11452-3 TEM CELL 試験
 ・ISO11452-4 BCI 試験
 ・ISO11452-5 ストリップライン試験
 ・ISO11452-7 DPI(直接注入)試験
 ・ISO11452-8 磁界イミュニティ試験
 ・ISO11452-9 ポータブル無線機・近傍電磁界イミュニティ試験
 ・ISO11452-10 オーディオ帯域伝導イミュニティ試験
 ・ISO11452-11 リバブレーションチャンバ試験
 ・ISO7637-2,3 過渡サージ・電源変動試験
 ・ISO10605 静電気試験


■自動車用 試験ソフトウェアと対応規格

●EP9/VE型  自動車用放射・伝導ノイズ測定ソフトウエア
           CISPR12               放射エミッション
           CISPR25               放射・伝導エミッション
           UN/ECE R10         放射・伝導エミッション
           SAE J551/1113     放射エミッション
           JASO                   放射エミッション
           各自動車メーカ規格
●VI5/RS型   自動車用放射イミュニティ測定ソフトウェア
           ISO11451/2           放射イミュニティ試験
           UN/ECE R10          放射イミュニティ試験
           SA E J551/1113     放射イミュニティ
           JASO                    放射イミュニティ試験
           各自動車メーカ規格(GM, FOR D, D.C 他)
●VI5/CS型      BCIイミュニティ測定ソフトウェア
           ISO11451/2           BCI イミュニティ試験
           UN/ECE R10          BCI イミュニティ試験
           SA E BCI               イミュニティ試験
           JASO BCI              イミュニティ試験
           各自動車メーカ規格(GM, FOR D, D.C 他)
