TESEQ ブランド（AMETEK社）

RF/MW パワーアンプ

RF/MW パワーアンプ

特長 ラインアップ その他の情報

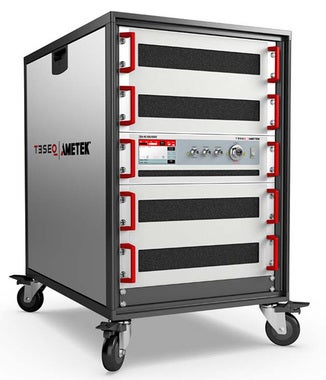

  • RF/MW パワーアンプ CBA 4G-900/600R CBA 4G-900/600R

TESEQのCBAシリーズはEMCイミュニティ試験用に最適な周波数・電力レンジを備えた
ソリッドステート、A級・AB級アンプを豊富に取り揃えております。
タフで頼もしいこのシリーズは、安定した動作を低ランニングコストで実現します。
CBAシリーズは今後も新たな電力・周波数レンジを追加し機種の拡充を図ります。

特長

  • ソリッドステート、クラス A・ABアンプ
  • 周波数帯域 10kHz～6GHz
  • EMC 用に特別に設計、試験された高品質アンプ
  • 開路、短絡時に安全動作
  • EMC負荷に適した出力

ラインアップ

CBAシリーズ(10kHz～6GHz , 25W～1.2kW)

fiber_new CBA 4G-900/600R 新発売!

データシートのダウンロードはこちらから

型名 周波数範囲 出力
CBA 1G-030D 1 MHz - 1 GHz 30Watts
CBA 1G-100D 1 MHz - 1 GHz 100Watts
CBA 1G-150D 80 MHz - 1 GHz 150Watts
CBA 1G-300D 80 MHz - 1 GHz 300Watts
CBA 1G-600D 80 MHz - 1 GHz 600Watts
CBA 1G-1200D 80 MHz - 1 GHz 1200Watts
CBA 4G-030D 0.8 GHz - 4.0 GHz 30Watts
CBA 4G-060D 0.8 GHz - 4.0 GHz 60Watts
CBA 4G-100D 0.8 GHz - 4.0 GHz 100Watts
CBA 4G-200D 0.8 GHz - 4.0 GHz 200Watts
CBA 4G-400D 0.8 GHz - 4.0 GHz 400Watts
CBA 4G-800D 0.8 GHz - 4.0 GHz 800Watts
CBA 4G-900/600R 800 MHz - 4 GHz 800 MHz - 4 GHz: 400Watts
1.2 GHz - 1.4 GHz: 900Watts
2.7 GHz - 3.1 GHz: 600Watts
CBA 6G-030D 1 GHz - 6 GHz 30Watts
CBA 6G-050D 1 GHz - 6 GHz 50Watts
CBA 6G-100D 1 GHz - 6 GHz 100Watts
CBA 6G-200D 1 GHz - 6 GHz 200Watts
CBA 6G-400D 1 GHz - 6 GHz 400Watts
CBA 100M-110 10kHz - 100 MHz 110Watts
CBA 100M-400 10kHz - 100 MHz 400Watts
CBA 230M-035 150kHz - 230 MHz 35Watts
CBA 230M-080 150kHz - 230 MHz 80Watts
CBA 250M-2500 150kHz - 230 MHz 2500Watts
CBA 400M-110 10kHz - 400 MHz 110Watts
CBA 400M-260 10kHz - 400 MHz 260Watts

その他の情報

■電波法について
10kHz/50Wを超える高周波利用製品を設置するためには、総務大臣の許可が必要と なる場合があります。許可申請の詳細については各地域の総合通信局HPをご覧ください。

参考：関東総合通信局HP
http://www.soumu.go.jp/soutsu/kanto/other/koshuha/gaiyo/

  • 関連法令
  • 電波法第100条　 （高周波利用設備）
  • 電波法施行規則第45条　 （通信設備以外の許可を要する設備）
  • 無線局免許手続規則第26条　（高周波利用設備の設置許可の申請）
  • 無線設備規則第65条　 （通信設備以外の設備の電界強度の許容値）
