BCI測定システム

BCI測定システム
0

本システムは、欧州自動車指令(95/54/EC)を始め、SAE・ISO・JASO規格などに適合した。
車載用電子機器のBCI(バルクカレントインジェクション)イミュニティ試験システムです。BCIプローブを使って各種線(ハーネス)にノイズを注入し、誤作動ないよう耐性を確認します。
自動測定ソフトウェアVI5/BCIの試験方法は、BCIプローブ構成治具にて事前に測定された補正値(ファクタ)を利用する置換法と、ノイズの注入レベ ルを電流プローブでモニターしながら試験をするフィードバッグ法が選択できます。
イミュニティ試験中に供試機器が誤作動した場合も、多才なエラー自動検出機能と測定シーケンスを用意しています

特長

95/54/EC・SAE・JASO・ISO11452規格などのBCIイミュニティ試験に適合

構成品全てを含むシステム一式にて供給可能

ソフトウェアVI5/BCIは、自社開発・MS-Windows対応により簡単操作と高い信頼性を実現

測定データはWord・Excelに貼付け、編集・加工が容易

試験システムに使用される測定器は、様々なメーカ・モデルが簡単に選択可能

BCI試験

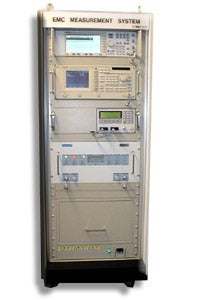

システム構成

●信号発生器
●パワーメータ(またはスペクトラムアナライザ)一式
●BCIプローブ(ノイズ注入用)
●電流プローブ(モニター用)
●擬似回路網
●接続ケーブル一式
●自動測定ソフトウェア
●システムコントローラ(Windows PC)
●カラープリンタ
●エラー検出機能(DMM、オーディオアナライザ、オシロスコープ)
●付帯設備(ハーネス固定治具・グラントプレーン付試験テーブル)
