自動車(完成車/コンポーネント)対応EMC試験システム

自動車機器専用ソフトウェアを自社開発。
規格準拠の最終認定試験まで総合的な自動車関連機器のEMC試験システムをご提案します。

特長

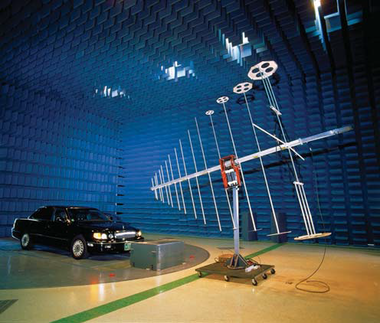

■放射エミッション試験システム

測定周波数150kHz ~ 18(40)40GHz において完成車および自動車部品コンポーネントから放射される電磁放射ノイズを電波暗室内に設置されたアンテナより受信し、EMI テストレシーバにて測定します。

【対応規格】

  • CISPR12 2007(Ed6)
  • CISPR25 2016(Ed4)
  • ECE R010
  • 完成車メーカオリジナル規格試験

■放射イミュニティ試験システム

周波数範囲10kHz ~ 18GHz において、完成車および自動車部品コンポーネントに対する放射イミュニティ試験を行います。以下の法規及び規格に従い、規定の電界を出力させます。

【対応規格】

  • ISO11451-2, ISO11452-2
  • ECE R010
  • 完成車メーカオリジナル規格試験

■その他のイミュニティ試験システム

完成車・自動車部品コンポーネントには放射エミッション・イミュニティ試験以外に下記のような様々な試験が存在します。お客様のご要望に応じたシステムを提案致します。
このほか、電気自動車・ハイブリッド自動車対応規格についても対応可能です。

● 完成車向け試験

  • ISO11451-3 ポータブル無線機・近傍電磁界イミュニティ試験
  • ISO11451-4 BCI 試験
  • ISO10605 静電気試験

● 車載電子機器向け試験

  • ISO11452-3 TEM CELL 試験
  • ISO11452-4 BCI 試験
  • ISO11452-5 ストリップライン試験
  • ISO11452-7 DPI(直接注入)試験
  • ISO11452-8 磁界イミュニティ試験
  • ISO11452-9 ポータブル無線機・近傍電磁界イミュニティ試験
  • ISO11452-10 オーディオ帯域伝導イミュニティ試験
  • ISO11452-11 リバブレーションチャンバ試験
  • ISO7637-2,3 過渡サージ・電源変動試験
  • ISO10605 静電気試験

■自動車用 試験ソフトウェアと対応規格

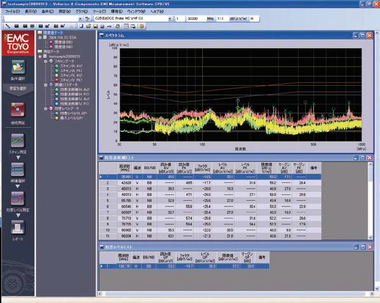

●EP9/VE型  自動車用放射・伝導ノイズ測定ソフトウエア

  • CISPR12 放射エミッション
  • CISPR25 放射・伝導エミッション
  • UN/ECE R10 放射・伝導エミッション
  • SAE J551/1113 放射エミッション
  • JASO 放射エミッション
  • 各自動車メーカ規格

●VI5/RS型   自動車用放射イミュニティ測定ソフトウェア

  • ISO11451/2 放射イミュニティ試験
  • UN/ECE R10 放射イミュニティ試験
  • SA E J551/1113 放射イミュニティ
  • JASO 放射イミュニティ試験
  • 各自動車メーカ規格(GM, FOR D, D.C 他)

●VI5/CS型 BCIイミュニティ測定ソフトウェア

  • ISO11451/2BCI イミュニティ試験
  • UN/ECE R10 BCI イミュニティ試験
  • SA E BCI イミュニティ試験
  • JASO BCI イミュニティ試験
  • 各自動車メーカ規格(GM, FOR D, D.C 他)
