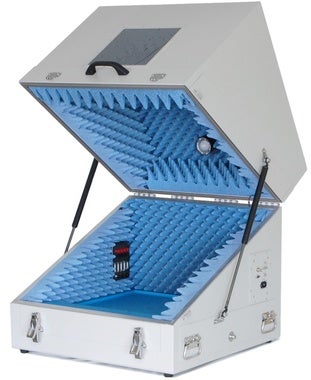

G-CELL
G-CELL はTEM セルを発展させた立方体セルで、床面に設置された伝送ラインより製品（EUT）に対して放射性のEMI・イミュニティ測定が簡易的に実施できます。
オフィス環境へ手軽に設置でき、電波暗室やオープンテストサイトでの本試験前に、予備測定や対策ツールとして最適です。
特長
- スペアナを接続して簡単にEMI 測定
- 均一性の得られる放射イミュニティ試験
- 大型開閉方式でEUT の設置作業が容易
- 電源／信号線フィルタはカスタマイズ可能
- オフィス環境に設置して、EMC 対策を簡単に実施可能
仕様
- 周波数範囲 ：10k ～ 1GHz（2GHz）
- 最大入力電力 ： 150W（N 型コネクタ）
- 発生電界強度 ： 30V/m @20W
- 外形寸法 ： 70x70x70cm（突起物を除く）
- 有効EUT サイズ ： 40x40x40cm
- シールド性能 ： 50dB 以上
- 標準装備 ： シールドガラス窓 x1、照明 x1
AC フィルタ（単相20A）x1
BNC 端子 x1、D-Sub9pin x1
オプション用パネル x1
安全用インターロック機能
