QEMIテストレシーバのAV検波とCISPR AV検波の違いは何でしょうか

A
AV検波はその通り平均値を表示する検波です。
CISPR AV検波は2002年のCISPR16-1-1 Amendment2で規定された検波です。アナログレシーバのメータの針のレスポンスを現在のデジタルレシーバでも模擬するように、時定数が規定されています。
時定数が規定されたことにより、低い繰返しのノイズを測定する場合に従来のAV検波と比較するとCISPR AV検波の測定結果の方が高くなります。急峻なインパルスが来ても一定の遅れで立ち上がり、一定の遅れをもって小さくなります。そのためQP検波器と同様1回の評価時間が長くなるのです。
さらにEMCエンジニアがAverage測定している場合であっても常にメーターが最大に振れたときの値を記録することを考慮し、メーターの針が揺れるような変動のあるノイズについては、一定の時間Dwell time内の最大値を表示するようにしています。ここが、従来のAverage検波器と大きく異なるところです。

CISPR 16-2-3 (Ed.4) Annex C Figure C.1には、繰り返し周波数に対して、PK, CISPR AVおよび従来のAV検波の結果の違いが示されています。5Hz以下の繰り返し周波数において、CISPR AV検波の方が従来のAV検波よりも大きな値を示し、繰り返し周波数1Hzの場合にBand B(150kHz-30MHz)で最大7.4dB、Band C・D(30MHz-1000MHz)で最大11.3dBほどレベルが異なります。

このため、CISPR-AverageとAverage検波器では、原理的に、メーターの持つ時定数によりレベルの指示が安定するノイズについては、レベル差がありません。
一方でメーターの針が揺れ動く、例えば繰り返し周波数がおよそ10Hzより小さいインパルスの場合にレベル差が生じ、メーターの揺れが最大に振れる値を示すCISPR-Averageが高い値を表示します。

回答を閉じる

QKeysight N9048B PXE EMI test receiverの画面上に[Characterize Noise Floor required]と表示されます

A
NFE(Noise Floor Extension)機能の調整が必要な状態です。
以下の手順にて調整を実行して下さい。調整は約2時間かかります。ご注意下さい。

手順
画面右上の歯車アイコンをタップします。


[Alignments] - [Advanced] - [Characterize EMI Receiver Noise Floor]の順にタップします。


RF Inputポートからケーブルを抜くこと、及び、Alignmentに約2時間かかる旨のメッセージが表示されます。
問題がなければ[OK]をタップして調整を実行して下さい。

回答を閉じる

QKeysight N9048B PXE EMI test receiverにACコードを接続すると自動起動します

A

製品仕様の動作です。故障ではありませんので安心してご使用下さい。
BIOSの自動パワーオン機能 (Restore AC Power Loss)を利用して外部電源が供給された際に電源が自動的に入るように設定されています。

ただし、製品出荷時期によっては、本設定が適用されていない個体があります。留意下さい。


回答を閉じる

QR&S ESWをGPIB制御していると、菅面に“-410 Query interrupted”というメッセージが表示されます

A
ESWフロントパネルの[SETUP]→[Network + Remote]→[GPIB]→[Display Remote Errors]の設定がONになっていないかご確認ください。
この設定をOFFにすることにより、表示されなくなります。これはGPIB制御でRemoteモードになると表示されますが、測定に影響を与えるものではありません。

<Display Remote Errors設定画面>

回答を閉じる

Qバッテリータイプの測定器の充電時間、動作時間

A
以下の通りとなります。

注意:ここに記載している時間はおおよその目安の時間になります。バッテリーの状態、保管期間、充放電の回数などにより影響を受けますので、ご注意ください。

回答を閉じる

QCISPR25試験で使用する場合、3301C型ロッドアンテナのエレメント長さは1mで良いでしょうか

A
はい。

CISPR25試験ではロッドアンテナのエレメント長は1mとなっておりますので、ETS社製3301C型アクティブロッドアンテナに付属する3つのアンテナエレメントのうち、短い(40cm)エレメントは接続せず、2つのエレメントのみを接続してご使用ください。

なお、MIL-STD-461などの試験の場合、3つのエレメント全てを接続して長さ1.04mのエレメントとしてご使用ください。


回答を閉じる

Q3301C型アクティブロッドアンテナの校正証明書が2種類添付されています。CISPR25試験ではどちらのアンテナファクターを使用すればよいでしょうか

A
ETS社製3301C型アクティブロッドアンテナの製造元での校正証明書は、以下の2種類が添付されております。たとえば、CISPR25 Ed.4.0:2016規格では、ロッドアンテナの校正方法としてCISPR 16-1-4:2010, Annex Bを参照しており、これは10 pFでの校正です。このため、CISPR25試験では、下記1. [SAE, ARP-958 – 2003準拠 10 pF Cal Block使用]のアンテナファクターをご使用ください。

1.    SAE, ARP-958 – 2003準拠 10 pF Cal Block使用
2.    ANSI C63.5 – 2017 及び CISPR 16-1-6: 2017+AMD1:2017準拠 12 pF Cal Block使用


回答を閉じる

QBS5000型バンドセレクタのInterlock端子を使用して安全機能を利用したいです。接続するスイッチへの要求仕様はありますか?

A
バンドセレクタの背面Interlock端子に接続されるスイッチが短絡状態になった場合にバンドセレクタが出力可能状態となり、スイッチが開放状態となった場合にバンドセレクタが出力不可状態となります。
バンドセレクタのInterlock端子からは+5VDCの信号を出力します。スイッチが短絡状態では約1.5mAの電流がスイッチに流れます。
このInterlock端子には機械スイッチを接続することを想定しております。スイッチまでにケーブルを引く場合でもなるべく小さい抵抗値とし、多くても総抵抗値が1kΩを超えないようにして下さい。

なお、製品製造時期や試験システム構成により上記仕様と異なる場合がありますのでご留意ください。ご使用の製品が上記仕様に該当するか不明な場合は、東陽テクニカEMC自動測定システムお客様サポート( Emc-support@toyo.co.jp )までご連絡をお願いいたします。

回答を閉じる

Q以下のアンテナはCISPR 16-1-4: 2010規格の4.5.5 Cross-polar response of antennaの要求を満足していますか?

A
CISPR 16-1-4: 2010規格の4.5.5 Cross-polar response of antennaには、30MHzから1000MHzの測定に使用するアンテナについて、20 dB以上の交差偏波識別度が要求されています。以下のSchwarzbeck社製アンテナはこの要求を満足しています。

-    VULP9118A型をはじめとするログペリオディックアンテナVULPシリーズ
-    VULB9168型をはじめとするトライログアンテナVULBシリーズ
-    USLP9143B型ログペリオディックアンテナ
-    VHA9103B型バラン + BBA9106型バイコニカルエレメント
-    VHBB9124型バラン + BBA9106型バイコニカルエレメント


回答を閉じる

Q終端したEMクランプをデカップリングのために使用できるのはどのような場合ですか

A

IEC61000-4-6 Ed.4.0: 2013規格では、2つのポートを持つEUTのうち、その1つのポートのみにCDNが接続できる場合において、試験中にAEが誤動作してしまう場合に終端したEMクランプをデカップリングのために使用できると記載されています。

電源線(3線)を持つEUTと電源線(3線)を持つAEが通信線で接続されています。電源線(3線)への妨害注入にCDN-M3を使用します。
  このEUTの試験中に、AEが誤動作する場合、デカップリングのためにEUTとAEの間に終端したEMクランプを使用できます。


回答を閉じる

Q東陽テクニカ製RFセレクタやRFバンドセレクタのINFORMATIONの内容を変更したい

A

東陽テクニカ製RFセレクタやRFバンドセレクタのINFORMATION部分は、システム変更などに対応するため、紙などに印刷した内容を貼り込めるように設計されています。

以下の手順にてINFORMATIONのパネルを取り外して、任意の内容へ変更して頂くことが可能です

INFORMATIONのパネルの取り外し方法

パネルを奥へ押し込みます。

パネルを下へずらします。

パネル上部の縁が出てくるので、引っ張り出します。


なお、貼り込む用紙は110mm x 65mmほどのサイズで製作ください。

回答を閉じる

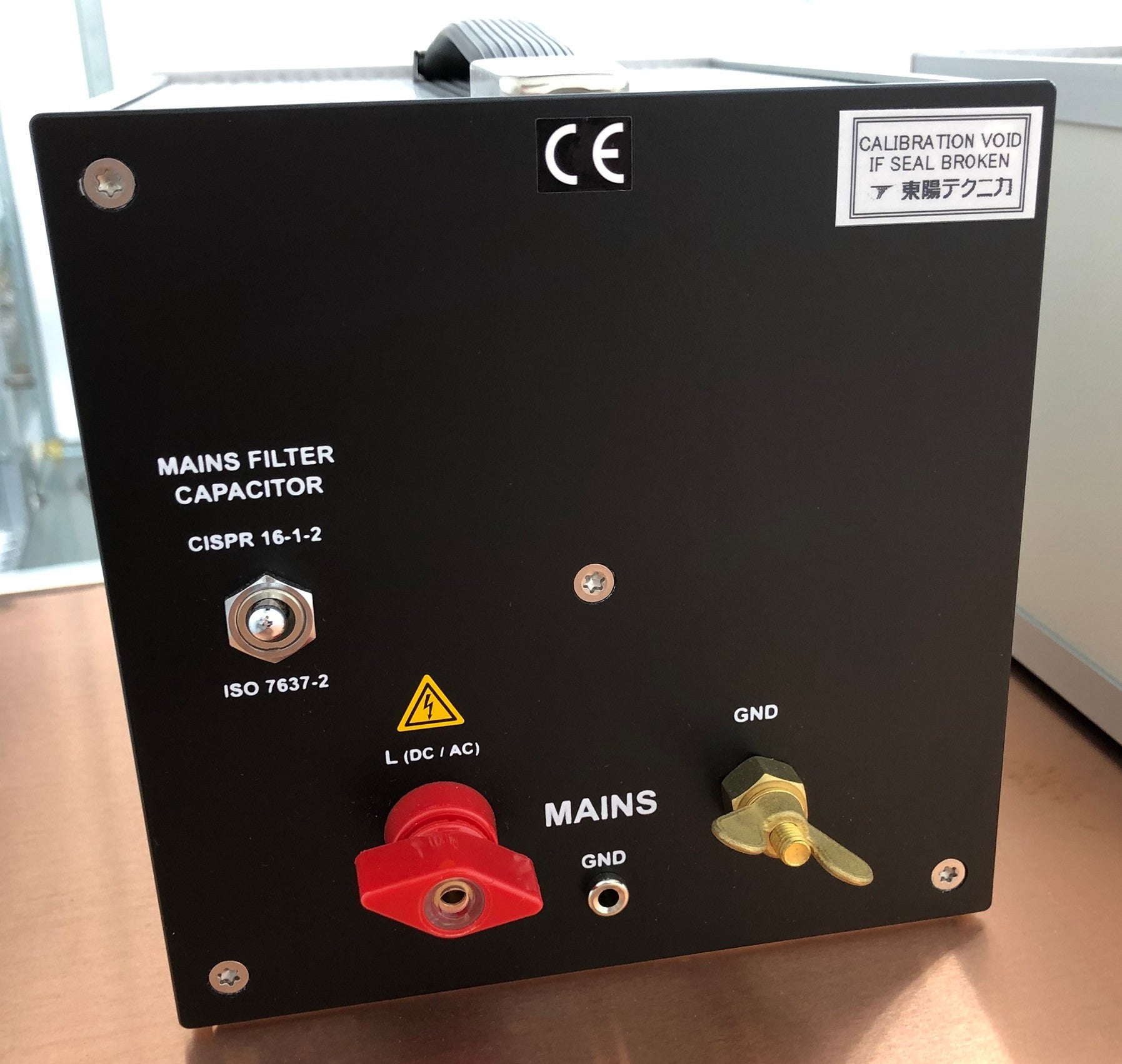

QSchwarzbeck NNBM8124 Artificial Mains Network背面にMAINS FILTER CAPACITORスイッチがあります。CISPR25 試験時はどのように切り替えれば良いでしょうか

A
CISPR25試験時は、CISPR16-1-2側にスイッチを切り替えて使用して下さい。 なお、ISO11452-4等のBCI試験時も、CISPR25試験時と同様にCISPR16-1-2側にスイッチを切り替えて使用して下さい。 なお、上記スイッチは内部回路図に記載の通り、内蔵1uF CapacitorのON/OFFを切り替えます。

回答を閉じる

Qネットワークアナライザを使って、NSA(Normalized Site Attenuation)を測定しようと思います。 スペクトラムアナライザのようなMaxhold機能はありますか?

A
最新のネットワークアナライザの中には、Maxhold機能を持つモデルがあります。
そのような機種をご利用ください。

例)
Keysight E5063A

[Display]-[Data Hold]-[Maximum]のボタン操作で機能します。
下記ヘルプファイルもご参照ください。
http://ena.support.keysight.com/e5063a/manuals/webhelp/eng/measurement/analyzing_data/holding_max_min_points_for_the_trace.htm


回答を閉じる

QDecoupling Clampはどのような場合に使用するのでしょうか

A
Decoupling Clamp (例:AMETEK社製KEMA801A、FCC社製F-203I-A-DCN-23mm、等)は、IEC61000-4-6規格で規定されているDecoupling Networkとして使用されます。
以下に使用例を示します。


アース線と電源線(3線)を持つEUTと電源線(3線)を持つAEが通信線で接続されています。アース線への妨害注入にはCDN-M1、電源線(3線)への妨害注入にはCDN-M3、通信線への妨害注入にはEM Clampをそれぞれ使用する場合を考えます。
この時、EUTへの妨害注入は以下の3通りで行います。Decoupling Clampは、このうち[2. CDN-M1から注入]と[3. CDN-M3から注入]の場合に、通信線のDecouplingに使用します。

1. EM Clampから注入
2. CDN-M1から注入
3. CDN-M3から注入

回答を閉じる

Q単相3線式の電源線への妨害印加にはどのようなCDNを使用すれば良いでしょうか

A
IEC61000-4-6規格試験における単相3線式の電源線の試験には、3線すべてが活線となるようなCDNをご使用下さい。一例として、AMETEK社製CDN M316-3Lが使用できます。

回答を閉じる

QRFパワーアンプの使用方法

A

MILMEGA社製80RF1000シリーズ

<<注意:RFパワーアンプを使用する前に、RF INPUTに信号が入力されていないこと、RF OUTPUTにアンテナなどのトランスデューサーが接続されていることを確認してください。>>

起動方法

リアパネルの“MAINS SWITCH”をONにします。

フロントパネルの“STANDBY”ボタンを押します

フロントパネルの“ON”ボタンを押します。

<<注意:電源投入直後は内部の温度変化によりゲインが安定しないため、20~30分間ヒートランを実施してください。ヒートランの際はRF INPUTに信号を入力して実施してください。>>

終了方法

フロントパネルの“STANDBY”ボタンを押します

フロントパネルの“POWER SAVE”ボタンを押します

リアパネルの“MAINS SWITCH”をOFFにします。

MILMEGA社製ASシリーズ

<<注意:RFパワーアンプを使用する前に、RF INPUTに信号が入力されていないこと、RF OUTPUTにアンテナなどのトランスデューサーが接続されていることを確認してください。>>

起動方法

下図5番が電源ボタンになります。この電源ボタンをONにします。


フロントパネルのLINEの“ON”ボタンを押します

フロントパネルのRFの“ON”ボタンを押します

<<注意:電源投入直後は内部の温度変化によりゲインが安定しないため、20~30分間ヒートランを実施してください。ヒートランの際はRF INPUTに信号を入力して実施してください。>>

終了方法

フロントパネルのRFの“STANDBY”ボタンを押します

フロントパネルのLINEの“STANDBY”ボタンを押します

下図5番が電源ボタンになります。この電源ボタンをOFFにします。


Ametek社製CBAシリーズ(末尾が“B”のモデル)

<<注意:RFパワーアンプを使用する前に、RF INPUTに信号が入力されていないこと、RF OUTPUTにアンテナなどのトランスデューサーが接続されていることを確認してください。>>

起動方法

フロントパネルの“AC POWER”をONにします。

ディスプレイ内の“GAIN”が100%になるように“△▽”ボタンで設定します

ディスプレイ内の“STBY OPRT”ボタンを押します。ボタンが緑色に点灯し、STASUSがOPERATEに変わることを確認します。

<<注意:電源投入直後は内部の温度変化によりゲインが安定しないため、20~30分間ヒートランを実施してください。ヒートランの際はRF INPUTに信号を入力して実施してください。>>

終了方法

ディスプレイ内の“STBY OPRT”ボタンを押します。ボタンが消灯し、STASUSがSTANDBYに変わることを確認します。

フロントパネルの“AC POWER”をOFFにします。

Ametek社製CBAシリーズ(末尾が“D”のモデル)


<<注意:RFパワーアンプを使用する前に、RF INPUTに信号が入力されていないこと、RF OUTPUTにアンテナなどのトランスデューサーが接続されていることを確認してください。>>

・起動方法

フロントパネルの電源ボタンを"I"に倒し、起動します。


ディスプレイ内の“GAIN”が100%になるように“△▽”ボタンで設定します


ディスプレイ内の“Standby/RF ON”ボタンを押します。RF Onの表示が白色に変わり、Standbyの表示が灰色に変わること、StatusがRF ONに変わることを確認します。


<<注意:電源投入直後は内部の温度変化によりゲインが安定しないため、20~30分間ヒートランを実施してください。ヒートランの際はRF INPUTに信号を入力して実施してください。>>

・終了方法

ディスプレイ内の“Standby/RF ON”ボタンを押します。Standbyの表示が白色に変わり、RF Onの表示が灰色に変わること、StatusがStandbyに変わることを確認します。


フロントパネルの電源ボタンを"O"に倒し、終了します。



回答を閉じる

QSchwarzbeck社製Double Ridged Broadband Horn Antennaの偏波面はどのように判別するのでしょうか

A
(BBHA9120A/BBHA9120B/BBHA9120C/BBHA9120D/BBHA9120E//BBHA9120F//BBHA9120G/BBHA9120J/BBHA9120K/BBHA9120LF)

コネクタ端子、またはアンテナ内部のエレメントの向きが偏波面になります。

・水平偏波


・垂直偏波

回答を閉じる

QPACSユニット正面のFLICKER ON/OFFボタンを押してもLED表示がBYPASSのまま変化しません

A
ご指摘の動作はPACSユニットの仕様通りの動作です。問題ありません。


FLICKER ON/OFFボタンは、PACSユニットにリファレンスインピーダンスを内蔵している場合に、インピーダンスを切替えるボタンです。
当社よりPACSユニットを購入頂いたお客様は、外部のリファレンスインピーダンスをご使用されていますので、本ボタンは無効となっております。

回答を閉じる

QPMM社製LISNを手動制御で使用しています。測定相のLEDが点灯しないのですが、故障でしょうか?

Q
ご指摘の動作は製品の仕様です。L2-16B型等のPMM社製LISNは、手動で制御している場合には、LEDが点灯しません。

なお、測定相の切替をリモート制御している場合、LEDが点灯します。
A

回答を閉じる

QETS-Lindgren社製3301C型アクティブロッドアンテナのアンテナファクタに[All switches in the OFF position], [Switch "10dB Attenuator" in the ON position]等の記載があります。どのファクタを使用すればよろしいでしょうか。

A

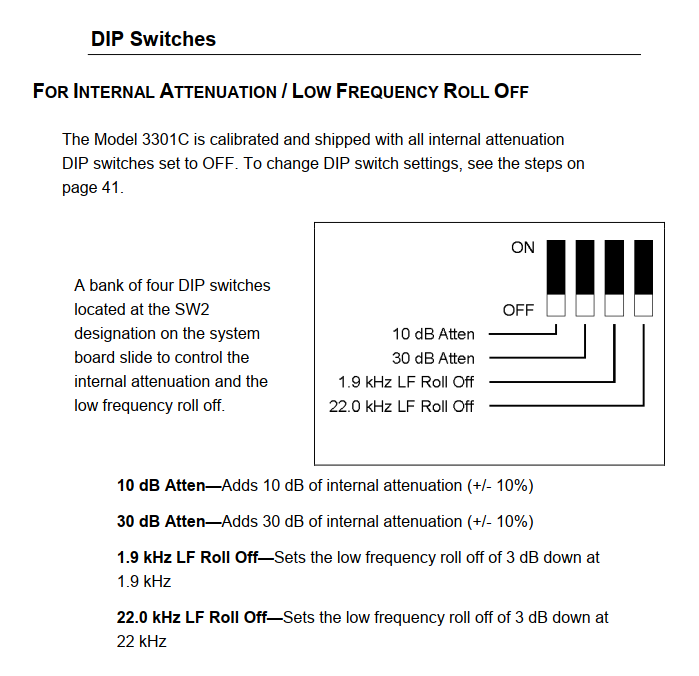

3301C型アクティブロッドアンテナは内蔵DIPスイッチにより、以下の設定のON/OFFを切り替えられます。
各設定の状態でのアンテナファクタがそれぞれ提供されておりますので、本体の設定に応じたアンテナファクタを使用して下さい。

・内蔵10dBアッテネータ
・内蔵30dBアッテネータ
・1.9 kHz Low frequency roll off
・22 kHz Low frequency roll off




例えば、以下のような場合に設定を切り替えて使用します。
  • 最高感度の状態で測定するため、DIPスイッチをAll OFFとして使用する(多くの場合はこの設定でご使用頂いております)
  • 測定対象外の低い周波数にアクティブロッドアンテナの内蔵プリアンプの飽和につながるような大きなレベルの信号がある場合、Low frequency roll offをONに設定する
  • 測定対象内の周波数にアクティブロッドアンテナの内蔵プリアンプの飽和につながるような大きなレベルの信号がある場合、内蔵アッテネータをONに設定する

内蔵DIPスイッチの設定確認方法は以下の通りです。(*1)
  1. 本体のパワースイッチをOFF/CHG位置に切り替えます。


  2. モノポールエレメントとカウンターポイズを取り外します。
  3. 本体へ接続されているケーブルを全て取り外します。
  4. 本体を裏返し、下面を上に向けて平らな場所に配置します。
  5. プラスドライバーを使用して下面の外周付近にある8箇所のネジを外します。下面の蓋を取り外して内部のボードを露出させます。
  6. DIPスイッチの設定を確認または変更します。
  7. 蓋を取付、ネジを締め直します。ネジの締め過ぎに注意して下さい。
  8. 取り外したエレメントやケーブルを再び取付けます。

*1 詳細な手順については、製品のマニュアルを参照して下さい。

回答を閉じる
