QISN T8-Cat6を伝導イミュニティ試験で使用できますか?

A

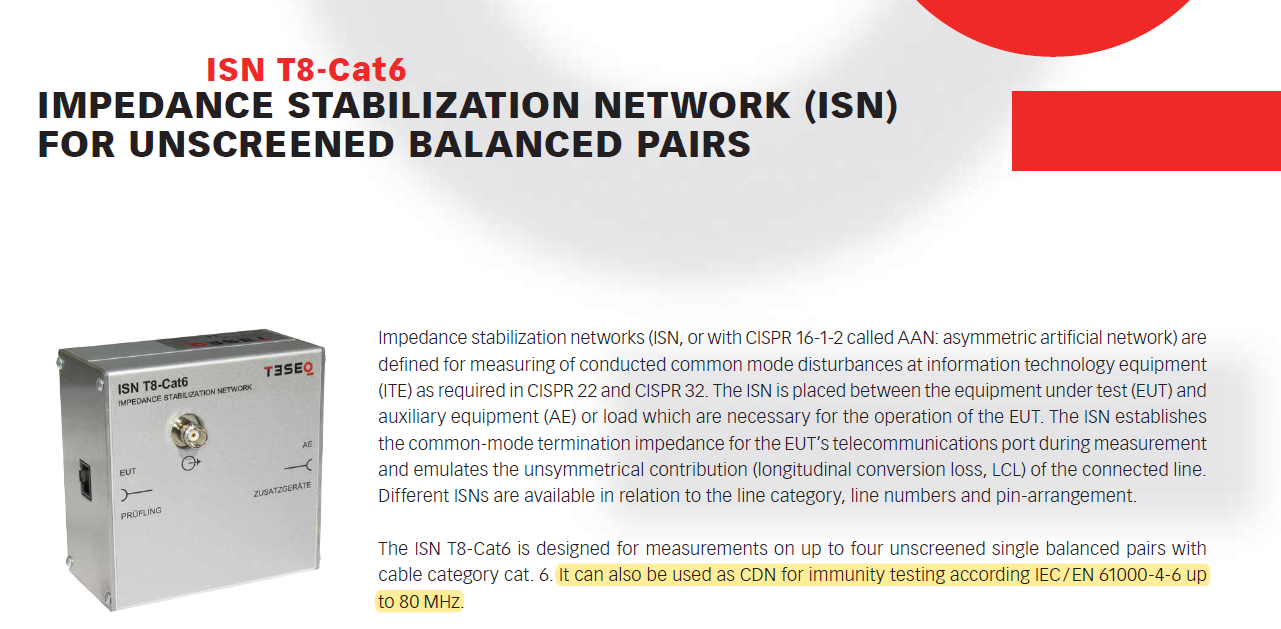

できます。通信線用ISN T8-Cat6のデータシートにも、上限周波数80MHzまでのIEC/EN 61000-4-6試験に使用できる旨の記載があります。
  ただし、製品仕様が予告無く変更となる可能性がありますので、ご使用の前にお持ちの製品マニュアルまたはデータシートをご確認頂くことをお勧めします。
なお、ISN T8については伝導イミュニティ試験で使用可能との記載が無く、ご使用頂くことはできません。


回答を閉じる

QAMETEK(TESEQ)社製ISN(ISN T8、ISN T8-Cat6及びISN ST08)はPoE規格に対応しているでしょうか

A

対応しています。最新のデータシートにPoE applicationへの対応が記載されております。
ご使用されているISNの電流仕様(Current Max.: 600mA等)をご確認頂き、電圧・電流仕様の範囲内にてご使用ください。

回答を閉じる

QMD4070A型電流プローブファクターのInsertion LossからTransfer Impedanceへの変換方法

A
AMETEK社製MD4070A型電流プローブのデータシートにInsertion Lossのみ記載されている場合、以下の変換式によりTransfer Impedanceへ変換してご使用ください。

(Transfer Impedance in dBΩ) = (Insertion Loss in dB) + 34 (in dBΩ)

なお、上記の34 dBΩは、20log(50Ω)に相当します。

計算例:
Insertion Lossが-20 dBの場合、Transfer Impedanceは14 dBΩとなります。


なお、電流プローブを使用したイミュニティソフトウェアの設定方法については、「[IM5/CS] 電流プローブを使用した電流値の計算方法」をご参照ください。

回答を閉じる

QAMETEK社製CDNの最大印加電圧は何Vemfですか?

A
製品データシートの表記に従い、以下の通りにご判断ください。 「RF voltage:<30V, refers to 50 V test level in 300Ω」 上記の表記の場合、30VがCDNの内部100Ω抵抗に印加可能な最大電圧を示します。 refers to 50 V test level in 300Ωとは、IEC 61000-4-6に準じたセットアップにて、CDNが150Ωで終端され、80%AM変調が印加された場合に、試験レベル50Vemfの試験に使用できる、という意味です。CDNが150Ωで終端され、80%AM変調が印加された場合の50Vemfの試験時に、CDNの内部100Ω抵抗に印加される最大電圧は、以下の計算の通り30Vです。 ( 50 Vemf * 1.8 倍 ) * { 100 Ω / (50 Ω + 100 Ω + 150) } = 30 V 「Max. test level: 33 V in 300 Ω loop」 上記の表記の場合、上記のRF voltage: refers to 50 V test level in 300Ωと同様に判断ください。つまり、「Max. test level: 33 V in 300 Ω loop」の表記の場合、IEC 61000-4-6に準じたセットアップにて、CDNが150Ωで終端され、80%AM変調が印加された場合に、試験レベル33Vemfの試験に使用できる、という意味です。 「Max. test level: 22 V for low impedance」 古いデータシートには、上記のようなMax. test level: 22 V for low impedanceの表記もあります。こちらは、CDNを50Ω終端した場合の条件を意味します。 なお、CDNを50Ω終端した場合の条件でも、CDNを150Ω終端した場合の条件でも、CDNの内部100Ω抵抗に印加される最大電圧は以下の通り同一です。 試験レベル22Vemf, 80%AM変調時に、CDNを50Ω終端した場合にCDNの内部100Ω抵抗に印加される最大電圧 ( 22 Vemf * 1.8 倍 ) * { 100 Ω / (50 Ω + 100 Ω + 50) } = 20 V 試験レベル33Vemf, 80%AM変調時に、CDNを150Ω終端した場合にCDNの内部100Ω抵抗に印加される最大電圧 ( 33 Vemf * 1.8 倍 ) * { 100 Ω / (50 Ω + 100 Ω + 150) } = 20 V 混乱を避けるため、新しいデータシートやマニュアルでは、CDNを50Ω終端した場合の条件の表記が削除されております。

回答を閉じる

QCDN M116型CDNを使用して信号発生系の校正測定を行います。CAL U100B型 150/50Ω adapterが1台しか付属していませんが、AE側には何も接続しないのでしょうか

A
はい、ご推察のとおりです。

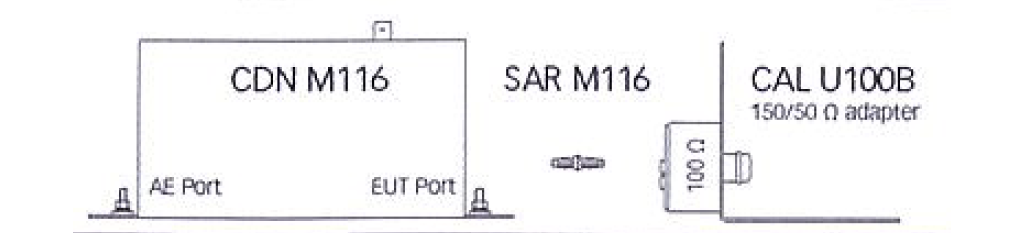

AMETEK社製CDN M116をはじめとする1 PE line用CDN M1シリーズは、PE線を対象としているCDNのため、EUTポートから入った線はデカップリング回路を通った後、内部でGNDに接続されています。このため、信号発生系の校正測定の際は、AE側にはCAL U100B型 150/50Ω adapterを接続せずに、EUT側のみにCAL U100B型 150/50Ω adapterを接続します。

なお、AMETEK社製CDN Sシリーズ(シールド線用CDN)についても、同様にEUT側のみにCAL U100B型 150/50Ω adapterを接続して信号発生系の校正測定を行います。



回答を閉じる

QMD4070A型Monitoring DeviceをDC電源供給なしに使用することは可能でしょうか

A
可能です。

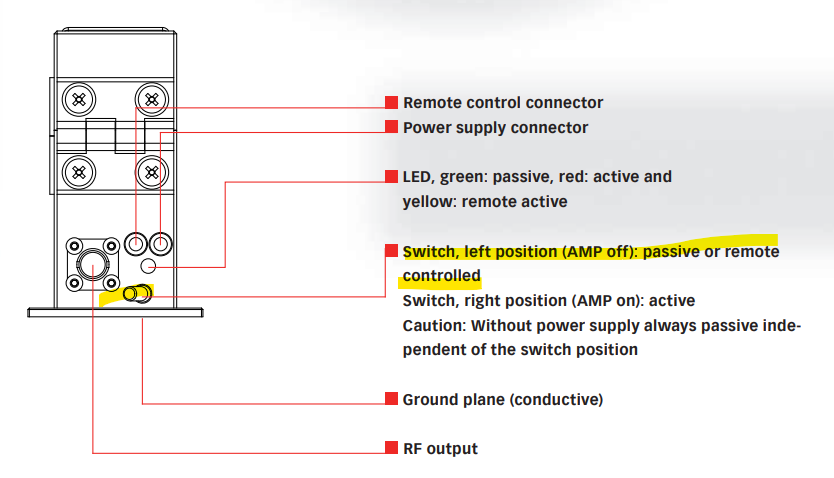

MD4070A型Monitoring Deviceをイミュニティ試験の印加電流モニタ用途として使用する場合、高い測定感度が不要なため、Passiveモードで使用する場合が多いと思われます。この場合、電源供給なしに(ACアダプターPSU 6001を接続せずに)ご使用頂いて問題ありません。

回答を閉じる

QAMETEK社製電源線用CDN(CDN M016型等)に接続するための4mmバナナプラグの推奨品はありますでしょうか

A
Stäubli Electrical Connectors社(旧社名Multi-Contact社)のセーフティバナナプラグをお勧めします。
セーフティバナナプラグは下記写真のようにプラグ部分に絶縁カバーを取り付けたもので、より安全性に配慮したプラグです。



なお、AMETEK社製電源線用CDNの多くは、電源線接続部のコネクタが上記の4mmセーフティバナナプラグが接続できる形状となっており、一般的なコンセント形状ではないことに留意下さい。必要に応じて、接続する電源線のコネクタを加工してCDNへ接続して下さい。

回答を閉じる

QNSG3000シリーズ(NSG3040, NSG3060) EFT/B試験の波形確認に必要な機器と接続方法の例

A

使用機器の例

品名 型番 メーカ 備考
オシロスコープ N/A N/A 帯域幅400MHz以上
50Ω同軸アッテネータ INA265B AMETEK 倍率1000:1
1kΩ同軸アッテネータ INA266A AMETEK 倍率2000:1
試験器本体の校正時のみ使用
CDN出力EFT/B波形確認用
アダプタ
INA3237 AMETEK
トランスデューサプレート INA3425 AMETEK

50Ω同軸アッテネータINA265B
1kΩ同軸アッテネータINA266A
CDN出力EFT/B波形確認用アダプタ
INA3237

トランスデューサプレートINA3425

接続方法の例

[CDN出力におけるEFT/B波形確認セットアップ手順]
  • 試験器前面の「EUT電源出力」から電源電圧が出力されていないことを確認
波形確認時に同軸アッテネータに電源電圧が印加されると焼損します。
必ずEUT電源供給用のケーブルを外し、「EUT電源出力」から電源電圧が出力されていないことを確認してから波形確認を行ってください。
  • 「EUT電源出力」の測定したい相(L, N, PE)にCDN出力EFT/B波形確認用アダプタINA3237を接続
※試験器本体をグラウンドに接続するための偏組線等のケーブルは、下図赤丸部分に
INA3237と重ねて接続します。


  • CDN出力EFT/B波形確認用アダプタINA3237のSHV端子に50Ω同軸アッテネータINA265Bを接続
  • 50Ω同軸アッテネータINA265BとオシロスコープをBNCケーブルで接続


[容量性結合クランプ出力におけるEFT/B波形確認セットアップ手順]

  •  容量性結合クランプにトランスデューサプレートINA3425を挟み込む
  • トランスデューサプレートINA3425に50Ω同軸アッテネータINA265Bを取り付け、BNCケーブルでオシロスコープに接続
  • 試験器のバースト出力と容量性結合クランプ(INA3425のアダプタと反対側)を付属のSHVケーブルで接続

回答を閉じる

QComact NXシリーズ内蔵の単相電源線用CDNとCoupling NXシリーズの三相電源線用CDNの切り替え方法

A
①    起動画面上の[EUT]をタッチし、EUT画面を開きます。
EUT画面は[MENU]ボタン→[EUT]をタッチしても開くことができます。


②    EUT画面上で ボタンを長押しします。


③    プルダウンから1 Phase(単相CDN)/3 Phase(三相CDN)を切り替えます。

回答を閉じる

QNSG3000シリーズ(NSG3040, NSG3060) サージ試験の波形確認に必要な機器と接続方法の例

A

使用機器の例

品名 型番 メーカ 備考
オシロスコープ N/A N/A
差動電圧プローブ MD200A AMETEK
電流プローブ MD300 AMETEK ショーティングケーブル付
CDN出力波形確認用アダプタ INA3233 AMETEK
差動電圧プローブMD200A




赤:L、黒:N、緑:PE
電流プローブMD300 CDN出力波形確認用アダプタINA3233

接続方法

[サージ電圧波形確認時のセットアップ手順]
  • 「EUT電源出力」にCDN出力波形確認用アダプタINA3233を接続
  • CDN出力波形確認用アダプタINA3233の測定したい相(L-N, L-PE, N-PE)に差動電圧プローブMD200Aを接続
※差動電圧プローブMD200Aの+端子(赤)、及び-端子(黒)の接続先を以下に示します。
サージ印加相

MD200A接続先

L→N
印加
L→PE
印加
N→PE
印加
L 赤(+) 赤(+)
N 黒(-)   赤(+)
PE   黒(-) 黒(-)
  • 差動電圧プローブMD200AのBNC端子をオシロスコープに接続
  • 差動電圧プローブMD200Aの電源を入れ、減衰率を1/1000に設定



回答を閉じる

QNSG3040A及びCompact NXシリーズ EFT/B試験の波形確認に必要な機器と接続方法の例

A

使用機器の例

品名 型番 メーカ 備考
オシロスコープ N/A N/A 帯域幅400MHz以上
50Ω同軸アッテネータ PVF 50 AMETEK 倍率100:1
1kΩ同軸アッテネータ PVF 1000 AMETEK 倍率500:1
試験器本体の校正時のみ使用
CDN出力EFT/B波形確認用
アダプタ
PVF AD 1 AMETEK
トランスデューサプレート CCI-PVKIT1 AMETEK サポート付
容量性結合クランプ出力EFT/B波形確認用アダプタ PVF AD 3 AMETEK
50Ω同軸アッテネータPVF 50 1kΩ同軸アッテネータPVF 1000

CDN出力EFT/B波形確認用アダプタ
PVF AD 1
容量性結合クランプ出力
EFT/B波形確認用アダプタPVF AD 3

トランスデューサプレートCCI-PVKIT1 サポート


接続方法の例

[CDN出力におけるEFT/B波形確認セットアップ手順]
①試験器前面の「EUT電源出力」から電源電圧が出力されていないことを確認
波形確認時に同軸アッテネータに電源電圧が印加されると焼損します。
必ずEUT電源供給用のケーブルを外し、「EUT電源出力」から電源電圧が出力されていないことを確認してから波形確認を行ってください。
②「EUT電源出力」の測定したい相(L, N, PE)にPVF AD1とPVF50を接続



L相測定時 N相測定時 PE測定時
③PVF50とオシロスコープを付属のBNCケーブルで接続

[容量性結合クランプ出力におけるEFT/B波形確認セットアップ手順]
  • 容量性結合クランプにトランスデューサプレートを挟み込む







②トランスデューサプレートに容量性結合クランプ出力EFT/B波形確認用アダプタPVF AD3を接続

③PVF AD3にPVF 50を接続し、サポートで支える

④PVF50とオシロスコープを付属のBNCケーブルで接続
⑤試験器のバースト出力とCCI(PVF AD3と反対側)を付属のSHVケーブルで接続



回答を閉じる

QNSG3040A及びCompact NXシリーズ サージ試験の波形確認に必要な機器と接続方法の例

A

使用機器の例

品名 型番 メーカ 備考
オシロスコープ N/A N/A
差動電圧プローブ MD200A AMETEK
電流プローブ 411 AMETEK ショーティングケーブル付
同軸アッテネータ 50FPE-020BNC JFW 電流プローブに取り付けて使用、20dB×2個
CDN出力波形確認用治具 PVF AD 1 AMETEK
容量性結合クランプ出力波形
確認用治具
PVF AD 3 AMETEK

差動電圧プローブMD200A


ショーティングケーブル

電流プローブ411 同軸アッテネータ50FPE-020BNC


接続方法

[サージ電圧波形確認時のセットアップ手順]
①「EUT電源出力」の測定したい相(L-N, L-PE, N-PE)に差動電圧プローブMD200Aを接続
L-N測定時 L-PE測定時 N-PE測定時

差動電圧プローブのMD200Aの極性にご注意ください。
赤色のプローブが+、黒色のプローブが-です。
②差動電圧プローブMD200AのBNC端子をオシロスコープに接続
③差動電圧プローブMD200Aの電源を入れ、減衰率を1/1000に設定



回答を閉じる

QAMETEK NSG3040A複合イミュニティ試験機にて、DC電源線へのEFT/B・サージ印加は可能でしょうか?

A
可能です。
EFT/B, サージともにDC電源の試験に対応しております。
DC電源入力電圧は300Vまで、電流は16Aまでとなります。

DC電源使用時は、
NSG3040A型背面のEUT SUPPLY INPUTのL(+)PF1とN(-)に
それぞれDC電源線を接続して下さい。

回答を閉じる

QAutostar 7 インストール方法

A

Autostar 7 インストール方法

NI ドライバーのインストール
※設定を間違えるとAutostar が正常に動作しなくなる恐れがあります※

インストール画面で、アプリケーション開発サポート内の.NET Framewaork4.5.1 言語サポート、.NET Framework 4.5 言語サポート、.NET Framework 4.0 言語サポートをローカルドライブにインストールするにする。

NI-VISA 16.0 を下記のように設定する。
開発サポート内の.NET の全てをローカルドライブにインストールするに変更する。

インストールが終わったら、AutoStar7 ホルダー内のSQL Server Compact 4.0 をインストールする。X64 を選択し実行する。
※SQL Server の場所は2 通り、⻩図または⻘図の場所にあります。


インストールが終わったらAutoStar7 をインストールする。

.NET Framework 4.0………のメッセージが出たら、インストールをキャンセルしWEB から.NET Framework 4.0 をダウンロードしインストールする。
終わったらAutoStar7 をインストールする。

AutoStar7 を最初に開くには、アイコン上で右クリックし、管理者で開くをクリック。
AutoStar7 を一旦閉じて、アイコンをダブルクリックして開き、エラーなく開いたら問題ありません。

USB ドライバーのインストール

※⻩⾊はWindows10 の場合※

Windows 10 にUSB Driver をインストールする方法
“設定”から“更新とセキュリティ”を選択する。

設定画面が開いたら“回復”を選択する。

“PC の起動をカスタマイズする”の“今すぐ再起動する”をクリックする。そうすると下記の“オプションの選択”が表示される。“トラブルシューティング”をクリックする。

“トラブルシューティング”が表示される。

“詳細オプション”をクリックする。
“詳細オプション”が表示される。

“スタートアップ設定”をクリックする。
“スタートアップ設定”が表示されるので、“再起動”をクリックする。

PC 再起動後、下記の表示になるので、7を押す。

コントロールパネルで下記を選択する。

下記の表示になるので、Windows Smart Screen を何もしないに変更してOK をクリックする。

USB Driver をインストールした後、Windows SmartScreen の設定のみ最初に戻しておく。

NSG5500 を起動させUSB を接続する。
反対側をPC に接続してデバイスマネージャーでNSG5501 が表示されたら、ドライバーの更新を選択しドライバーの場所をAutoStar7 内のUSB Driver を参照させインストールする。
デバイスマネージャーでNSG 5501(COM?)が表示されればインストールは完了。

確認

AutoStar7 を開き、下記のSetting でGenerator Communication を選択しインターフェースを変更する。USB の場合は、下記にする。


COM Port のところがNSG5501(COM?)と出ていたらOK, 右の赤X が緑に変わればOK を押す。
Pulse 3a もしくは3b を出力させる。
下記のどちらかを選択し、一番下の三角ボタンを押す。

FT 5531 のARB ランプが点滅していれば、OKです。

GP-IB の確認

NSG 5500 の電源を切り、PC にGP-IB を接続する(GP-IB は、インターフェースの引き出しに入っている)。NSG 5500 を立ち上げ、10秒ほど待ち、GP-IB を接続する。
Setting をGPIB にして赤X が緑に変わればOK を押す。
Pules 3a もしくは3b を出力させる。
FT 5531 のARB ランプが点滅していれば、OKです。

Template エラー対策

(下図のエラーが表示されたら以下の処理を行ってください)

コンピューター/ローカルディスク(C)/Program Files/Teseq/Autostar7/ の中のTemplates ファイルをコピーする。

コンピューター/ローカルディスク(C)/ユーザー/ユーザーの中に先ほどコピーしたTemplates フォルダをペーストする。

Autostar のメニューバー Settings の中からReporting を選択する。

Template の所の…をクリックする。
そこで新しくペーストしたtemplates フォルダを指定する。

これで終了です。

ログファイルの場所

コンピューター/ローカルディスク(C)/ユーザー/ユーザー/AppData/Roaming/Teseq/Autostar7/Logs の中にログファイルは入っています。
※隠しファイルになっている場合がありますので、隠しファイルが表示できる状態で確認してください。

回答を閉じる

QNSG3000シリーズ(NSG3040, NSG3060)でインターロックに関連するエラーが表示される

A

NSG3000シリーズ(NSG3040, NSG3060)でインターロックに関連するエラーが表示された場合は、以下をご確認ください。

インターロックに関連するエラー表示の例

  • NSG3000シリーズ本体の画面上の表示

  • 制御ソフトウェアWIN3000上の表示

確認事項

インターロックのリセット操作を行ってください。

  • NSG3000シリーズ本体上での操作

トップメニューの[RESET INTERLOCK]ボタンを押す

  • 制御ソフトウェアWIN3000上での操作

画面下部の南京錠のボタンを押す

インターロックのリセット操作で改善しない場合は、以下の手順に沿ってターミネータの再接続を行ってください。

  • NSG3000シリーズの電源をOFFにしてください。
  • NSG3000シリーズの背面にあるターミネータを一旦取り外し、しっかりと差し直してください。
  • NSG3000シリーズの電源をONにしてください。

回答を閉じる
