Q. Schwarzbeck NNBM8124 Artificial Mains Network背面にMAINS FILTER CAPACITORスイッチがあります。CISPR25 試験時はどのように切り替えれば良いでしょうか
A.
CISPR25試験時は、CISPR16-1-2側にスイッチを切り替えて使用して下さい。
なお、ISO11452-4等のBCI試験時も、CISPR25試験時と同様にCISPR16-1-2側にスイッチを切り替えて使用して下さい。
![](https://assets.toyo.co.jp/files/topics/31146_ext_11_1.jpg?v=1616047793)

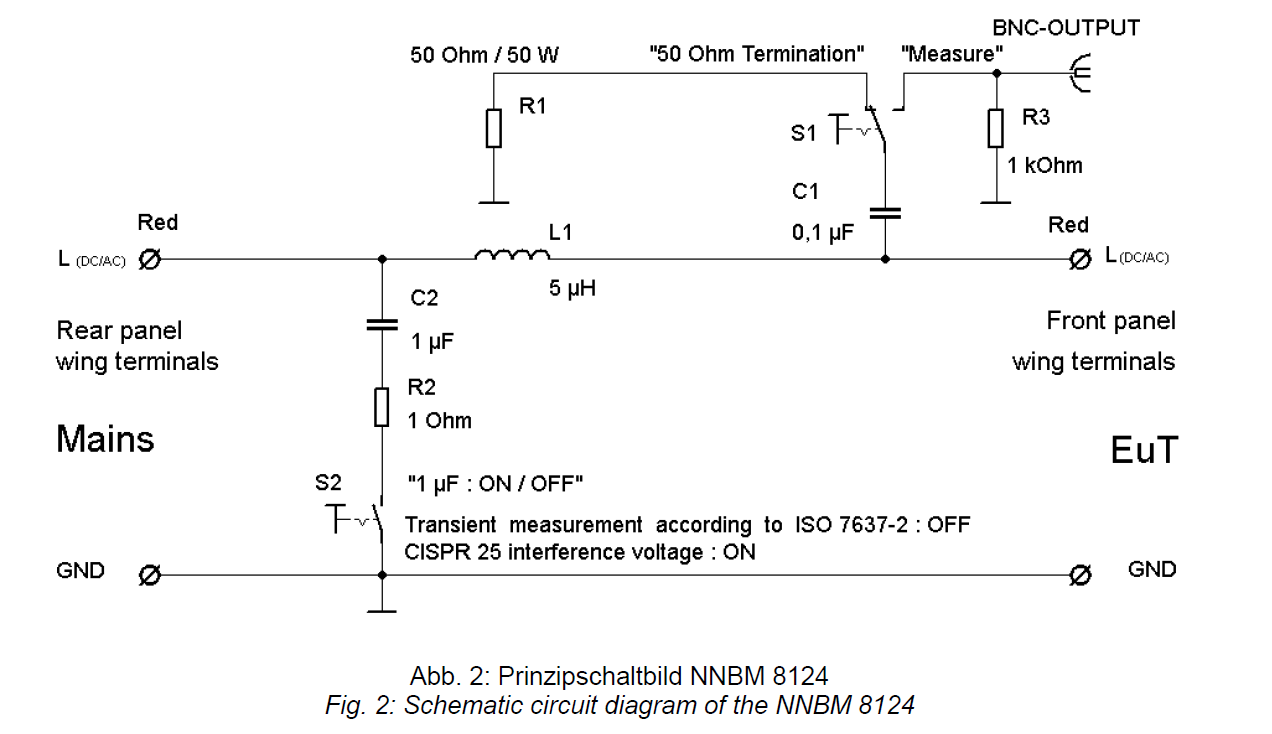

なお、上記スイッチは内部回路図に記載の通り、内蔵1uF CapacitorのON/OFFを切り替えます。
![](https://assets.toyo.co.jp/files/topics/31146_ext_11_3.png?v=1616047793)
