EA - Elektro Automatik GmbH & Co. KG（エレクトロオートマティック / ドイツ）

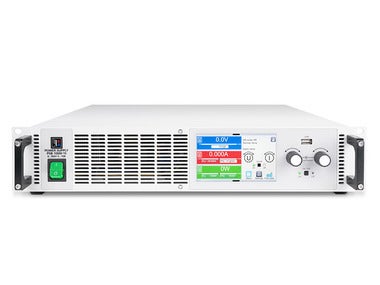

電力回生式・双方向直流電源装置 PSB10000 2Uシリーズ
2U(88mm)の筐体で±0.6kW～±3kW
PSB10000 2Uシリーズは小容量帯0.6～3kWの双方向出力が可能なプログラマブル直流電源です。小型モビリティの電装品試験やスモールスタート用としても最適です。13kg以下の軽量かつ2Uのコンパクトな筐体で可搬性が高く、単相100V系ないし単相200V系駆動となるためユーティリティの制約も非常に低くなっております。
64台までMaster-slave接続方式による並列容量拡張も可能です。また、任意波形やシーケンス出力による複雑な波形出力も可能です。
世界各国の自動車メーカーで圧倒的な導入実績を誇るEA（EA Elektro-Automatik）のソリューションや製品をご紹介しています。
幅広い開発領域に対応したEAの直流電源ソリューションを詳しく解説しているお役立ち資料などもダウンロードいただけます。
リンク：EA社の直流電源ソリューション
株式会社東陽テクニカ eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp
特長
- 2Uのコンパクトな筐体
- DC 10～1500Vまでの豊富な電圧ラインナップ
- AC入力：単相110/120V±10%、単相208/220/230/240V±10%
- 容量：0.6～3kW、双方向動作
- 最大64台Master-slave接続による並列容量拡張
- 任意波形・シーケンス機能など充実したプログラマブル機能
【ご使用例：車載モータ試験ベンチのバッテリーシミュレータとして】
仕様
| 項目 | 仕様 | |
|---|---|---|
| 出力仕様 | ||
| 出力モード | CC, CV, CP, CRモード | |
| 安定度 | <0.02% of FS (CV)、<0.02% of FS (CC) | |
| ロードレギュレーション (0-100%) |
<0.05% of FS (CV)、0.1% of FS (CC) | |
| ラインレギュレーション | <0.01% of FS (CV)、0.01% of FS (CC) | |
| 立上り/立下り時間 | CVモード 10-90% 最大20msec 90-10% 最大20msec CCモード 10-90% 最大10msec 90-10% 最大10msec |
|
| 入力仕様 | ||
| AC入力 | 単相208/220/230/240V±10%、単相110/120V±10% ※単相110/120V入力時は容量制限有り |
|
| 周波数 | 45-65Hz | |
| 力率 | 0.99以上 | |
| 一般仕様 | ||
| 保護モード | 過電圧保護(OVP)、過電流保護(OCP) 過電力保護(OPP)、高温保護(OT)、入力異常(PF) |
|
| 効率 | 約95%(モデルにより異なります) | |
| 動作温度 | 0 ～ 50℃ | |
| 保存温度 | -20 ～ 70℃ | |
| 湿度 | <80%、結露無きこと | |
| 高度 | 2000m以下 | |
| 外形寸法 | 483mm(W)×88mm(H)×462mm(D) | |
| 重量 | 9.5kg(1.5kW)、12.7kg(3kW) | |
| 並列運転 | 最大64台 | |
| 外部インターフェース | USB/Ethernet/アナログ 標準装備 その他：オプションの項をご参照下さい |
|
オプション
外部インターフェースオプション（USB/Ethernet/アナログ標準装備）
| モデルコード | 内容 |
|---|---|
| IF-AB-RS232 | RS-232 インターフェース |
| IF-AB-CAN | CAN インターフェース |
| IF-AB-CANO | CANopen インターフェース |
| IF-AB-ECT | EtherCAT インターフェース |
| IF-AB-MBUS1P | Modbus TCP インターフェース |
| IF-AB-PBUS | Profibus DPV1 インターフェース |
| IF-AB-PNET1P | Profinet-IO インターフェース |
ソフトウェア拡張オプション（外部制御による任意波形発生機能など）
| モデルコード | 内容 |
|---|---|
| LIC-M | EA Power Control拡張ライセンス（5ライセンス） |
ラインアップ
2Uモデル
| モデルコード | 電圧 | 電流 | 容量(単相100V/200V) |
|---|---|---|---|
| PSB10010-60-2U | 0-10V | ±60A | ±600W |
| PSB10010-120-2U | 0-10V | ±120A | ±1200W |
| PSB10060-60-2U | 0-60V | ±60A | ±1200W/±1500W |
| PSB10080-60-2U | 0-80V | ±60A | |
| PSB10200-25-2U | 0-200V | ±25A | |
| PSB10360-15-2U | 0-360V | ±15A | |
| PSB10500-10-2U | 0-500V | ±10A | |
| PSB10750-06-2U | 0-750V | ±6A | |
| PSB10060-120-2U | 0-60V | ±120A | ±1500W//±3000W |
| PSB10080-120-2U | 0-80V | ±120A | |
| PSB10200-50-2U | 0-200V | ±50A | |
| PSB10360-30-2U | 0-360V | ±30A | |
| PSB10500-20-2U | 0-500V | ±20A | |
| PSB10750-12-2U | 0-750V | ±12A | |
| PSB11000-10-2U | 0-1000V | ±10A | |
| PSB11500-06-2U | 0-1500V | ±6A |
