バッテリーセルシミュレータ（BMS評価システム）
NEW
comemso社のバッテリーセルシミュレータは、セルレベルでのバッテリーマネジメントシステムのテストを、高精度かつ動的に実施できます。また、仮想敵なバッテリーセルのエミュレーションにより、安全で再現性のあるBMSの試験を行うことが可能です。外部通信による制御も可能なので、BMSの自動テストに貢献します。
株式会社東陽テクニカ eモビリティ計測部
phone03-3245-1108
home電源トップページへ戻る
Mail：e-mobility[at]toyo.co.jp
特長
- スタックされたバッテリーの各セルを高精度に模擬
- 各セル電圧範囲：0.01V～8V
- 各セル電流範囲：～5A
- 電圧制御確度 ：±500μV
- 1ラックで144セル、最大200セルまで拡張可能
- BMSの試験に必要な様々な異常シミュレーションを内蔵
- クーロン測定（充電／放電）
- CAN or EtherCATによる外部制御に対応

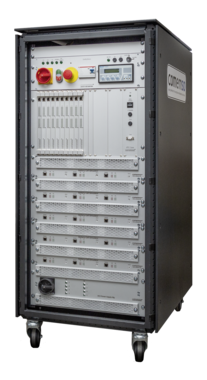

製品イメージ
異常シミュレーション
開放模擬（上）
短絡模擬（中）
極性反転模擬（下）
仕様
| コントロールユニット | |
|---|---|
| 通信 | CAN / EtherCAT |
| セル電圧ソース / セル | |
| 電圧レンジ | 0.01 ~ 8V |
| 定格電流 | 0 ~ 4.9A（セル電圧5V時） |
| DC確度 | ±0.5mV |
| レスポンス1V → 4V | 約0.5ms |
| レスポンス4V → 1V | 1 ~ 10ms（負荷に依存） |
| 短絡防止 | ○ |
| 内臓電子負荷 / セル | |
| 定格電流 | 0 ~ 2V（標準） / 4.5A（HiLoadモデル） （セル電圧5V時） |
| 分解能 | 200µA（CANコントロール） |
| 定電流 | ○ |
| 異常シミュレーション | |
| シミュレーション内容 | 断線模擬（解放）、短絡模擬、極性反転模擬 |
| 測定システム / セル（mA） | |
| 電流範囲 | ±4.9A |
| 電流確度 | ±2mA |
| 測定システム / セル（µA） | |
| 電流範囲 | ±10mA |
| 電流確度 | ±10μA |
| クーロン測定 / セル（シングルモード）（セル電圧5V時） | |
| 確度 | ±3mA*0.1ms = ±3*10^-7 As |
| 分解能 | ±0.2mA*0.1ms = ±2*10^-8 As |
| その他 | |
| 絶縁（セル / コミュニケーション） | 2kV |
| 絶縁（セル / セル） | 60V |
| 入力 | 115V / 230V or CEE3 ×16A |
| セル数 | 12 ~ 200セル（1ラック144セルまで） |
ラインアップ
セルシミュレータモジュールラインナップ
| ライト | ベーシック | ベーシック +F |
ベーシック +F+µA |
ベーシック +F+HiLoad |
フル | |
|---|---|---|---|---|---|---|
| 高さ | 2HU | 2HU | 2HU | 2HU | 2HU | 2HU |
| セル数 / モジュール | 12 | 12 | 12 | 12 | 12 | 12 |
| 拡張可能な最大セル数 | 200 | 200 | 200 | 200 | 200 | 200 |
| ソース | 1.0A | 4.9A | 4.9A | 4.9A | 4.9A | 4.9A |
| シンク | 1.0A | 2.0A | 2.0A | 2.0A | 4.5A | 4.5A |
| 異常シミュレーション | ○ | ○ | ○ | ○ | ||
| 電流測定：µA | ○ | ○ | ||||
| 電流測定：±5A | ○ | ○ | ○ | ○ | ○ | ○ |
| 高速電流測定（クーロン） | ○ | ○ | ○ | ○ | ○ | |
| CAN（ポートレート500kBd） | ○ | ○ | ○ | ○ | ○ | ○ |
| CAN（ポートレート1MBd） | ○ | ○ | ○ | ○ | ○ | ○ |
