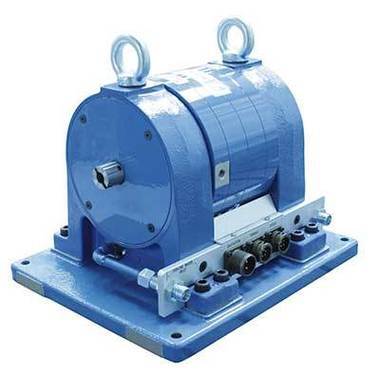

エディカレント式デジタルダイナモメータ
エディカレントダイナモメータ（WBシリーズ）は渦電流式ブレーキを使用しており、高速モータのトルク測定に最適です。
トルクは定格スピードをピークに回転が増すごとに上がります。
このダイナモメータは小型のロータで設計されているために低イナーシャです。
またブレーキの冷却方法は、水冷方式です。

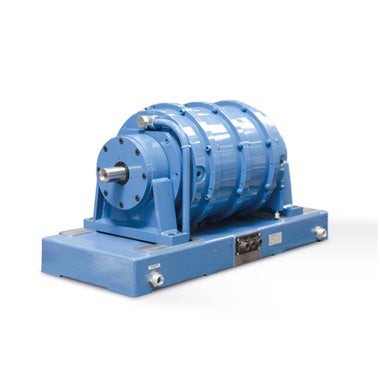

オプションで高速モデル、縦置きモデル、メカニカルブロック付きモデル（起動トルク測定用）等もございます。

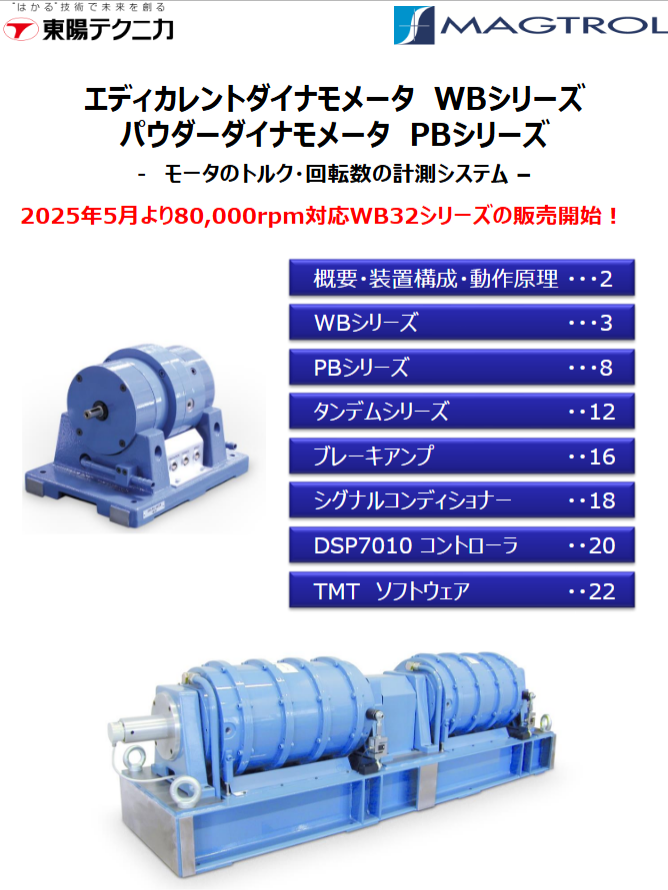

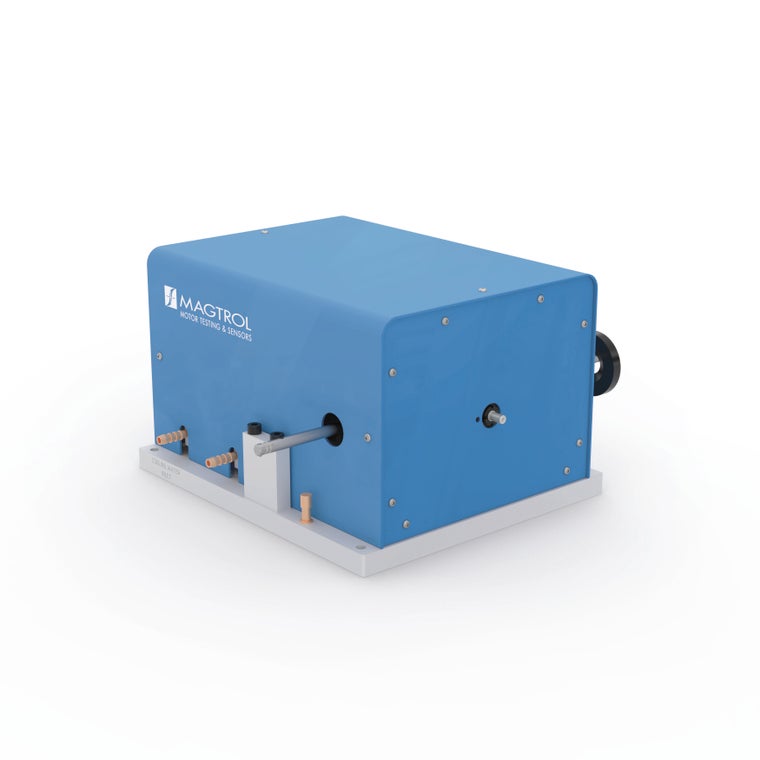

2025年5月 80,000rpm対応WB32シリーズの販売開始
特長
渦電流方式、高速対応、～80,000rpm
- トルク範囲 ：0.4Nmから560 Nmフルスケールまで12機種
- トルク精度 ：フルスケールの±0.3%から±0.5%(32シリーズは±0.5%)
- 高速回転 ：最大80,000 rpm
- 水冷式 ：水冷により大電力の連続試験が可能(最大140 kW)
- ロータが小さくイナーシャが微小
- 残留トルクが微小
- 回転方向を問わず測定可能
仕様
ラインナップ
| 型 番 | 定格トルク （Nm） |
定格回転数 （rpm） |
最大回転数 （rpm） 標準タイプ |
最大回転数 （rpm） 高速タイプ |
定格電力 （kW） |
回転パルス (パルス/回転) |
|---|---|---|---|---|---|---|
| 1WB32 | 0.4 | 11950 | 80,000 | － | 0.5 | 4 |
| 2WB32 | 0.8 | 11950 | 80,000 | － | 1 | 4 |
| 1WB43 | 1.5 | 9550 | 50,000 | 65,000 | 1.5 | 30 |
| 2WB43 | 3 | 9550 | 50,000 | 65,000 | 3 | 30 |
| 1WB65 | 10 | 5730 | 30,000 | 50,000 | 6 | 60 |
| 2WB65 | 20 | 5730 | 30,000 | 50,000 | 12 | 60 |
| 1WB115 | 50 | 2865 | 18,000 | 22,000 | 15 | 60 |
| 2WB115 | 100 | 2865 | 18,000 | 22,000 | 30 | 60 |
| 1WB15 | 140 | 2390 | 7,500 | － | 35 | 60 |
| 2WB15 | 280 | 2390 | 7,500 | － | 70 | 60 |
| 3WB15 | 420 | 2390 | 7,500 | － | 105 | 60 |
| 4WB15 | 560 | 2390 | 7,500 | － | 140 | 60 |
アプリケーション
- 家庭用高速DCモータ
- 模型飛行機（レーシングカー）用DCモータ
- 誘導モータなど
