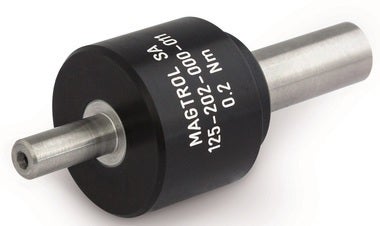

非回転式両軸型トルクセンサ 「RT200シリーズ」
-非回転式で世界トップクラスの計測精度-
スイスMagtrol SA社製の非回転式トルクセンサーRTシリーズは、トルク検出用ねじれ領域に歪みゲージが貼り付けられており、直接ケーブルでつながっています。
往復運動や数回転程度のトルクの測定(アクチュエータやバルブの開閉など) に適しています。
計測精度が高いため、既存装置のセンサ置き換えや校正参照用センサとしても使われます。
RT200 シリーズは小型で両軸の形状です。
特長
- 定格トルク：0.02 N・m ～ 100 N・m
- 高精度：定格の 0.05%以内 (モデルによります)
- 形状：両軸型
仕様
モデル別仕様
| モデル | 定格トルク | 総合精度 | ねじれ度剛性 | 材質 | トルク出力 |
|---|---|---|---|---|---|
| [N・m] | [%] | [N・m/rad] | [mV/VDC] | ||
| RT299 | 0.02 |
0.20 |
3 | アルミ | 0.5 |
| RT200 | 0.05 | 12 | |||
| RT201 | 0.10 | 0.05 | 18 | ステンレス | |
| RT202 | 0.20 | 48 | |||
| RT203 | 0.50 | 162 | |||
| RT204 | 1 | 373 | |||
| RT205 | 2 | 373 | 1.0 | ||
| RT206 | 5 | 883 | |||
| RT207 | 10 | 1,480 | |||
| RT209 | 20 |
0.1 |
5,000 | ||
| RT210 | 50 | 14,000 | |||
| RT211 | 100 | 20,000 |
※１ 総合精度はヒステリシスと線形性を合わせた定格トルクに対する精度[%]です。
共通仕様
| 機械的仕様 | |||
|---|---|---|---|
| 許容過負荷 | 定格の 200% | ||
| 破壊限界 | 定格の 300% | ||
| 環境および対応規格 | |||
| 定格温度範囲 | +20℃ ～ +60℃ | ||
| 許容温度範囲 | +10℃ ～ +80℃ | ||
| 校正基準温度 | +23℃ | ||
| ゼロ点の温度影響 | 0.01％/℃ | ||
| 感度の温度影響 | 0.01％/℃ | ||
| 保護等級 | IP42 | ||
| 電気的仕様 | |||
| 入力抵抗 | 1000 Ω | ||
| 絶縁抵抗 | 10 GΩ | ||
| 供給電源 | 5 ～ 12 VDC (最大15 VDC) | ||
| 結線図 |  |
||
