脱炭素社会に貢献する　EV普及の鍵を握る永久磁石同期モータの高効率化

地球環境問題が深刻化する中、世界的にも脱炭素化の流れが加速しています。日本政府も2050年までに温室効果ガスの排出を全体としてゼロにするカーボンニュートラルを目指すことを宣言しており、その取り組みの一つとして2035年までに乗用車新車販売を電動車(EV)100％にするという姿勢を打ち出しています。

そして、EVの普及に向けて、高効率化や高性能化が求められているのがモータです。モータは電動車だけでなく家庭用や業務用、産業用などさまざまな用途で利用され、世界中の電力消費の半分がモータで消費されているとも言われています。そのため高効率化は世界的なエネルギー問題にとって、非常に重要な課題にもなっています。

そのような中、次世代の省エネモータの研究において、日本の第一人者とされているのが横浜国立大学工学研究院教授の赤津 観氏です。赤津教授はモータの構造や制御、パワーエレクトロニクスなどを専門とし、自動車用動力伝達技術研究組合(TRAMI)や国家的な次世代モータ開発プロジェクトにも参画されています。

その赤津教授にEV用モータ、特に永久磁石同期モータの高効率化、高性能化に向けた取り組みや、EVの負荷にもつながるトルクリップルの制御、モータの実機計測の必要性などについてお聞きしました。

EV用モータに適した永久磁石同期モータ
IPMSMとSPMSMのそれぞれの特徴とは

赤津教授はこちらの研究室でどのような研究を行っているのでしょうか。

EVの駆動用モータの研究が主です。具体的にはモータの効率を上げるための研究や、出力密度を向上させるための研究などですが、最近は効率の向上以外の付加価値を求めるニーズが増えてきており、より静かで振動の少ないモータを開発する研究などを行っています。

他には、モータをより緻密に制御するための研究なども行っています。モータの中身の細かなところまで制御することで、モータの効率を高め騒音や振動を減少させようというものですね。緻密な制御が可能となれば、現在のEV用モータに使用されている各種センサーの小型化も可能になり、コストの削減や軽量化なども期待できます。

赤津教授はなぜモータの研究の道に進むことになったのでしょう。何かきっかけはあるのですか。

出身はこの横浜国立大学なのですが、大学で機械系か電気系どちらの道に進むべきか、と迷ったときにこれからは電気系のほうが発展の可能性があると考えて、EVやモータの研究に進むことにしました。就職するにしても電気系のほうが有利だろうという目論見もありましたが(笑)。実際、EVの研究をしていたことから、日産自動車に就職しました。

研究室ではモータの中でも、特に永久磁石同期モータ(PMSM)を対象に研究されているとお聞きしましたが、この永久磁石同期モータとはどのようなものでしょうか。

その名前の通り、永久磁石を使ったモータです。モータの歴史でいうと、最初は誘導モータというロータ(回転子)に巻線や導体があるモータが広く使われていました。

誘導モータ(左)と永久磁石同期モータ(IPMSM)(右) の内部構造

しかし誘導モータは、駆動時にロータの導体に対して多くの電流が流れてしまい、導体自体の抵抗により電力が消費されます。そのため、あまり効率が良くありません。その導体を永久磁石で置き換え、効率を高めたのが永久磁石同期モータというものです。

永久磁石というのは一度着磁すると大きなエネルギーを保持することができます。そのエネルギーを有効に使うことで、モータの効率が良くなるのですね。そのため小型でも高い出力が期待できます。1990年代後半からエアコンで使用され始め、大きなトルク(回転させる力)が求められるEVなどに多く使われています。

永久磁石同期モータにも種類があるのですよね。

永久磁石同期モータにもIPMSM(埋め込み磁石型同期モータ)やSPMSM(表面磁石型同期モータ)などがあって、EVに使われているのは主にIPMSMですね。

IPMSMやSPMSMの違いや特徴とは何ですか。

IPMSMはInterior Permanent Magnet Synchronous Motorの略で、インテリア、つまり永久磁石がロータに埋め込まれているもの。対してSPMSMはSurface mounted Permanent Magnet Synchronous Motorの略で、サーフェイス、つまりはロータの表面に永久磁石が貼り付けられているものです。

それぞれにメリットやデメリットがあるのですが、IPMSMは永久磁石が埋め込まれているのでリラクタンストルク¹⁾を利用できるという特徴があります。

SPMSM(左)とIPMSM(右) ロータ構造の違い

1)リラクタンストルクとは、モータの内部磁気回路の形状によって得られるトルクのこと。磁束の通りにくいでこぼこした形状のロータ内の磁石が、磁束の通りづらい位置から、磁気的に効率的な磁束の通りやすい位置へ安定した状態になろうとする性質を使用したもの。

EV向けのモータにIPMSMが適している理由はなんでしょうか。

例えばトヨタのプリウスのモータにもIPMSMが使われていますが、駆動力の50%以上にリラクタンストルクが利用されていて、残りに磁石トルクが利用されています。そのため効率よくパワーが出ます。

もう一つのSPMSMは、ロータの表面を覆うように永久磁石が貼り付けられていて、表面がデコボコしてない。そのためIPMSMのようにリラクタンストルクが使えず、利用できるのは100%磁石トルクということになります。電流をいっぱい流すことができるのであればSPMSM よりもIPMSMの方がトルクを出しやすく、EV向けのモータとしては適しているということになるわけです。

EVの負荷にもつながるIPMSMのトルクリップルをどのように抑制、低減するのか

IPMSMに関してですが、ご説明のように優れた点がある一方で、トルクリップルという問題があると聞きます。そして、その低減という課題に赤津教授は長く取り組まれているそうですが、このトルクリップルとはどのような現象で、何が問題なのでしょうか。

IPMSMはロータの磁気的な凸凹に起因するトルクの脈動があって、そのトルクの脈動がトルクリップルです。それが振動や騒音の原因になります。EVのモータは駆動力をタイヤに伝えるためにギアにもつながっていますが、そのギアがトルクの脈動で騒音や振動を出してしまうのです。そのトルクリップルをどうやって制御して、効果的に抑制するのかという研究に取り組んでいます。

モータの構造でもトルクリップルが出ないような設計も行いますが、それだけだと求めるトルクが得られないという問題が出てきてしまうので、いかにして制御でトルクリップルを落とすかということが重要になってきます。

トルクリップルがそのモータから実際にどのくらい出ているのかを完全に把握できれば、制御によってそれを抑えることが可能です。ただ、実際発生しているトルクリップルがどのような波形で、またどれだけ出ているのかがなかなか分からない。それが大きな問題です。

トルクリップルを把握するには、具体的にどのような方法があるのですか。

当初はトルクリップルの波形を推定、つまり計算で求め、それを打ち消すような電流を流していたのですが、モータの出力が大きくなってくると当初の推定どおりのトルクリップルにならないのです。モータには磁気飽和²⁾というものがあって、大電流を流してもコイルの最大磁束密度を超えると磁束が頭打ちになってしまう。そうなるとトルクリップルのパラメーターも変わってしまい、計算で求めた値と乖離してしまうのです。

そこで最近はモータの実機計測を行っています。振動加速度、モータの振動をトルクセンサーなどで直接計測して、電気信号として出力します。それを分析し、打ち消すような制御をすることでトルクリップルを軽減する、というような研究を行っています。やはり、シミュレーションや計算だけでは限界があります。トルクリップルの抑制や制御には、実機計測が欠かせません。

2) 磁気飽和とは、電磁石のコイルに電流を流し、その電流を増加させると磁力を強めることができるが、電流を増加してもそれ以上磁性体の磁化が変化しなくなった磁気が飽和した状態のこと。

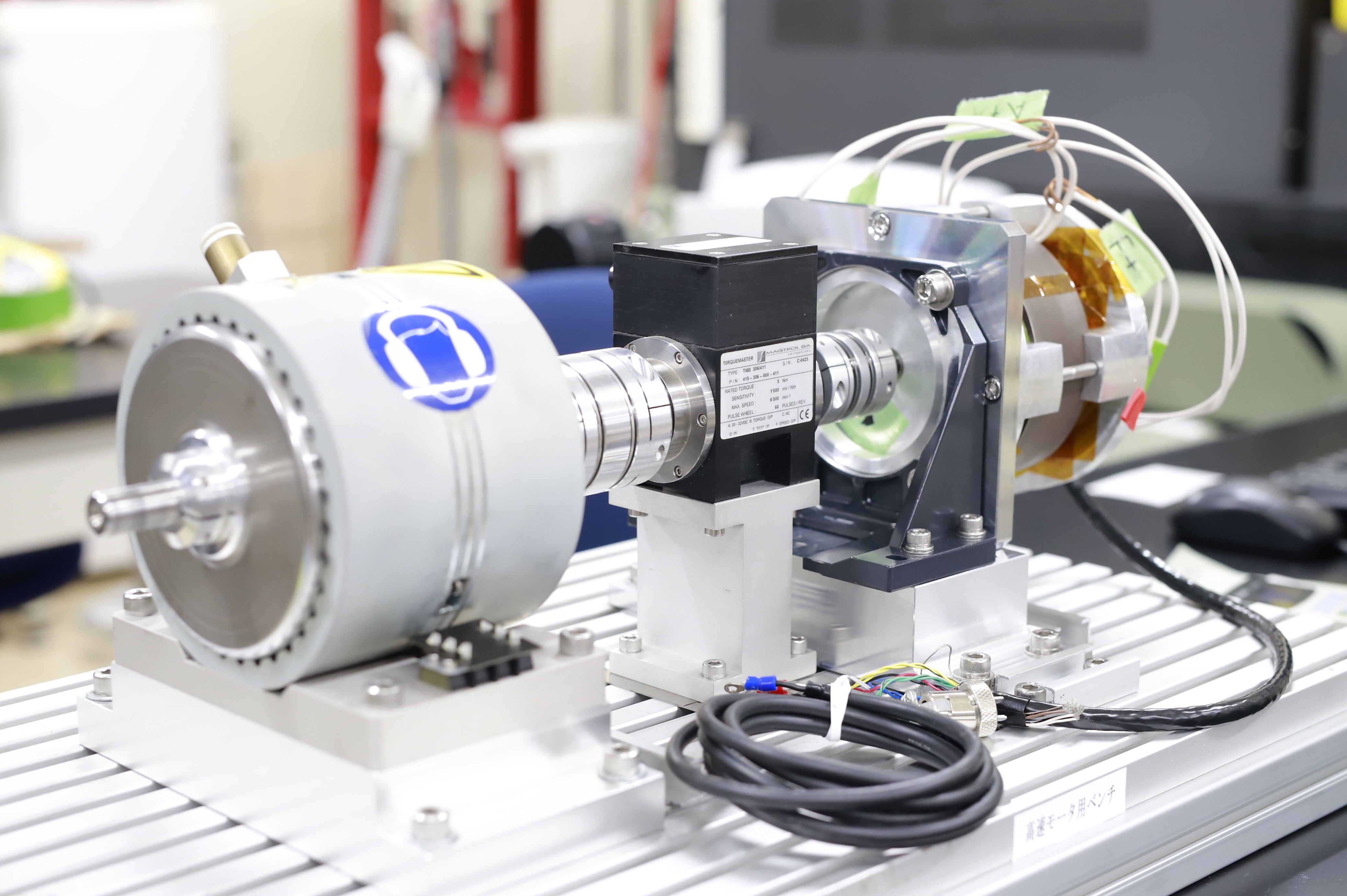

Magtrol社製 高速応答トルクセンサーTMシリーズと
高回転ヒステリシスブレーキAHBシリーズ
小型モータの性能評価やトルクリップルの計測に使用する

また、EVのモータというのは回転範囲がとても広くて、ある回転域ではトルクリップルを抑えられても、高い回転域では思ったように抑えることができない、などといったこともよくあります。機械であるモータには公差もありますし、やはり実機でトルクリップルを計測するのが間違いありません。

自動車メーカーでも開発時に、モータの事前チューニングを行ってモータのトルクリップルを抑える設計や制御を行っていますが、まだまだ研究の余地があります。振動と騒音の低減、それがこれからのEV用モータに求められる大きな要素となっているのは間違いありません。

EV用のモータに関する今後の課題
超高回転化によるトルクリップルの問題は

2021年には自動車用動力伝達技術研究組合(TRAMI)から、電動車向けモータの回転数を5万回転に超高回転化するという目標が発表されていますが、EV用のモータは効率を考えるとさらに高回転化を目指していくべきものなのでしょうか？また高回転化した場合、トルクリップルは増えてしまわないのでしょうか？

必ずしも高回転化で効率が良くなるというものではありません。ただ、モータの出力は回転数とトルクで決まるため、回転数を高めればモータの体積を小型化してもトータルで十分な出力が確保できる。そうなれば使用する資源、レアアースの量も減りコストを下げられるといったメリットが期待できます。

また高回転化してもトルクリップルが必ずしも大きくなる、ということはありません。高回転化によってモータのトルク自体は下がるので、トルクリップルの大きさも比例して下がります。ただトルクリップルの割合は変わらないのでトルクリップルを抑える研究はもちろん重要です。

EV用のモータに関してトルクリップルの制御以外に、今後の研究課題のようなものはありますか。

永久磁石同期モータには性能の高い永久磁石が必要なので、ネオジウム(Nd)とかジスプロシウム(Dy)、テルビウム(Tb)といった、いわゆるレアアースが必要です。そのためコスト的にも高くなりますし、資源的なリスクもある。低価格のコミューターなどEVの車種によっては、高価で貴重なレアアースを使わないモータ、例えば既存技術の誘導モータを使用するという選択もあってよいでしょう。

EV向け誘導モータの活用についてどのようにお考えですか。

EVの車種によっては、永久磁石を使わない巻線界磁式同期モータを使用しているものもあります。この技術は決して新しいものではありませんが、性能的には非常に優れていて、まだまだ可能性があります。

永久磁石同期モータだけだと、これからさまざまな用途、タイプのEVがラインアップされていく中で全てを賄えないでしょう。車種や用途に合わせてこのようなさまざまなモータを選択し使っていくということがこれからは必要になります。だからこそいろいろなモータを研究する必要があって、国家的なプロジェクトの一環として誘導モータの研究も行っています。

誘導モータを使っている自動車メーカーもありますし、まだまだ研究の余地があります。永久磁石同期モータに比べると大きくなってしまうとか、効率が悪くなるという欠点もありますが、そこを何とかできたら、誘導モータも可能性がある。それこそレアアースが欠かせない永久磁石同期モータの代替候補になるかもしれない。そういった研究も進めています。

モータの高効率化や高性能化に向けて―実機での計測の必要性

赤津先生には当社取り扱いのMagtrol社製の計測器をご使用いただいています。今後のモータ計測器に対する期待を教えていただけますか。

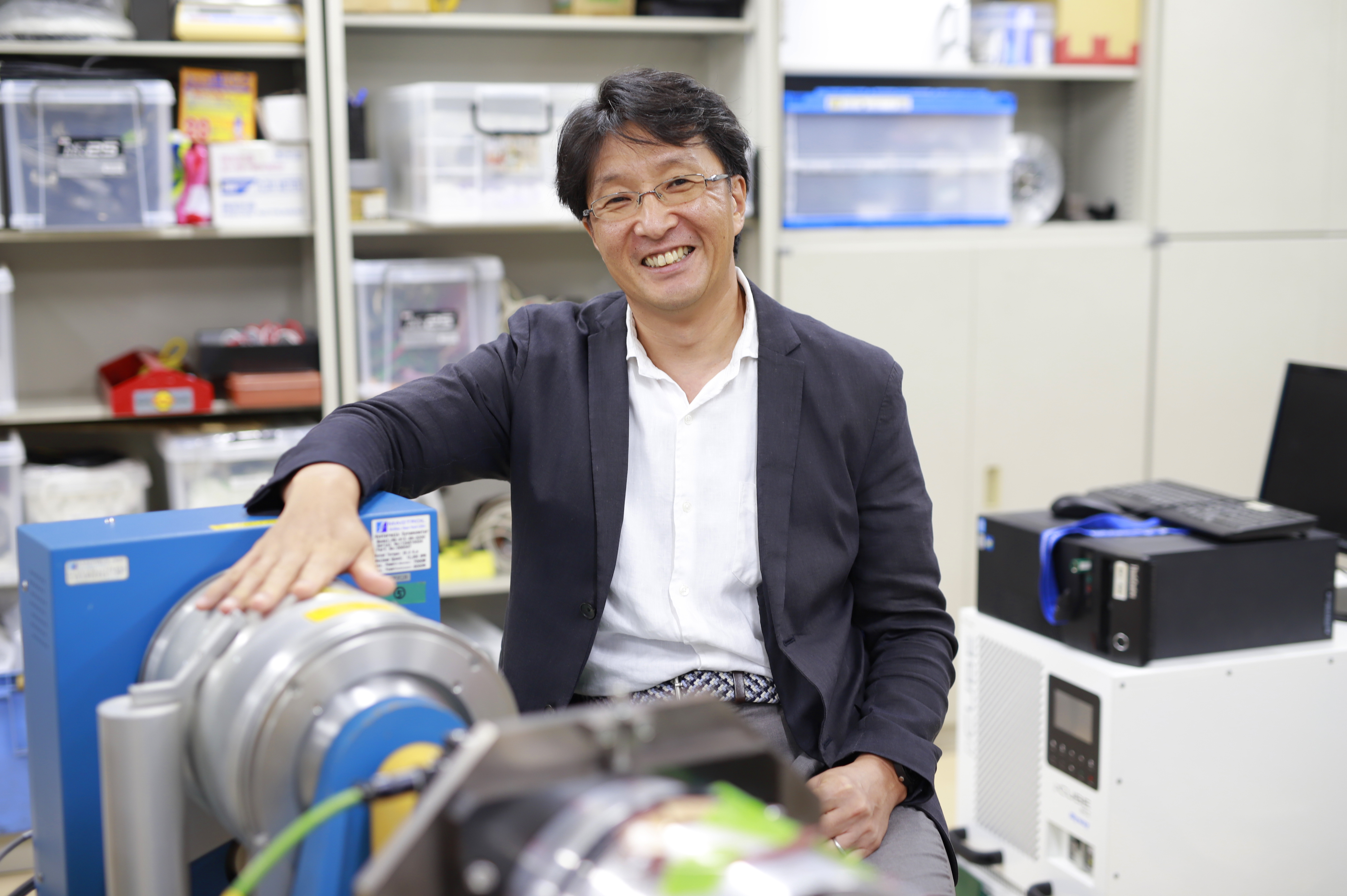

Magtrol社製ヒステリシスブレーキ式デジタルダイナモメータとTMトルクセンサー
中型モータの性能評価、トルクリップル評価に使用するもの

モータを作り、効率や出力を計測するには、必ずトルクと回転数の計測が必要になります。モータには産業用からEV、ファン、扇風機に使っているものまで、さまざまな種類のモータがありますが、どんなモータでも必ずトルクと回転数は測るものです。しかし現行のトルクセンサーはある一定の回転数を超えると計測できないなど、全てのモータを計測できるという計測器はなかなか実現が難しいと思っています。

例えばトルクリップルはモータの回転に比例し、回転よりだいぶ高周波な信号として計測されます。そのため、現状ではモータをゆっくり回すと測ることができますが、速いものは測ることができません。つまり、実際に使用する回転速度でトルクリップルを計測できていないのです。ただこれを実現するのは、前述の通りなかなか難しいと思っています。

また、EVの場合、モータの出しているトルクに対してトルクリップルは非常に小さく、トルクの1%程度です。実際にトルクをかけながらトルクリップルを計測する場合、大きなトルクの影響を受けないで、小さなトルクリップルのみを専用に計測できるような計測器などもあるとよいと思います。

シミュレーションも可能ですが、正しいシミュレーション条件の設定は難しく、操作する人が間違える可能性もあります。シミュレーションは有効で欠かせない手段ではありますが、引き続き必ず実機でテストを行う必要があると考えています。

将来の研究者へのメッセージ

学生やこれからの若い研究者に向けて何かメッセージをいただけますか。

車の開発もソフトウェア重視になっているので、そういったことに興味を持つのは間違いではないかもしれません。しかし、結局どんなものを扱うのか、実際のモノを知らないとソフトを書いてもイメージができないでしょう。それでは本当にいいものはできない気がします。

日本の強みはいろいろありますが、やはりモノづくりだと思います。そこを忘れてもらいたくない。学生たちにもモータの研究を通じて、モノづくりや泥臭いことを経験してほしいし、モータの制御をするなら自分の手を動かしてモータの中身を知ってもらいたいですね。ソフトウェアならちょっと失敗しても壊れることはありませんが、モータの研究は失敗したら燃えることも、インバータなら爆発するなんてこともあります。でも失敗も必要な経験ですので、怖がらないでほしいです。

自分の描いたものが形になり動くというのは、非常に貴重な体験であり喜びです。それを一度でも経験すると私のようにとりつかれるというか、やりたくなると思うはずです。トルクリップルに関しても、自分が考えた通りにトルクリップルを消すことのできる制御ができたら、それで嬉しいものです。そういう経験をぜひこの研究室の学生にも、してもらいたいと思っています。
