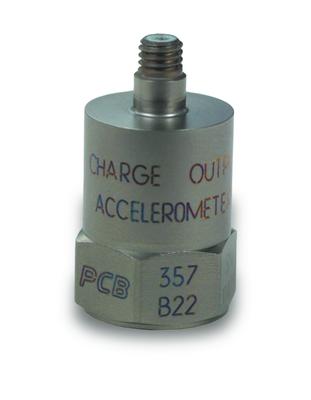

Model: 357B22
Accelerometer, Charge Output
High temp., ceramic shear, charge output accel., 30 pC/g, 6k Hz, 10-32 top conn. (-95F to +500F)
Price: 見積品

ケーブル別売
■ Specifications
Performance
Sensitivity (±15 %) 3.1 pC/(m/s²)
Measurement Range ±14700 m/s² pk
Frequency Range (+5 %) 6000 Hz [2]
Frequency Range (+10 %) 7500 Hz [2]
Frequency Range (+3 dB) 8500 Hz [2]
Resonant Frequency ≥23 kHz
Non-Linearity (600 g, 5890 m/s²) ≤1 % [1]
Non-Linearity ≤3 % [1]
Transverse Sensitivity ≤5 %
Environmental
Overload Limit (Shock) ±58860 m/s² pk
Temperature Range -71 to +260 °C
Temperature Response See Graph %/°F [3]
Base Strain Sensitivity 0.006 (m/s²)/µε [3]
Electrical
Capacitance 930 pF [3]
Insulation Resistance (at 500°F) ≥100000000 Ohm [3]
Insulation Resistance (at 70° F [21°C]) ≥1000000000000 Ohm
Output Polarity Negative
Physical
Sensing Element Ceramic
Sensing Geometry Shear
Housing Material Titanium
Sealing Hermetic
Size - Hex 5/8 in
Size - Height 29.3 mm
Weight 21 gm [3]
Electrical Connector 10-32 Coaxial Jack
Electrical Connection Position Top
Mounting Thread 10-32 Female
All specifications are at room temperature unless otherwise specified.
Product Notes
[1] Zero-based, least-squares, straight line method.
[2] Low frequency response is determined by external signal conditioning electronics.
[3] Typical.
[4] See PCB Declaration of Conformance PS160 for details.
Accessories:
標準付属アクセサリ
080A109 ペトロワックス(試供品 1個入)
081B05 マウントスタッド(10-32/10-32)
ACS-1 校正データ
M081B05 マウントスタッド(10-32/M6x0.75)
推奨アクセサリ
003C10 テフロン青ローノイズケーブル10FT(10-32/BNC)
003C20 テフロン青ローノイズケーブル20FT(10-32/BNC)
003C30 テフロン青ローノイズケーブル30FT(10-32/BNC)
080A12 接着マウントベース
080A27 マグネットベース
422E51 チャージコンバータ
422E52 チャージコンバータ
422E53 チャージコンバータ
482C54 4CHシグナルコンディショナ(ICP/チャージ型対応)
選択アクセサリ
080B11 三軸アダプタ1.25"
080A24 ペトロワックス(4個入)
ACS-QC 校正機器リスト
Optional Versions:
( J ) Ground Isolated
( P ) Positive Output Polarity
( W ) Water Resistant Cable
