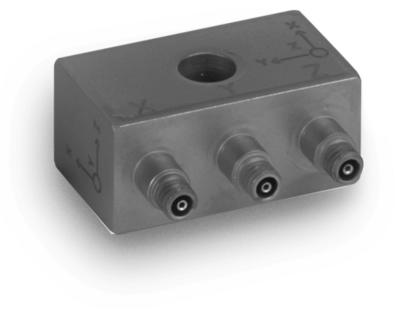

Model: 356A70
Accelerometer, Charge Output, Triaxial
Platinum Stock Products;Triaxial, miniature (8 gm), charge output accel., 2.7 pC/g, 5k Hz, (3) 5-44 conn.
Price: 見積品

ケーブル別売
■ Specifications
Performance
Sensitivity (±30 %) 0.28 pC/(m/s²)
Measurement Range ±4905 m/s² pk
Frequency Range (+5 %) 5000 Hz [2]
Frequency Range (+10 %) 7000 Hz [2]
Resonant Frequency ≥35 kHz
Non-Linearity ≤1 % [1]
Transverse Sensitivity ≤5 %
Environmental
Overload Limit (Shock) ±49000 m/s² pk
Temperature Range -70 to +254 °C
Temperature Response See Graph [3]
Electrical
Capacitance 240 pF [3]
Insulation Resistance (at 70° F [21° C]) >1000000000000 Ohm
Insulation Resistance (at 490° F [254° C]) >100000000 Ohm [3]
Output Polarity Negative
Physical
Sensing Element Ceramic
Sensing Geometry Shear
Housing Material Titanium
Sealing Hermetic
Size - Length 18.5 mm
Size - Width 22.9 mm
Size - Height 10.2 mm
Weight 7.9 gm [3]
Electrical Connector 5-44 Coaxial
Mounting Through Hole
Mounting Torque 113 to 225 N-cm
All specifications are at room temperature unless otherwise specified.
Product Notes
[1] Zero-based, least-squares, straight line method.
[2] Low frequency response is determined by external signal conditioning electronics.
[3] Typical.
Accessories:
標準付属アクセサリ
039A23 取付レンチ(5/32" hex)
081A46 マウントスタッド(10-32)
ACS-1T 校正データ
推奨アクセサリ
003P10 テフロン青ローノイズケーブル10FT(5-44/BNC)
003P20
003P30
442E51
442E52.442E53
482C54 4CHシグナルコンディショナ(ICP/チャージ型対応)
選択アクセサリ
ACS-QC 校正機器リスト
Optional Versions:
( M ) Metric Mount
Accessories:
M039A23 Allen wrench, 4mm hex
M081A46 Mounting stud, M5 X 0.80 X 14mm
( P ) Positive Output Polarity

■ Documents & Downloads
Product Documents
