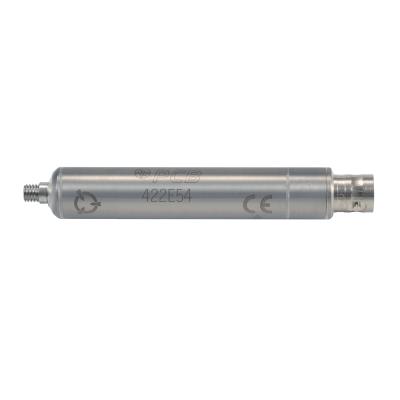

Model: 422E54
In-line charge converter, 0.1 mV/pC, +/-5V output, -5% frequency 5 Hz
Price: 見積品


■ Specifications
Performance
Sensitivity (±2.5 %) (Charge Conversion) 0.1 mV/pC
Input Range ±50000 pC
Overrange ±8 V
Low Frequency Response (-5 %) 5 Hz
High Frequency Response (4 mA) 12 kHz [1]
High Frequency Response (20 mA) 50 kHz [1]
Non-Linearity 1.0 % FS
Environmental
Temperature Range (Operating) -54 to +121 °C
Maximum Shock 49050 m/s² pk
Maximum Vibration (5) 981 m/s² pk
Electrical
Excitation Voltage 18 to 28 VDC
Constant Current Excitation 2 to 20 mA
Output Voltage ±5.0 V
Output Impedance 100 Ohm
Output Bias Voltage 9 to 13 VDC
Maximum Input Voltage 40 V
Broadband Electrical Noise (1 to 10000 Hz) -90 dB [2]
Spectral Noise (1 Hz) -100 dB [2]
Spectral Noise (10 Hz) -110 dB [2]
Spectral Noise (100 Hz) -122 dB [2]
Spectral Noise (1 kHz) -128 dB [2]
Spectral Noise (10 kHz) -134 dB [2]
Capacitance (Feedback) 10000 pF
Overload Recovery Time 10 µsec
Discharge Time Constant >0.1 sec
Resistance (Feedback) 60000000 Ohm [3]
Source Capacitance Loading 0.0005 %/pF
Physical
Housing Material Stainless Steel
Sealing Epoxy
Electrical Connector (Input) 10-32 Coaxial Jack
Electrical Connector (Output) BNC Jack
Size - Diameter 13 mm
Size - Length 86 mm
Weight 32.7 gm
All specifications are at room temperature unless otherwise specified.
Product Notes
[1] High frequency response may be limited by supply current and output cable length.
[2] Tested using voltage source and input capacitor equal to the feedback capacitor, to simulate a charge output sensor.
[3] Effective feedback resistance for time constant is 3 times tested value due to circuitry (i.e 1x10E9 = 3x10E9 ohm)
[4] See PCB Declaration of Conformance PS024 for details. A low impendance connection from case to earth ground is required to maintain CE compliance.
Accessories:
選択アクセサリ
ERC-QC 校正証明書
Optional Versions:
No optional versions
