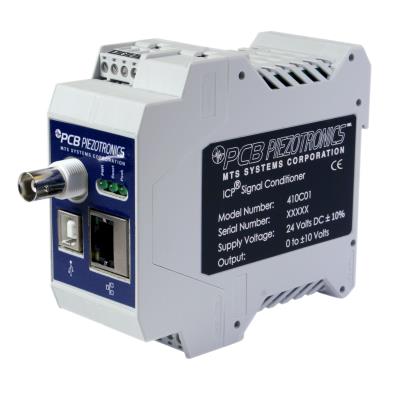

Model: 410C01
ICP® SENSOR SIGNAL CONDITIONER WITH PEAK HOLD OUTPUT SIGNAL
ICP® sensor signal cond., 35mm DIN-rail mount, peak track hold and waveform analog output, AC/DC coupling, gain, setup configurable via USB or Ethernet communications.
Price: 見積品

ケーブル別売
■ Specifications
Performance
Channels 1
Sensor Input Type(s) ICP®
Voltage Gain (+/-10%)Software Selectable ) X1 X2 X4 X8 X10 X16 X20
Output Range (Digital ) (Peak Hold) 0 to 10 V
Output Range (Analog Signal) ±10 V
Low Frequency Response (+/-10 %) (AC mode) 0.5 Hz
Low Frequency Response (DC mode) Governed by Sensor DTC
High Frequency Response (+/-5% ) 10 kHz
Control Interface
Digital Control Interface USB, Ethernet
Human Interface Downloadable Software Configurator
Display None
Environmental
Temperature Range 15 to 45 °C
Electrical
DC Power (Maximum ) 200 mA
DC Power (±10 %) 24 VDC
Excitation Voltage (To Sensor) 20 VDC [1]
DC Offset (After reset) ≤50 mV
Constant Current Excitation (To Sensor) 4 mA [1]
Discharge Time Constant 1 sec [1]
Broadband Electrical Noise (1 to 10 kHz) (Gain x1) 200 µV rms [1]
Input (Reset) Optically Isolated
Polarity (Tension/Compression) Software Selectable
Physical
Electrical Connector (ICP® Sensor Input) BNC Jack
Electrical Connector (Peak Analog Output) Screw Terminal
Electrical Connector (Wave Form Analog Output) Screw Terminal
Electrical Connector (Analog Output Common) Screw Terminal [2]
Electrical Connector (Ethernet) RJ45
Electrical Connector (Input Reset) Screw Terminal
Electrical Connector (USB Interface) Type B
Mounting DIN Rail
Size - Height 99 mm
Size - Width 45.2 mm
Size - Length 113.3 mm
Weight 208 gm [1]
All specifications are at room temperature unless otherwise specified.
Product Notes
[1] Typical.
[2] Optically isolated contact closure.
[3] See PCB Declaration of Conformance PS024 for details.
Accessories:
標準付属アクセサリ
100-16427-40
Optional Versions:
No optional versions
