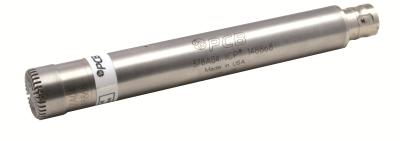

Model: 378A04
MICROPHONE AND PREAMPLIFIER, LOW NOISE, 1/2" FREE-FIELD PREPOLARIZED
Price: 見積品


■ Specifications
Performance
Nominal Microphone Diameter 1/2"
Frequency Response Characteristic (at 0° incidence) Free-Field
Sensitivity (±2 dB) -7 dB re 1 V/Pa [2]
Sensitivity 450 mV/Pa [2]
Frequency Range (±4 dB) 5 to 20000 Hz
Frequency Range (±2 dB) 10 to 16000 Hz
Lower Limiting Frequency (-3 dB) 2 to 5 Hz
Inherent Noise 5.5 dB(A) re 20 µPa [1]
Inherent Noise <6.5 dB(A) re 20 µPa
Dynamic Range(3% Distortion Limit) >80 dB re 20 µPa [4]
Dynamic Range(3% Distortion Limit) >100 dB re 20 µPa [5]
Maximum Sound Pressure Level(Peak) 130 dB re 20 µPa [1] [6]
TEDS Compliant Yes [3]
Environmental
Temperature Range (Operating) -40 to +80 °C
Temperature Coefficient of Sensitivity (+14 to +122°F (-10 to +50°C)) 0.009 dB/°C [1] [2]
Static Pressure Coefficient -0.013 dB/kPa [1] [2]
Humidity Coefficient of Sensitivity (0 to 100%, non-condensing) ±0.001 dB/%RH [2]
Electrical
Polarization Voltage 0 V [7]
Excitation Voltage 20 to 32 VDC
Constant Current Excitation 4 to 20 mA
Output Bias Voltage 12 to 16 VDC
Maximum Output Voltage ±2 Vpk
Output Impedance <50 Ohm
Physical
Housing Material Stainless Alloy
Venting Rear [8]
Electrical Connector BNC Jack
Size - Diameter (with grid) 13.2 mm
Size - Diameter (without grid) 12.7 mm [9]
Size - Height (with grid) 102.1 mm
Size - Height (without grid) 101.2 mm
Weight 51.3 gm [1]
All specifications are at room temperature unless otherwise specified.
Product Notes
[1] Typical.
[10] See PCB Declaration of Conformance PS138 for details.
[2] re 1 kHz
[3] TEDS Capable Digital Memory and Communication, compliant with IEEE 1451.4
[4] In the total frequency range.
[5] Below 5 kHz
[6] Non-destructive
[7] Prepolarized
[8] Venting through Preamp.
[9] Protection grid permanently affixed to the microphone.
Accessories:
標準付属アクセサリ
ACS-156
推奨アクセサリ
002T10 テフロン白ケーブル10FT(BNC/BNC)
002T20 テフロン白ケーブル20FT(BNC/BNC)
002T30 テフロン白ケーブル30FT(BNC/BNC)
480C02 ICP電池式シグナルコンディショナ
480E09 ICP電池式シグナルコンディショナ(ゲイン付)
482A21 1CHシグナルコンディショナ
482C05 4CHシグナルコンディショナ
選択アクセサリ
079A06
079A11
079A15
079A18
Optional Versions:
No optional versions
