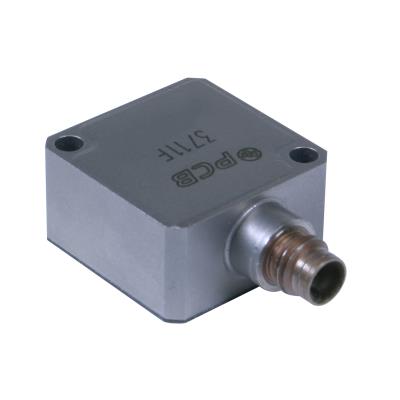

Model: 3711F11200G
DC Response Accelerometer
Single Axis MEMS DC accelerometer, 7 mV/g, 2 g, 1/4-28 4-Pin Plug
Price: 見積品

ケーブル別売
■ Specifications
Performance
Sensitivity (±3 %) 0.69 mV/(m/s²) [3]
Measurement Range ±1960 m/s² pk
Frequency Range (±5 %) 0 to 1500 Hz
Frequency Range (±10 %) 0 to 2500 Hz
Resonant Frequency 11.8 kHz [2]
Phase Response (100 Hz) <10 °
Broadband Resolution (0.5) 0.6 m/s² rms [2]
Non-Linearity ≤1 % [1]
Transverse Sensitivity ≤3 %
Environmental
Overload Limit (Shock) ±49050 m/s² pk
Temperature Range (Operating) -54.0 to +121 °C
Temperature Range (Storage) -54.0 to +121 °C
Temperature Coefficient of Sensitivity ±2.5 % [5]
Zero g Offset Temperature Coefficient ±1.5 % FSO [4] [5]
Base Strain Sensitivity 0.01 (m/s²)/µε [2]
Magnetic Sensitivity 3.9 (m/s²)/Tesla [2]
Electrical
Excitation Voltage 5 to 32 VDC
Current Consumption ≤5 mA
Output Impedance ≤120 Ohm
Offset Voltage ±20 mVDC [6]
Spectral Noise 7848 (µm/sec2)/√Hz [2]
Electrical Isolation (Case) >100000000 Ohm
Physical
Housing Material Titanium
Sealing Hermetic
Size - Height 11.4 mm
Size - Length 21.6 mm
Size - Width 21.6 mm
Weight 16.3 gm
Electrical Connector 4-Pin
Electrical Connection Position Side
Mounting Through Hole
All specifications are at room temperature unless otherwise specified.
Product Notes
[1] Zero-based, least-squares, straight line method.
[2] Typical.
[3] Measured at 100 Hz, 10 grms.
[4] FSO = Full Scale Output over the Measurement Range (4VDC).
[5] -65 to +250 °F, ref. 75 °F (-54 to +121 °C, ref. 24 °C)
[6] Offset tolerance is based on 10 ft of 010 test cable.
[7] See PCB Declaration of Conformance PS027 for details.
Accessories:
標準付属アクセサリ
080A152 イージーマウントクリップ
081A113 マウントスクリュー
ACS-172
M081A113 マウントスクリュー
Optional Versions:
No optional versions
