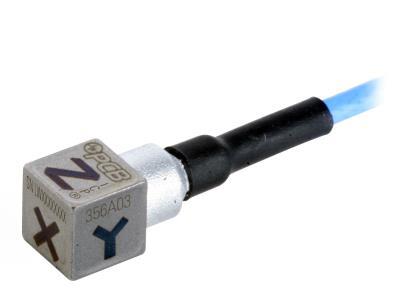

Model: 356A03
Platinum Stock Products; Triaxial, lightweight miniature, ceramic shear ICP® accel., 10 mV/g, 0.25" cube
価格(税抜): ¥248,000
ケーブル一体型(収録器への接続は別途3軸用ケーブルが必要)
ケーブルとセット品でお得!
 本体価格¥248,000 が ¥199,900 に (¥48,100 のセット品割引き)
ケーブル4線5FT(4PIN/BNC):034G05 + センサ:356A03
セット品価格(税抜): ¥265,900
ケーブル4線10FT(4PIN/BNC):034G10 + センサ:356A03
セット品価格(税抜): ¥274,900
ケーブル4線20FT(4PIN/BNC):034G20 + センサ:356A03
セット品価格(税抜): ¥284,900
ケーブル4線30FT(4PIN/BNC):034G30 + センサ:356A03
セット品価格(税抜): ¥293,900
■ Specifications
Performance
Sensitivity (±20 %) 1.02 mV/(m/s²)
Measurement Range ±4905 m/s² pk
Frequency Range (±5 %) (y or z axis) 2 to 8000 Hz
Frequency Range (±5 %) (x axis) 2 to 5000 Hz
Frequency Range (+1 dB) (x axis) ≥8 kHz
Resonant Frequency ≥50 kHz
Broadband Resolution (1) 0.03 m/s² rms [2]
Non-Linearity ≤1 % [1]
Transverse Sensitivity ≤5 %
Environmental
Overload Limit (Shock) ±49050 m/s² pk
Temperature Range (Operating) -54 to +121 °C
Temperature Response See Graph %/°F [2]
Electrical
Excitation Voltage 22 to 30 VDC
Constant Current Excitation 2 to 20 mA
Output Impedance ≤200 Ohm
Output Bias Voltage 9 to 16 VDC
Discharge Time Constant 0.24 to 1.0 sec
Settling Time (within 10% of bias) <3 sec
Spectral Noise (1 Hz) 11772 (µm/sec2)/√Hz [2]
Spectral Noise (10 Hz) 2943 (µm/sec2)/√Hz [2]
Spectral Noise (100 Hz) 981 (µm/sec2)/√Hz [2]
Spectral Noise (1 kHz) 294 (µm/sec2)/√Hz [2]
Physical
Sensing Element Ceramic
Sensing Geometry Shear
Housing Material Titanium
Sealing Hermetic
Size - Height 6.35 mm
Size - Length 6.35 mm
Size - Width 6.35 mm
Weight (without cable) 1.0 gm [2]
Electrical Connector Integral Cable
Electrical Connection Position Side
Cable Termination 1/4-28 4-Pin Jack
Cable Length 1.5 m
Cable Type 034 4-cond Shielded
Mounting Adhesive
All specifications are at room temperature unless otherwise specified.
Product Notes
[1] Zero-based, least-squares, straight line method.
[2] Typical.
[3] See PCB Declaration of Conformance PS023 for details.
Accessories:
標準付属アクセサリ
080A109 ペトロワックス(試供品 1個入)
ACS-1T 校正データ
推奨アクセサリ
034G05 ケーブル4線5FT(4PIN/BNC)
034G10 ケーブル4線10FT(4PIN/BNC)
034G20 ケーブル4線20FT(4PIN/BNC)
034G30 ケーブル4線30FT(4PIN/BNC)
482C05 4CHシグナルコンディショナ
482C15 4CHシグナルコンディショナ(ゲイン付)
482C16 4CHシグナルコンディショナ(可変ゲイン付)
選択アクセサリ
080A24 ペトロワックス(4個入)
ACS-QC 校正機器リスト
Optional Versions:
( J ) Ground Isolated
Electrical Isolation >100000000 Ohm
Size - Height 7.10 mm
Size - Length 7.10 mm
Size - Width 7.10 mm
Weight 1.2 gm
( TLD ) TEDS Capable of Digital Memory and Communication Compliant with IEEE 1451.4
Excitation Voltage 23 to 30
Output Bias Voltage 9.5 to 17
( W ) Water Resistant Cable
Electrical Connector Sealed Integral Cable
