インバータPWM電力測定システム”Gen3i”

概要
インバータ2次PWM信号を精密に測定するセンサを含むシステムです。電動ターボチャージャ用向けインバータの評価にもご使用頂けます。
特徴
100MS/sまでの高速A/DCを搭載し、最高9秒間連続波形記録
14bit(84dB)までの分解能
最高480GBまでの波形を連続記録
広帯域電流センサ、熱電対、振動センサを含む全体システムをご提案

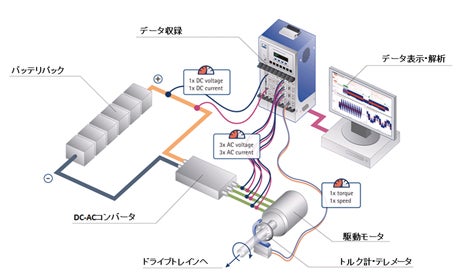

高性能コンポーネント/システム概要
高速PWM波形も忠実に波形再現する高速、高分解能計測モジュールを搭載
サイクル毎に電力を精密に計算
1MHz帯域200~2000A用電流センサ(電圧出力タイプ有り)
モータトルク/RPM/温度、電源突入電流および回生電力など全て1システムで同時記録、全データ時間相関
39MHzまでFFT分析、インバータの高調波解析
Gen3iシリーズ
Gen3iシリーズ
Gen3iシリーズ
製品詳細を見る
