ギヤ効率計測システム

概要
ギヤの入力と出力のトルク値からギヤ効率を測るシステムです。2台のTMシリーズトルク計とブレーキ負荷をDSP7002コントローラに接続し、M-Test7ソフトウェアで自動計測をします。

特長・仕様
● ギヤ効率値の自動計算 ギヤ効率値の自動計算
● 最速10ミリ秒間隔のサンプリング、 テキスト形式のデータ保存、 縦5軸グラフ表示
● オプションでパワーメータや温度センサを接続し、システムの拡張が可能

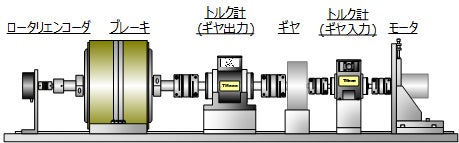

外観
外観

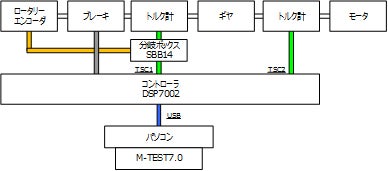

接続図
接続図

ソフトウェア画面
グラフ画面

グラフ画面

Mech. Efficiency : ギヤ効率
Torque1 : 出力トルク
Torque2 : 入力トルク
Speed2 : 入力回転数
