デジタル変調方式 4ch温度計測テレメーター J4T型

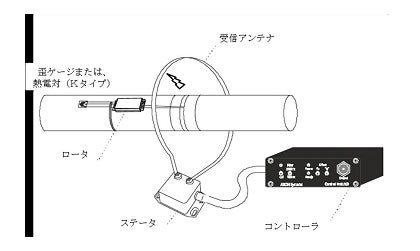

(1) ロータ
回転体に取り付けて使用するシグナルコンディショナ兼デジタル変調器です。

(2) ステータ
コイルアンテナから送信されたデジタル信号を受信すると同時に電源をコイルアンテナに供給します。

(3) コントローラ
ステータが受信した信号を復調して出力します。出力は標準で電圧出力(± 10V)となっておりますがオプションで CAN 出力を追加することもできます。

製品一覧を見る

トルク・温度計測テレメータ カタログ

特長

  • 1ロータユニットで4ch熱電対温度計測(Kタイプ)
  • PCM変調方式のため、耐ノイズ性能が向上
  • デジタル変調方式
  • 出力方式:電圧(-0.8~+7.5V : 10mV/℃)
  • 動作温度範囲 -40~+125℃
  • ロータユニットが小型

仕様

  デジタル式トルク計測テレメータ J1D デジタル式4ch熱電対温度計測 J4T
入力タイプ 歪ゲージ(≧350Ω、フルブリッジ) 熱電対(Kタイプ)
CH数 1 4
入力レンジ ~ ±20mV/V
(±10,000μstrain、@ゲージ率:2)
-80℃~715℃
入力周波数帯域 2.5kHz 約 10Hz
出力方式 電圧(±10V) 電圧(-0.8V~7.15V):10mV/℃
オプション:CANバス出力
出力ディレイ 500μsec 450μsec
伝送距離 Max 70mm
動作温度(ロータ/ステータ) -40℃~105℃ -40℃~125℃
オプション:-40℃~125℃
搬送周波数 13.6MHz 13.6MHz
オプション:14.56MHz、15.56MHz、16.56MHz オプション:12.6MHz、14.6MHz、15.6MHz
動作電源 9~36VDC
消費電力 20VA max

システム構成

1. J4T-RT13T 13.56MHz対応ロータ
2. JXD-SR70T リング型ステータ(JDX-EA05 5mケーブル付属 ,7,10,30mオプション)
3. J1D-CE13 13.56MHz対応コントローラ 4ch BNC出力
4. JX-EK01 取付部材一式(メタルテープJX-EM07x2 , 銅テープ JX-EC01x1)
5. JX-EP60 コントローラ用ACアダプタ(100~240V)

J1D J4T構成図
